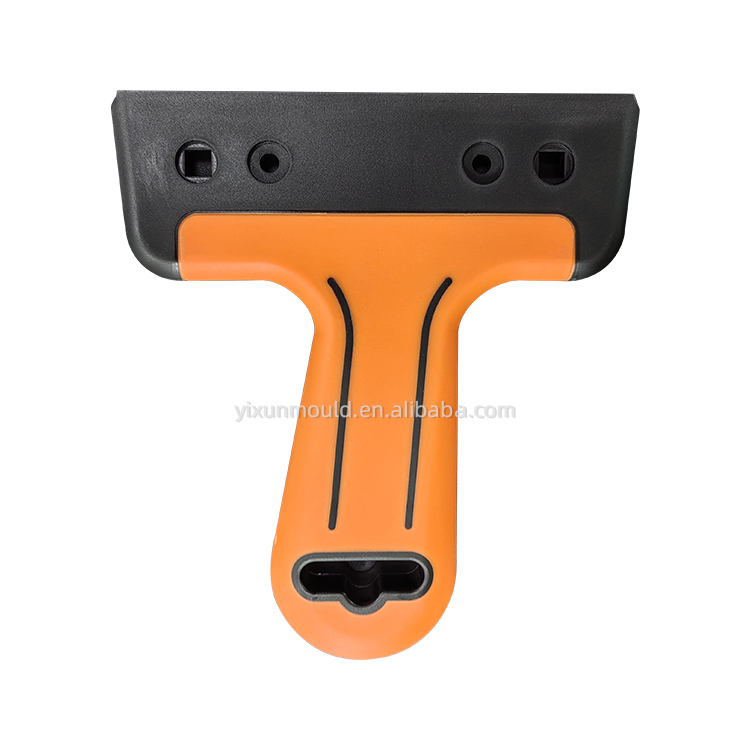

Wybór niewłaściwego procesu produkcyjnego obejmującego wiele materiałów niesie ze sobą ogromne ryzyko. Modyfikacje narzędzi są niezwykle kosztowne, a nagłe opóźnienia w produkcji szybko skracają czas potrzebny na wprowadzenie produktu na rynek. Projektanci produktów i zespoły zakupowe nieustannie muszą mierzyć się z trudnym zadaniem znalezienia równowagi. Zwykle masz trudności z porównaniem wysokich początkowych kosztów oprzyrządowania z długoterminowymi cenami sztuk i efektywnością czasu cyklu. Tarcie to często osiąga szczyt podczas przenoszenia części z początkowych prototypów do masowej produkcji na pełną skalę. Chociaż oba procesy produkcyjne zapewniają podobne wyniki fizyczne poprzez trwałe połączenie dwóch różnych materiałów, optymalny wybór zależy ściśle od dokładnej wielkości produkcji, rygorystycznych wymagań dotyczących precyzji i rygorystycznych ograniczeń budżetowych. W tym przewodniku opisujemy podstawowe mechanizmy każdego podejścia. Dowiesz się, jak ocenić zgodność materiałów, porównać wydajność produkcji i ustalić jasne ramy wyboru właściwej strategii formowania dla następnego projektu.
Obtrysk to zazwyczaj dwuetapowy proces z wykorzystaniem standardowych wtryskarek; oferuje niższe początkowe koszty oprzyrządowania, ale wymaga dłuższych czasów cykli i wyższych kosztów pracy/obsługi.
Formowanie wtryskowe 2K (formowanie dwuetapowe) odbywa się w jednym, wysoce zautomatyzowanym cyklu maszyny. Wymaga znacznych początkowych inwestycji w oprzyrządowanie, ale zapewnia wyjątkowo krótkie czasy cykli i doskonałą precyzję w produkcji masowej.
Katalizator decyzji: Tom dyktuje wybór. Nadformowanie jest ogólnie opłacalne w przypadku małych i średnich wielkości produkcji (poniżej 50 000 sztuk), podczas gdy forma 2K zapewnia zwrot z inwestycji przede wszystkim przy dużych wielkościach produkcji (ponad 100 000 sztuk).
Inżynieria materiałowa: Obie metody wymagają dokładnej oceny przyczepności chemicznej i mechanicznego zazębiania się pomiędzy podłożem a materiałem formy obtryskowej.
Standardowe podejście dwuetapowe opiera się na operacjach sekwencyjnych. Najpierw wtryskujesz sztywne plastikowe podłoże do konwencjonalnej formy. Maszyna chłodzi część aż do jej zestalenia. Następnie operatorzy lub ramiona robotyczne wyrzucają podłoże. Fizycznie przenoszą tę część do wtórnej wnęki formy. Na koniec maszyna wtryskuje drugi materiał bezpośrednio na sztywną podstawę. Producenci często używają bardziej miękkiego elastomeru termoplastycznego (TPE) do tej warstwy zewnętrznej. Tworzy to wygodny chwyt lub uszczelnienie ochronne.
Wdrożenie tego przepływu pracy wprowadza kilka praktycznych realiów. Faza przenoszenia wystawia ciepłe podłoże na działanie powietrza z otoczenia. Następuje szybka utrata ciepła. Ten spadek temperatury może osłabić końcowe wiązanie chemiczne. Ręczna obsługa stwarza również ryzyko zanieczyszczenia. Kurz, oleje lub niewspółosiowość mogą łatwo zagrozić końcowemu montażowi. Pomimo tych zagrożeń, nadformowanie pozostaje procesem wysoce dostępnym. Wykorzystuje standardowe maszyny, które są już obecne w większości fabryk.
W przeciwieństwie do metody dwuetapowej, w procesie jednocyklowym wszystko jest całkowicie zamknięte. Specjalistyczna maszyna wstrzykuje materiał pierwotny w celu uformowania podłoża. Zamiast wyrzucać część, forma dynamicznie się dostosowuje. Płyta obraca się o 180 stopni lub wewnętrzne rdzenie wycofują się, otwierając nową przestrzeń wnęki. Maszyna natychmiast wstrzykuje drugi materiał. Podłoże pozostaje gorące i doskonale ustawione przez całą sekwencję.

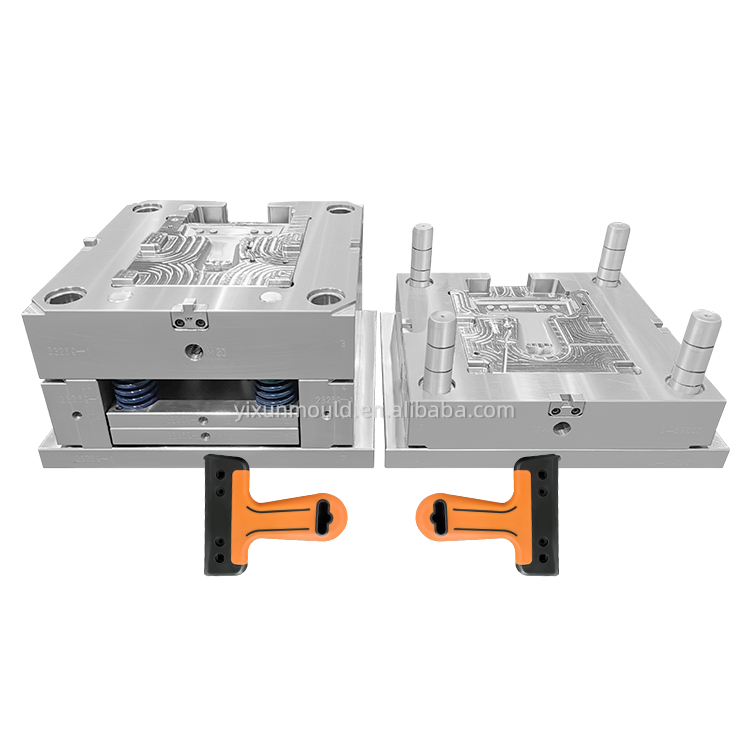

Ten zautomatyzowany przepływ wymaga wysoce zaawansowanych konfiguracji narzędzi. Zakłady muszą inwestować w specjalistyczne wtryskarki dwulufowe. Maszyny te posiadają różne dysze i niezależną kontrolę temperatury dla każdego polimeru. Budowa tych złożonych systemów wymaga głębokiej wiedzy inżynierskiej. Formy zawierają skomplikowane ruchome części, precyzyjne odcięcia i zaawansowane kanały chłodzące. W związku z tym utworzenie tej linii produkcyjnej wymaga więcej czasu i nadzoru inżynieryjnego niż w przypadku tradycyjnych konfiguracji.
Nakłady inwestycyjne różnią się znacznie między tymi dwiema metodami. Utworzenie dwóch standardowych form kosztuje znacznie mniej z góry. Producenci narzędzi projektują te standardowe wnęki szybko i efektywnie. I odwrotnie, zaprojektowanie złożonej formy obrotowej lub 2K z rdzeniem tylnym wymaga ogromnych nakładów finansowych. Skomplikowana mechanika i wąskie tolerancje znacznie podnoszą cenę początkową.
Należy to jednak przeanalizować wraz z kosztem jednostkowym. Zachodzi tu zależność odwrotna. Metoda pojedynczego cyklu drastycznie zmniejsza koszt części w czasie. Eliminuje to konieczność ręcznej obsługi, dodatkowej pracy i konieczności oddzielnego przechowywania. W miarę zwiększania się wielkości produkcji niewiarygodnie niska cena jednostkowa szybko rekompensuje wysokie początkowe inwestycje w oprzyrządowanie.
Szybkość operacyjna decyduje o wydajności fabryki. Zautomatyzowany proces formowania dwuetapowego całkowicie eliminuje pośrednie etapy chłodzenia. Całkowicie pomija etapy fizycznego transferu. Ponieważ część nigdy nie opuszcza maszyny, operatorzy skutecznie skracają całkowity czas cyklu o połowę. Podczas jednej zmiany możesz wyprodukować dwa razy więcej komponentów. Tradycyjne metody zawsze napotykają wąskie gardło na etapach przesyłu i ogrzewania wtórnego.
Spójność części pozostaje kluczową miarą dla zespołów ds. zapewnienia jakości. Systemy jednocyklowe niemal idealnie minimalizują błędy osiowania. Rzadko można zobaczyć błyski lub krótkie ujęcia, ponieważ podłoże pozostaje zablokowane w swoim pierwotnym położeniu. Wtórna siła zaciskająca uszczelnia wnękę bezbłędnie. Tymczasem fizyczne przenoszenie części niesie ze sobą nieodłączne ryzyko. Umieszczenie podłoża w drugiej wnęce często prowadzi do niewielkich przesunięć. Nawet mikroskopijne przesunięcie może spowodować wypływ, nierówną grubość ścianki lub uszkodzenie uszczelek.
Porównanie procesów: oprzyrządowanie, szybkość i precyzja
Funkcja | Standardowy proces dwuetapowy | Proces jednocyklowy (2K). |
|---|---|---|
CapEx na narzędzia | Niski do umiarkowanego | Wysoka do bardzo wysokiej |
Cena za sztukę | Wyższe (obejmuje pracę fizyczną) | Niższy (w pełni zautomatyzowany) |
Czas cyklu | Wolniejsze (obejmuje chłodzenie/transfer) | Ultraszybki (ciągła pętla) |
Ryzyko wady | Umiarkowane (problemy z wyrównaniem) | Bardzo niski (zablokowany) |
Pomyślne połączenie dwóch tworzyw sztucznych zależy w dużej mierze od dopasowania ich rodzin polimerów. Nie można po prostu wstrzyknąć żadnego elastomeru na sztywny plastik. Na przykład podłoże ABS wyjątkowo dobrze łączy się z nakładką TPU. Ich struktury molekularne oddziałują korzystnie. Po podgrzaniu warstwy graniczne ulegają wzajemnej dyfuzji. Splatają się na poziomie mikroskopowym, tworząc trwałe wiązanie.
Temperatura odgrywa ogromną rolę w tej reakcji chemicznej. Metoda jednocyklowa pozwala na zachowanie ciepła utajonego świeżo uformowanego podłoża. Kiedy drugi stopiony materiał uderza w tę ciepłą powierzchnię, cząsteczki łączą się agresywnie. To zatrzymane ciepło niezawodnie zapewnia silniejsze wiązanie chemiczne. Przeniesienie schłodzonego podłoża po prostu nie jest w stanie odtworzyć tej przewagi termicznej bez dodatkowych etapów podgrzewania wstępnego.
Inżynierowie nie zawsze mogą polegać wyłącznie na przyczepności chemicznej. Czasami wymagania produktu zmuszają do łączenia w pary niekompatybilnych polimerów. Kiedy powinowactwo chemiczne pozostaje marginalne, należy wdrożyć strategie ograniczania ryzyka. W tym miejscu niezbędna staje się wiedza na temat formowania wielu materiałów .
Należy zaprojektować blokady mechaniczne bezpośrednio w sztywnym podłożu. Te cechy fizyczne fizycznie zakotwiczają warstwę wtórną na miejscu. Typowe praktyki obejmują:
Podcięcia: Tworzenie warg lub rowków w miejscach, gdzie bardziej miękki materiał owija się i blokuje.
Otwory przelotowe: Umożliwiają przepływ drugiego stopu przez podłoże i nitowanie po przeciwnej stronie.
Żebra i tekstury: Zwiększenie całkowitej powierzchni w celu maksymalizacji przyczepności ciernej.
W niektórych scenariuszach tradycyjne dwuetapowe podejście jest niekwestionowanym mistrzem. Idealnie wpasowuje się w specyficzne nisze, w których skrajna automatyzacja nie zapewnia realnej wartości. Powinieneś wdrożyć tę metodę dla:
Produkcja od małych do średnich serii: Gdy całkowity rozmiar serii pozostaje niewielki, wysokie koszty oprzyrządowania w zaawansowanych systemach nie mają sensu.
Mostkowanie prototypów: Testowanie dopasowania do rynku wymaga szybkich i niedrogich narzędzi przed przystąpieniem do masowej produkcji.
Metalowe wkładki: Często konieczne jest hermetyzacja gwintowanych metalowych elementów złącznych, tłoczonych metalowych ram lub trzpieni narzędzi ręcznych. Hermetyzacja prefabrykowanego metalu zawsze wymaga najpierw ręcznego lub zrobotyzowanego umieszczenia.
Zaawansowana automatyzacja błyszczy, gdy w wymaganiach projektu dominują skala i precyzja. Proces jednocyklowy dominuje w określonych branżach światowych. Powinieneś wykorzystać tę technologię do:
Dobra konsumpcyjne: Produkty takie jak wysokiej klasy szczoteczki do zębów, wielokolorowe rączki maszynek do golenia i wytrzymałe obudowy elektronarzędzi wymagają ogromnych codziennych dostaw.
Wyroby medyczne: Narzędzia chirurgiczne i monitory do noszenia wymagają ścisłej higieny. Wyeliminowanie obsługi przez człowieka eliminuje ryzyko skażenia. Gwarantuje także nieskazitelną hermetyczność uszczelnień.
Komponenty samochodowe: elementy sterujące na desce rozdzielczej, wielokolorowe wykończenia wnętrza i podświetlane przyciski wymagają doskonałych kosmetycznych wykończeń. Cykl ciągły gwarantuje zerowy błysk i doskonałe wyrównanie.
Twój zespół zakupowy potrzebuje niezawodnej soczewki ewaluacyjnej. Decyzja zawsze zależy od matematyki. Należy obliczyć dokładną objętość jednostkową, przy której oszczędność czasu cyklu kompensuje cenę narzędzia premium. Na przykład, jeśli zautomatyzowane narzędzie kosztuje o 40 000 USD więcej niż dwa standardowe narzędzia, ale pozwala zaoszczędzić 0,40 USD na części robocizny, Twój próg rentowności wynosi 100 000 jednostek. Wszystko powyżej tego progu generuje czysty zysk. Jeśli cykl życia Twojego produktu przewiduje tylko 30 000 jednostek, tradycyjna dwuetapowa metoda z łatwością wygrywa.
Modele finansowe nic nie znaczą, jeśli zawiedzie projekt fizyczny. Należy wcześnie ocenić złożoność projektu. Czy specyficzna geometria pozwala na płytę obrotową? Czy wewnętrzne rdzenie mogą się wycofać bez naruszania integralności strukturalnej części? Niektóre bardzo złożone, głęboko tłoczone geometrie fizycznie blokują obrót. Jeśli mechanicy nie przejdą kontroli DFM, jedyną fizyczną opcją może być ręczny dwuetapowy proces.
Kupujący muszą bezlitośnie kontrolować możliwości dostawców. Wiele obiektów twierdzi, że zajmuje się skomplikowanymi projektami. Należy jednak upewnić się, że partner zajmujący się wtryskiem obsługuje rzeczywiste, wewnętrzne maszyny dwulufowe. Niektórzy dostawcy planują po prostu używać standardowych maszyn do ręcznych przelewów, pobierając stawki premium. Zawsze sprawdzaj listę wyposażenia.
Najlepszym następnym krokiem będzie bezpośrednia współpraca inżynierska. Zdecydowanie zalecamy przesłanie plików 3D CAD do wykwalifikowanego partnera produkcyjnego. Poproś o kompleksową analizę DFM i szczegółowe zestawienie kosztów i korzyści. Porównanie procesów formowania wtryskowego z wtryskiem 2K specjalnie pod kątem Twojej geometrii pozwala uniknąć kosztownych błędów przed ustaleniem ostatecznego budżetu.
Debata pomiędzy tymi dwoma procesami rzadko koncentruje się na tym, który jest obiektywnie lepszy. Zamiast tego koncentruje się na dostosowaniu technologii do unikalnej skali projektu, ograniczeń budżetowych i wymagań dotyczących precyzji. Niskonakładowe serie i metalowe wstawki w naturalny sposób sprzyjają tradycyjnym dwuetapowym konfiguracjom. Z drugiej strony, masowe skale produkcyjne wymagają szybkości i zautomatyzowanej precyzji systemów jednocyklowych. Przeprowadź rygorystyczną analizę progu rentowności na początku fazy planowania. Priorytetowo traktuj skrupulatny dobór materiałów i przeglądy DFM wraz z doświadczonym partnerem produkcyjnym. Podjęcie tych przemyślanych działań zapobiega kosztownym przeróbkom narzędzi, eliminuje wąskie gardła w produkcji i gwarantuje pomyślne wprowadzenie produktu na rynek.
Odp.: Typowy próg zwykle mieści się w przedziale od 50 000 do 100 000 jednostek. Dokładna liczba zależy w dużej mierze od złożoności części i stawek robocizny. Przy tej wielkości krótkie czasy cykli i montaż bez nakładów pracy zaczynają równoważyć wysoki kapitał początkowy wymagany na specjalistyczne oprzyrządowanie.
Odp.: Tak, w obu procesach wykorzystywane są identyczne rodziny materiałów, np. łączenie sztywnego ABS z miękkim TPU. Jednakże proces jednocyklowy często pozwala na nieco inne strategie dotyczące temperatury stopu. Cykl ciągły zatrzymuje ciepło podłoża, zwiększając przyczepność chemiczną.
Odp.: Tak, wkładanie metalowego elementu i wtryskiwanie wokół niego plastiku to standardowa praktyka. Jednak profesjonaliści z branży nazywają to formowaniem wkładkowym, a nie zautomatyzowanym procesem jednocyklowym, który wyłącznie polega na jednoczesnym wtryskiwaniu dwóch oddzielnych polimerów.
Odp.: Trwałe łączenie różnych tworzyw sztucznych bardzo utrudnia recykling po zakończeniu cyklu życia. Zakłady zajmujące się recyklingiem mają trudności z oddzieleniem warstw stopionego polimeru. Aby poprawić zrównoważony rozwój, inżynierowie czasami próbują zastosować polimery z tej samej rodziny pierwotnej, aby zapewnić łatwiejsze dalsze przetwarzanie.
