Praktyczny przewodnik dotyczący wyboru odpowiedniego typu bramy, uniknięcia typowych usterek i optymalizacji jakości części z tworzywa sztucznego.
Jeśli kiedykolwiek miałeś do czynienia z wadami formowania wtryskowego, takimi jak rozpryski, ślady przypaleń lub zapadnięcia, istnieje prawdopodobieństwo, że pierwotna przyczyna sprowadza się do jednej małej, ale krytycznej cechy: zasuwy.
Bramka to mały otwór, który umożliwia przedostanie się stopionego tworzywa sztucznego do gniazda formy. Może być mały, ale kontroluje wszystko – wygląd części, stabilność wymiarową, wytrzymałość i czas cyklu.
W tym przewodniku omówimy najpopularniejsze typy bram – od bramek roboczych po automatyczne bramy punktowe – i pokażemy dokładnie, jak je zaprojektować, aby zapewnić sukces.
Zanim zagłębimy się w konkretne typy bramek, przyjmij do wiadomości te trzy zasady:
Najpierw umieść bramę – zawsze umieszczaj bramę w najgrubszej części części. Nigdy nie celuj bezpośrednio w cienkie rdzenie lub delikatne płytki.
Zamrozić przed przepływem zwrotnym – zasuwa powinna zamarznąć (zestalić się) natychmiast po wypełnieniu wnęki, aby zapobiec ponownemu wypływaniu materiału.
Łatwy demontaż – dopasuj typ bramy do wielkości produkcji. Ręczne prace przycinające prototypy; automatyczne delegowanie jest obowiązkowe w przypadku serii o dużej objętości.

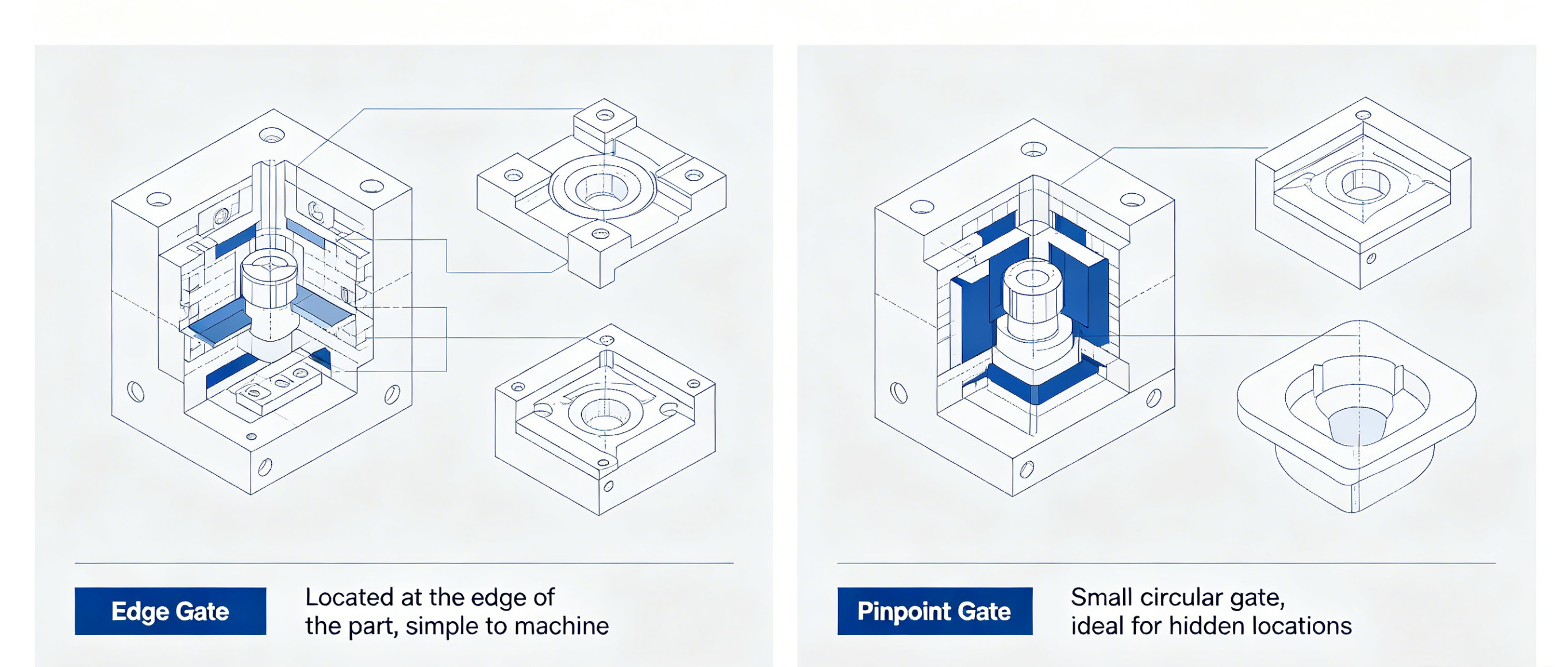

Jak to wygląda: Prostokątny otwór na płaszczyźnie podziału, podający tworzywo sztuczne od krawędzi części.
Najlepsze do: płaskich paneli, obudów, skrzynek i prawie wszystkich tworzyw termoplastycznych (ABS, PP, PC itp.).
Parametr | Zalecana wartość | Dlaczego |
|---|---|---|
Szerokość bramy (W) | 1,5 – 5,0 mm | Szersze = gładsze wypełnienie |
Grubość bramy (H) | 0,5 – 1,5 mm (≈0,5–0,8× część ściany) | Zbyt cienki = odrzutowy |
Długość bramy (L) | 0,5 – 1,0 mm | Krótszy = mniejszy spadek ciśnienia |
Kąt pochylenia | 10° – 20° | Pomaga w automatycznym delegowaniu |
Problem | Przyczyna | Rozwiązanie |
|---|---|---|
Odrzutowiec (przepływ węża) | Brama jest zbyt cienka lub skierowana w stronę rdzenia | Zwiększ H lub dodaj przejście wentylatora |
Znaki przepływu | Brama za wąska | Zwiększ W lub przełącz na bramkę wentylatora |
Jak to wygląda: bramka krawędziowa, która stopniowo rozszerza się i zmniejsza w miarę zbliżania się do jamy.
Najlepsze do: dużych cienkościennych części, soczewek optycznych (PMMA, PC) i zastosowań wymagających niskiego naprężenia szczątkowego.
Szerokość wejścia = 1,5–2× szerokość profilu
Kąt rozwarcia = 30° – 60° (większy kąt = bardziej płaski przód przepływu)
Grubość bramy we wnęce = 0,25–0,5 × grubość ścianki części
Dlaczego warto tego używać: kształt wachlarza zapewnia szeroki, powolny przepływ, który minimalizuje linie spawania i naprężenia wewnętrzne – krytyczne w przypadku części przezroczystych.
Jak to wygląda: Brama jest ukryta pod płaszczyzną podziału lub za sworzniem wypychacza. Odrywa się automatycznie podczas wyrzucania.
Najlepsze do: produkcji wielkoseryjnej, powierzchni kosmetycznych (bez śladów na wejściu), w pełni zautomatyzowanego formowania.
Typ | Kąt | Średnica | Najlepsze dla |
|---|---|---|---|
Łódź podwodna z wypychaczem | 30°–45° | Φ0,8–1,5 mm | Części wymagające oczyszczenia pozostałości bramy |
Tunelowa łódź podwodna | 20°–30° | Φ1,0–2,0 mm | Automatyczne delegowanie ogólnego przeznaczenia |
Wysokie zużycie – Materiały zawierające szkło szybko powodują erozję bramy → należy stosować stal hartowaną (SKD11) z azotowaniem.
Wysoka strata ciśnienia – Stosować wyłącznie z materiałami o dobrej płynności, takimi jak PP, PA, POM.
Za mały kąt (<20°) – Brama nie pęknie; zamiast tego ugnie się.
Jak to wygląda: Niezwykle mała okrągła bramka (o średnicy 0,5–1,5 mm), zwykle stosowana w formach trójpłytowych lub gorących kanałach.
Najlepsze do: małych precyzyjnych części (przekładnie, złącza), form wielogniazdowych i zastosowań wymagających automatycznego usuwania przewężek.
Parametr | Zalecony | Notatka |
|---|---|---|
Średnica bramy (d) | 0,5 – 1,2 mm | Przy wysokim ciśnieniu możliwe 0,3 mm |
Kąt stożka | 6° – 10° | Pomaga w czystym pociągnięciu bramy |
Długość bramy | 0,5 – 0,8 mm | Dłużej = ryzyko wystąpienia zimnej ślimaka |
Wgłębienie na sworzeń ściągacza | Głębokość 0,5 mm | Zapewnia czystą przerwę |
Wymagana forma trójpłytowa – System prowadnic należy zdjąć za pomocą oddzielnej płyty zgarniającej.
Układ symetryczny – wszystkie wnęki muszą mieć równą długość przepływu od zasuwy.
Unikaj – PA i POM (mają tendencję do zaciągania lub zatykania małego otworu).
Praktyczna zasada: nigdy nie używaj precyzyjnej bramki w pobliżu cienkich, wysokich rdzeni – strumień o dużej prędkości je wygnie.
Aplikacja | Polecana Brama | Dlaczego |
|---|---|---|
Duży płaski panel (500×500 mm) | Krawędź wielopunktowa lub brama wachlarzowa | Zapobiega wypaczeniu |
Część zębata / okrągła | Brama membranowa lub pierścieniowa | Wypełnienie koncentryczne, bez linii spawu |
Długi, cienki pręt (L/D > 20) | Brama punktowa (na końcu) | Zmniejsza naprężenia zginające |
Nylon wypełniony 30% szkłem | Brama wentylatora (bardzo gruba) | Minimalizuje orientację włókien |
Powierzchnia kosmetyczna (bez znaku) | Łódź podwodna (za wyrzutnikiem) lub zasuwa zaworu | Niewidzialny ślad |
Przejście grube-cienkie | Brama zakładki (ucha). | Zwolnij przed wejściem do jamy |
Tworzywo | Zalecony | Unikać | Uwaga specjalna |
|---|---|---|---|
PP/PE | Krawędź, łódź podwodna | Nic | Małe bramki działają dobrze, ale uważaj na sznurki |
Abs | Krawędź, fan | Bardzo małe punkty | Grubość ≥ 0,8× ścianki częściowej |
PC | Fan, film | Punkt, łódź podwodna | Należy użyć dużej bramy, aby zapobiec pęknięciom naprężeniowym |
PMMA | Wentylator, duża krawędź | Sprecyzować | Tylko gładkie, zaokrąglone przejścia |
PA6/66 | łódź podwodna, krawędź | Pinpoint (sznurek) | Zawsze dołączaj do pojemnika zimną kulę |
POM | Krawędź, fan | Łódź podwodna (zużycie) | Minimalna średnica bramy = 1,0 mm |
Wypełnione szkłem | Wentylator, zakładka | Punkt, łódź podwodna | Zwiększ grubość bramy o 50% |
Wada | Najbardziej prawdopodobna przyczyna | Naprawić |
|---|---|---|
Ślady po oparzeniach/gaz w pobliżu bramy | Brama za mała → nagrzewanie przy silnym ścinaniu | Zwiększyć przekrój bramy lub powolny wtrysk |
Pozostałość po wysokiej bramie | Zła geometria ściągacza | Pogłębić wgłębienie ściągacza do 0,8 mm |
Odrzutowiec (przepływ węża) | Nagła zmiana grubości | Przełącz na bramkę wentylatora lub karty |
Przebicie/pęknięcie sworznia wypychacza | Brama łodzi podwodnej źle ustawiona | Nasuń bramkę na końcówkę sworznia wypychacza |
Nierówne wypełnienie wielu ubytków | Niezrównoważone rozmiary bramek | Średnice skali według stosunku długości przepływu |
Oto złota zasada dotycząca rozmiaru bramy:
Zawsze zaczynaj od konserwatywnej (małej) bramki i stopniowo zwiększaj rozmiar podczas prób z pleśnią.
Dlaczego? Ponieważ powiększenie bramy to prosta operacja frezowania. Zmniejszenie rozmiaru wymaga spawania i ponownej obróbki – kosztownej i ryzykownej.
Zacznij od małych rzeczy. Dodawaj po 0,1 mm. Zatrzymaj się, gdy część wypełni się całkowicie bez wad.
Bramy brzegowe – użyj ich w 80% projektów. Prosty, niezawodny, łatwy w regulacji.
Bramy podwodne – najlepsze do automatycznego rozdzielania na dużą skalę. Unikaj materiałów wypełnionych szkłem, chyba że używasz stali hartowanej.
Bramy punktowe – wymagają form trójpłytkowych. Idealny do małych, precyzyjnych części, ale nigdy w pobliżu cienkich rdzeni.
Trudne materiały (PC, PMMA) – Zawsze używaj dużych wentylatorów z płynnymi przejściami, aby zapobiec pęknięciom lub srebrnym smugom.
