Jeśli projektujesz urządzenia medyczne, produkty dla dzieci, uszczelki samochodowe lub elektronikę użytkową, prawdopodobnie zetknąłeś się z płynną gumą silikonową (LSR). Ten niezwykły materiał odmienił formowanie wtryskowe, umożliwiając wytwarzanie produktów elastycznych, trwałych, biokompatybilnych i odpornych na ciepło. Ale czym właściwie jest LSR i dlaczego wymaga zupełnie innego podejścia do projektowania i przetwarzania form?
W przeciwieństwie do tradycyjnych tworzyw termoplastycznych (takich jak ABS lub polipropylen), które są topione, wtryskiwane, a następnie schładzane w celu zestalenia, LSR jest elastomerem termoutwardzalnym. Występuje w postaci dwóch płynnych składników (część A i część B), które miesza się, wtryskuje do gorącej formy, a następnie utwardza chemicznie, tworząc stałą, gumową część.
Ta zasadnicza różnica stwarza wyjątkowe korzyści i wyzwania.
Wyjątkowa odporność na temperaturę: Stabilna od -60°C do +250°C.
Doskonała biokompatybilność: Spełnia normy FDA i ISO 10993, dzięki czemu idealnie nadaje się do zastosowań medycznych i mających kontakt z żywnością.
Doskonała elastyczność i elastyczność: Utrzymuje swój kształt i siłę uszczelniającą przez miliony cykli.
Wysoka klarowność i przezroczystość: Może być produkowany w optycznie przezroczystych gatunkach.
Wrodzona odporność na chemikalia i warunki pogodowe: Odporność na promieniowanie UV, ozon i wiele substancji chemicznych.
Proces rozpoczyna się od dwóch szczelnych pojemników zawierających płynne składniki LSR. Precyzyjne pompy dozujące pobierają każdy składnik w idealnym stosunku 1:1 i przepuszczają go przez mieszalnik statyczny. Urządzenie to, pozbawione ruchomych części, dokładnie miesza oba strumienie na poziomie molekularnym, nie wprowadzając pęcherzyków powietrza.
Wymieszaną ciecz wtryskuje się pod niskim ciśnieniem (10-50 barów) do formy nagrzanej do temperatury 180-220°C. To odwrotność formowania tworzyw sztucznych! Ciepło wyzwala reakcję addycji katalizowaną platyną. Ciecz sieciuje się w solidną, elastyczną sieć w ciągu kilku sekund. Prawie nie powstają żadne produkty uboczne, co sprawia, że proces jest czysty, ale wymaga wyjątkowego odpowietrzenia formy w celu usunięcia uwięzionego powietrza.
Po utwardzeniu część zostaje wyrzucona. Dzięki elastyczności LSR części można wyjmować z podcięć bez skomplikowanych działań ubocznych. Niektóre części mogą zostać poddane utwardzaniu w piecu w celu poprawy ostatecznych właściwości, takich jak odkształcenie po ściskaniu.
Forma LSR nie jest prostą adaptacją formy plastikowej. Został zaprojektowany do zarządzania cieczą i kontrolowania ciepła.
| Rozważania projektowe | Wymagania dotyczące formy LSR – | dlaczego jest to tak istotne |
|---|---|---|
| Temperatura pleśni | Podgrzewane (180-220°C) z dużą jednorodnością | Napędza reakcję utwardzania. Różnice powodują niepełne utwardzenie lub wypaczenie. |
| Wentylacja | Szerokie, bardzo płytkie otwory wentylacyjne (0,001-0,003 mm) | Niska lepkość LSR pozwala mu płynąć jak woda. Głębokie otwory wentylacyjne powodują błysk; niewystarczająca wentylacja zatrzymuje powietrze, tworząc puste przestrzenie. |
| Linie rozstające | Precyzyjnie obrobione, absolutnie szczelne | Zapobiega powstawaniu cienkich i trudnych do przycięcia włosów. |
| Kanały przepływu | System prowadnic zimnych (ale z kontrolowaną temperaturą). | Utrzymuje płyn LSR, dopóki nie dostanie się do gorącej wnęki. Zasuwy zaworowe zapobiegają ślinieniu. |
| Materiał pleśni | Stal odporna na korozję, nadająca się do polerowania (np. stal nierdzewna 420) | Zapobiega zanieczyszczeniu materiału klasy medycznej i umożliwia łatwe uwolnienie. Wykończenie lustrzane (A1) jest standardem. |
| Ciśnienie wtrysku | Niski | Upraszcza konstrukcję formy; mniejsze obciążenie komponentów. |

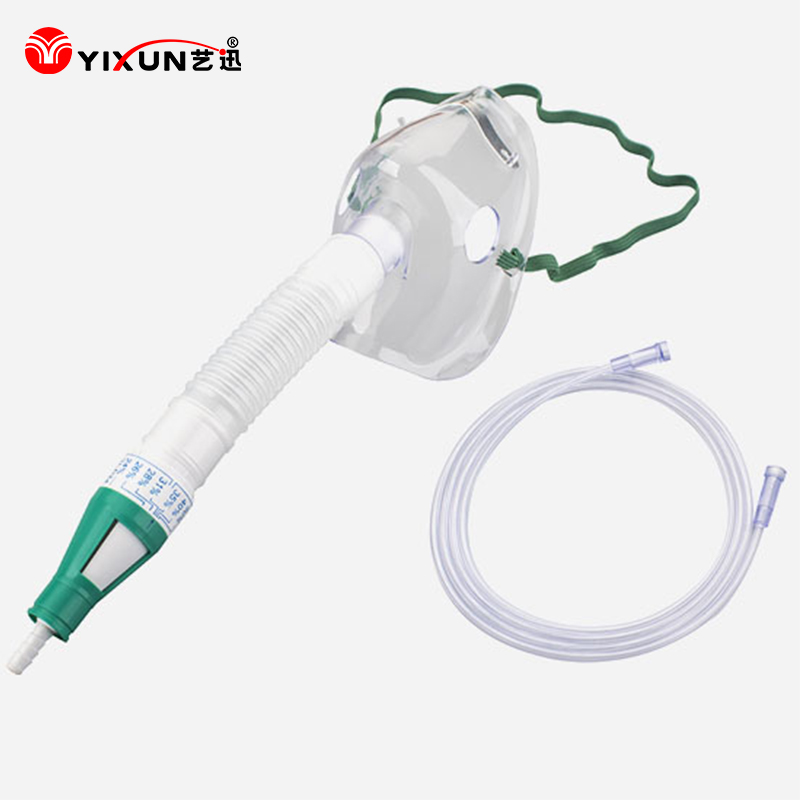

Medycyna i opieka zdrowotna: SILPURAN® (Wacker), seria MD7 (Momentive). Mankiety cewników, maski oddechowe, tłoczki strzykawek, urządzenia do opatrywania ran. Wymaga najwyższej czystości i certyfikatów biokompatybilności (ISO 10993, USP klasa VI).
Pielęgnacja niemowląt: klasy hipoalergiczne przeznaczone do kontaktu z żywnością. Smoczki do butelek dla niemowląt, smoczki, gryzaki. Wymaga doskonałej miękkości i bezpieczeństwa.
Motoryzacja: Uszczelki do reflektorów LED (wytrzymujące wysokie temperatury), osłony cewek zapłonowych, podkładki tłumiące wibracje.
Elektronika użytkowa: Wodoodporne uszczelki do smartwatchy i telefonów, klawiatury typu soft-touch, uszczelki do dronów.
Zaawansowane: Formowanie wielu materiałów/2K: Samoprzylepne gatunki LSR (np. seria SILPURAN® 8000) łączą się bezpośrednio z tworzywami termoplastycznymi, takimi jak PC lub PA, podczas formowania. W ten sposób powstają złożone, szczelne zespoły (np. miękka uszczelka formowana na obudowie z twardego tworzywa sztucznego) w jednym, zautomatyzowanym kroku.
Zaangażuj się wcześnie: Zaangażuj projektanta form i dostawcę materiałów LSR (takiego jak Wacker, Momentive lub Shin-Etsu) na etapie koncepcji produktu.
Projekt dla LSR: uwzględnij delikatne przejścia, odpowiedni ciąg i uwzględnij wyższy, izotropowy skurcz LSR (~3%).
Wybierz odpowiedniego partnera: wybierz formę i producenta form ze sprawdzoną wiedzą specjalistyczną w zakresie LSR, specjalistycznym sprzętem (jednostki dozujące, podgrzewane płyty dociskowe) oraz w przypadku części medycznych, systemem jakości certyfikowanym zgodnie z ISO 13485.
Formowanie wtryskowe LSR otwiera świat możliwości projektowania produktów o wysokiej wydajności i wydłużających żywotność. Chociaż wymaga to specjalistycznej wiedzy z zakresu obsługi materiałów, projektowania form i kontroli procesów, rezultaty – produkty o niezrównanej elastyczności, czystości i trwałości – są warte inwestycji.
