Przegląd produktu

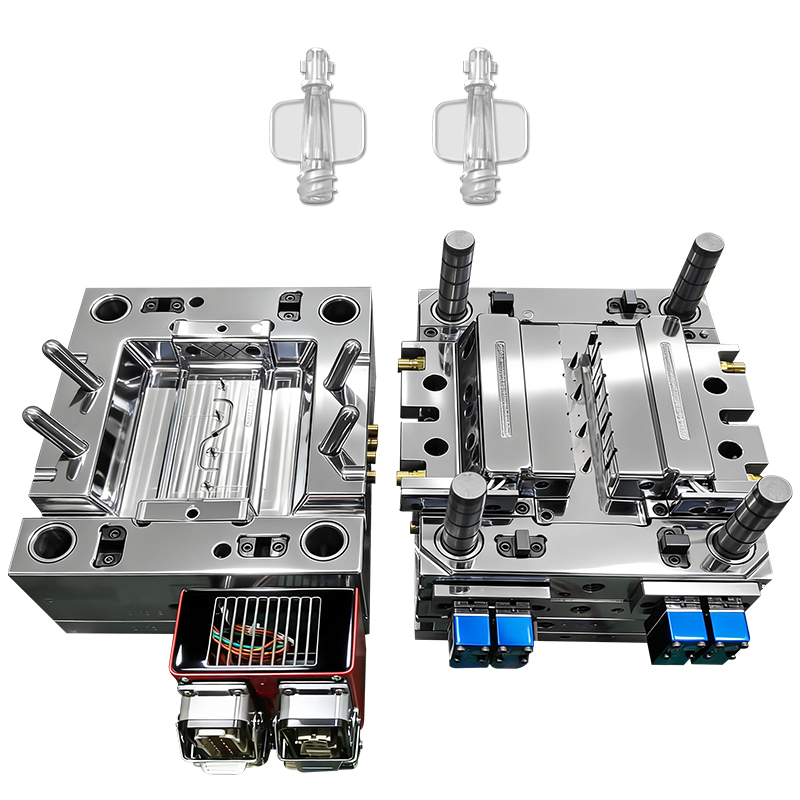

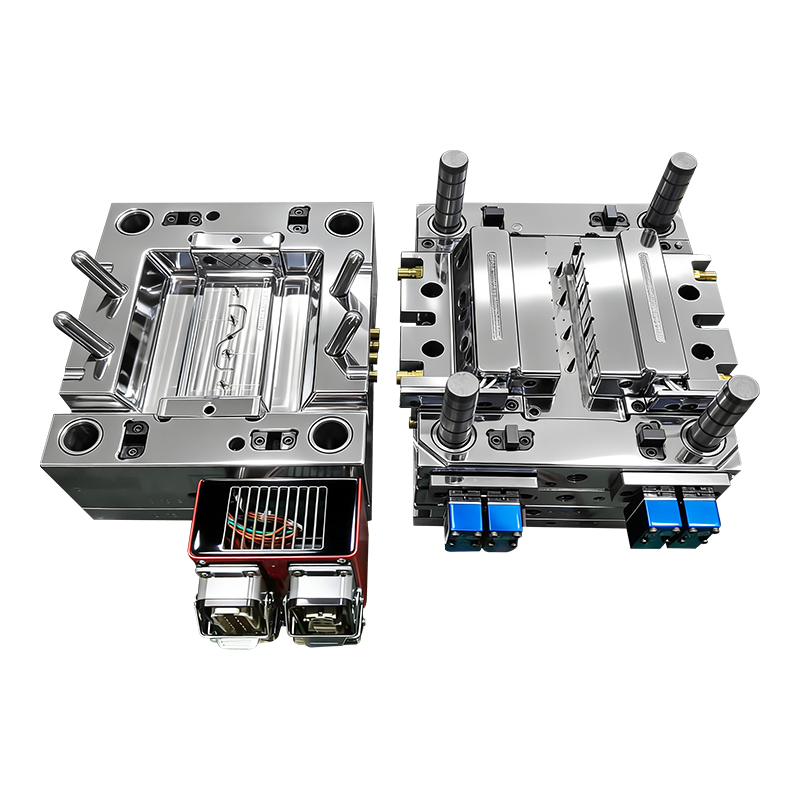

Jest to precyzyjna forma wtryskowa o wymiarach 1*4, zaprojektowana specjalnie do produkcji złączy PA12 klasy medycznej i elementów ścieżki przepływu płynu. Wykonane z najwyższej jakości stali formierskiej 1.2083ESR poddanej obróbce cieplnej do HRC 48-52, oprzyrządowanie to spełnia najsurowsze wymagania dotyczące czystości, trwałości i precyzji w produkcji wyrobów medycznych. Wyposażona w bezpośredni system bocznej bramki i hybrydowe wykończenie powierzchni w postaci polerowanego wykończenia SPI-A3 i częściowej tekstury VDI-18, forma zapewnia nieskazitelne, biokompatybilne powierzchnie idealne do zastosowań medycznych. Konstrukcja zawiera precyzyjne mechanizmy suwakowe, które pozwalają uzyskać złożoną geometrię podcięć, zapewniając szczelne połączenia i spójność wymiarową wszystkich części. Forma ta, zoptymalizowana specjalnie pod kątem właściwości medycznych PA12, skutecznie radzi sobie z typowymi wyzwaniami związanymi z formowaniem, takimi jak degradacja materiału, wypływ i dryft wymiarowy, co czyni ją idealnym rozwiązaniem do masowej produkcji krytycznych złączy medycznych.
Podstawowe specyfikacje produktu
| Pozycja specyfikacji | Parametry szczegółowe |
|---|
| Wnęka na pleśń | 1*4 Multi-Cavity, 4 identyczne części na cykl dla zrównoważonej produkcji o wysokiej wydajności |
| Obowiązujący materiał | PA12 (poliamid 12), klasy medycznej, biokompatybilny i odpowiedni do elementów ścieżki przepływu płynu |
| System bramkowy | Bezpośrednie zasuwa boczne, czyste podawanie, minimalne pozostałości na bramie i zrównoważony przepływ stopu przez wszystkie gniazda |
| Gatunek stali formy | Stal formierska 1.2083ESR, rafinowana metodą ESR, zapewniająca wyjątkowo czyste, pozbawione defektów narzędzia klasy medycznej |
| Stalowa twardość | HRC 48-52, poddane obróbce cieplnej próżniowej w celu zapewnienia wyjątkowej odporności na zużycie i długoterminowej stabilności wymiarowej |
| Wykończenie powierzchni | Wykończenie hybrydowe: lakier na wysoki połysk SPI-A3 + częściowa tekstura VDI-18, spełniające standardy wyglądu wyrobów medycznych |
| Mechanizm pleśni | Precyzyjny mechanizm suwakowy do skomplikowanych geometrii podcięć w złączach medycznych |
| Formowana aplikacja | Niestandardowe złącza medyczne, elementy ścieżki przepływu płynu i biokompatybilne części z tworzyw sztucznych |
| Zgodność produkcji | Konstrukcja przystosowana do pomieszczeń czystych, kompatybilna z wtryskarkami klasy medycznej |
Zaawansowane projektowanie i produkcja form

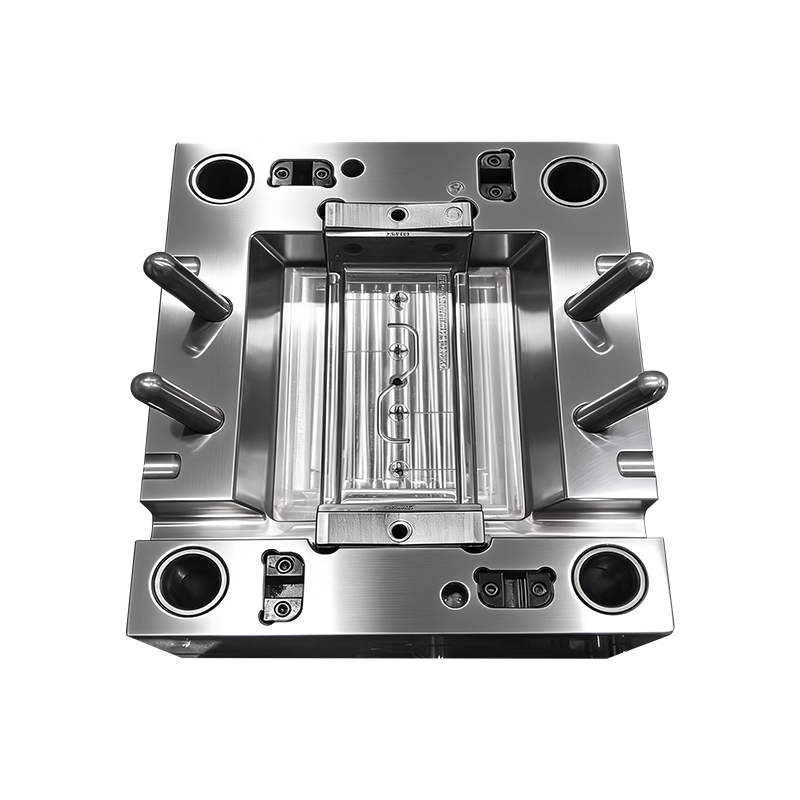

1. Układ wielownękowy 1*4 do produkcji medycznej
Konstrukcja 1*4 wnęki zapewnia zrównoważony przepływ stopionego materiału i warunki chłodzenia dla wszystkich czterech części, eliminując ryzyko odchyleń wymiarowych typowe dla form wielogniazdowych. Ta konfiguracja jest zoptymalizowana pod kątem produkcji w pomieszczeniach czystych, z minimalną martwą przestrzenią i łatwym czyszczeniem formy, aby spełnić standardy higieny medycznej.
2. 1.2083ESR Konstrukcja ze stali formy
Zbudowane z rafinowanej ESR stali formierskiej 1.2083 i poddane obróbce cieplnej do HRC 48-52, to oprzyrządowanie zapewnia wyjątkową odporność na korozję, odporność na zużycie i stabilność termiczną. Proces ESR usuwa zanieczyszczenia, zapewniając, że powierzchnia formy jest wyjątkowo czysta i wolna od wad, które mogłyby obniżyć jakość części medycznych. Stal ta idealnie nadaje się do zastosowań medycznych, ponieważ zapobiega degradacji materiału i zapewnia stałą jakość części nawet po milionach cykli.
3. System bezpośredniej bramki bocznej do komponentów medycznych
Bezpośrednia zasuwa boczna jest strategicznie rozmieszczona w celu podawania materiału do niekrytycznych obszarów złącza, co gwarantuje, że na powierzchniach uszczelniających lub ścieżce płynu nie pojawią się żadne ślady. Taka konstrukcja minimalizuje pozostałości po obróbce, zmniejszając wymagania dotyczące obróbki końcowej i zapewniając, że części spełniają najwyższe standardy czystości i biokompatybilności. Zrównoważona ścieżka przepływu zapobiega degradacji materiału, zachowując właściwości medyczne PA12.
4. Hybrydowe wykończenie powierzchni SPI-A3 i VDI-18
Forma charakteryzuje się precyzyjnym, hybrydowym wykończeniem powierzchni:
SPI-A3 Polerowanie na wysoki połysk: Nakładane na krytyczne ścieżki przepływu płynu i powierzchnie uszczelniające, zapewniając gładkie, pozbawione zadziorów i łatwe do czyszczenia wnętrza, które zapobiegają zanieczyszczeniu.
Częściowa tekstura VDI-18: Nakładana na niekrytyczne powierzchnie zewnętrzne, zapewniająca subtelne matowe wykończenie, które ukrywa drobne ślady formowania, zachowując jednocześnie profesjonalny wygląd.
5. Precyzyjny mechanizm suwakowy do skomplikowanych geometrii
Forma zawiera precyzyjne mechanizmy suwakowe, które pozwalają uzyskać złożoną geometrię podcięć wymaganą do tworzenia bezpiecznych, szczelnych złączy medycznych. Suwaki te zostały zaprojektowane z zachowaniem wąskich tolerancji, aby wyeliminować wypływy i zapewnić spójne dopasowanie i działanie wszystkich formowanych części. Konstrukcja minimalizuje także zużycie najważniejszych ruchomych elementów, wydłużając żywotność formy.
Możliwość dostosowania materiału i podstawowe zalety
PA12 to poliamid klasy medycznej, ceniony za biokompatybilność, odporność chemiczną i elastyczność, dzięki czemu idealnie nadaje się do elementów i złączy ścieżek przepływu płynu. Ta niestandardowa forma została specjalnie zaprojektowana, aby wykorzystać następujące właściwości:
Biokompatybilność: Czysta stal formierska, wyważone wlewy i polerowane powierzchnie zapewniają, że materiał PA12 pozostaje wolny od zanieczyszczeń i degradacji podczas formowania.
Szczelność: Precyzyjny mechanizm suwakowy i wąskie tolerancje wymiarowe zapewniają, że złącza tworzą bezpieczne, szczelne uszczelnienia w zastosowaniach medycznych.
Stała jakość: konstrukcja ze stali 1.2083ESR i obróbka cieplna zapewniają precyzję formy, zapewniając jednolitą jakość części w milionach wtrysków.
Zgodność z przepisami: Konstrukcja przystosowana do pomieszczeń czystych, gładkie powierzchnie i minimalna obróbka końcowa zapewniają zgodność ze standardami produkcji wyrobów medycznych.
Kluczowe aplikacje

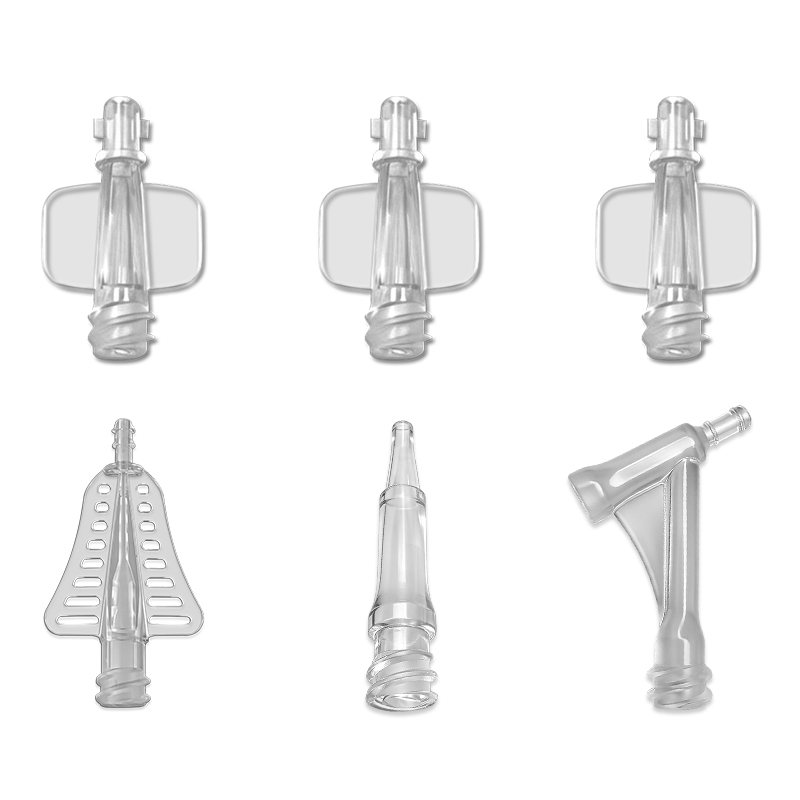

Ta precyzyjna forma wtryskowa jest przeznaczona do produkcji szerokiej gamy złączy medycznych PA12 i elementów ścieżki przepływu płynu, w tym:

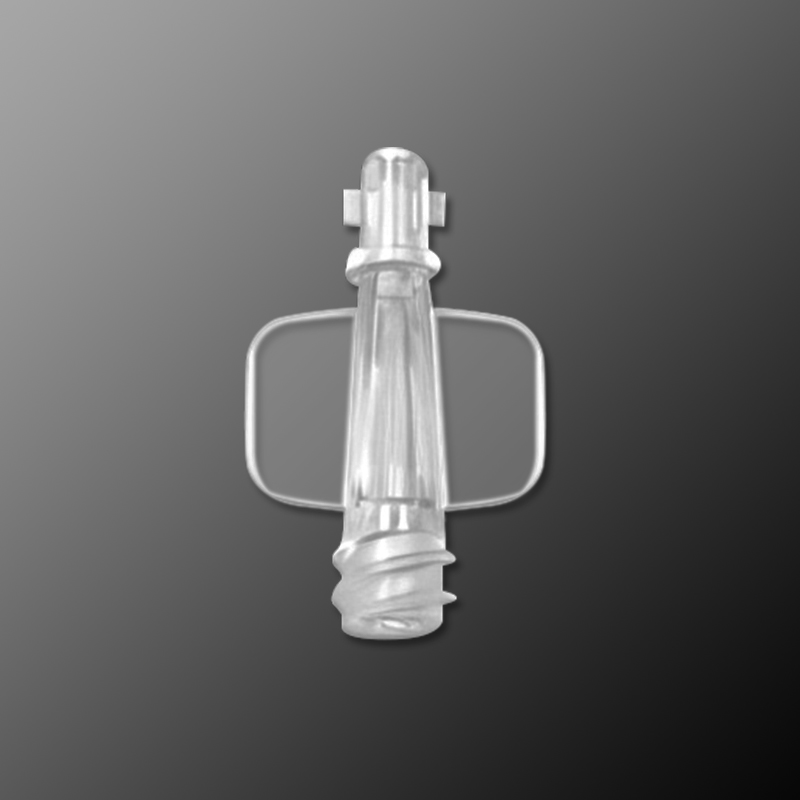

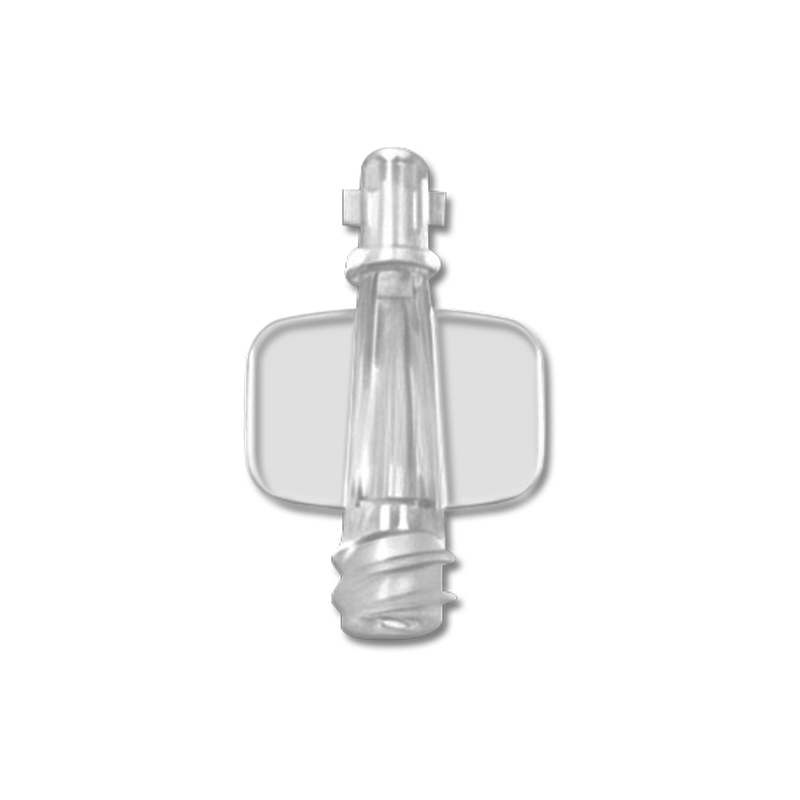

Złącza zestawu do podawania dożylnego i płynów
Zamki i adaptery typu Luer do wyrobów medycznych
Elementy ścieżki przepływu płynu w instrumentach chirurgicznych
Niestandardowe biokompatybilne części z tworzyw sztucznych do zastosowań w służbie zdrowia i farmacji
Zapewnienie jakości i wsparcie posprzedażne
Każda forma wtryskowa klasy medycznej przechodzi rygorystyczny, wieloetapowy proces kontroli jakości, obejmujący:
Weryfikacja czystości materiału stalowego i ESR
Badanie twardości i walidacja obróbki cieplnej
Sprawdzanie dokładności wymiarowej wszystkich krytycznych cech formy, w tym mechanizmów suwakowych i powierzchni uszczelniających
Kontrola wykończenia powierzchni obszarów polerowanych SPI-A3 i teksturowanych VDI-18
Próbne przebiegi formy w celu sprawdzenia jakości części, wydajności zasuwy i spójności wymiarowej
Zapewniamy kompleksowe wsparcie posprzedażowe, w tym wskazówki dotyczące konserwacji form, rozwiązywanie problemów technicznych i usługi modyfikacji, aby zapewnić płynny przebieg produkcji i spełnienie wszystkich wymagań dotyczących produkcji wyrobów medycznych.
