Przegląd produktu

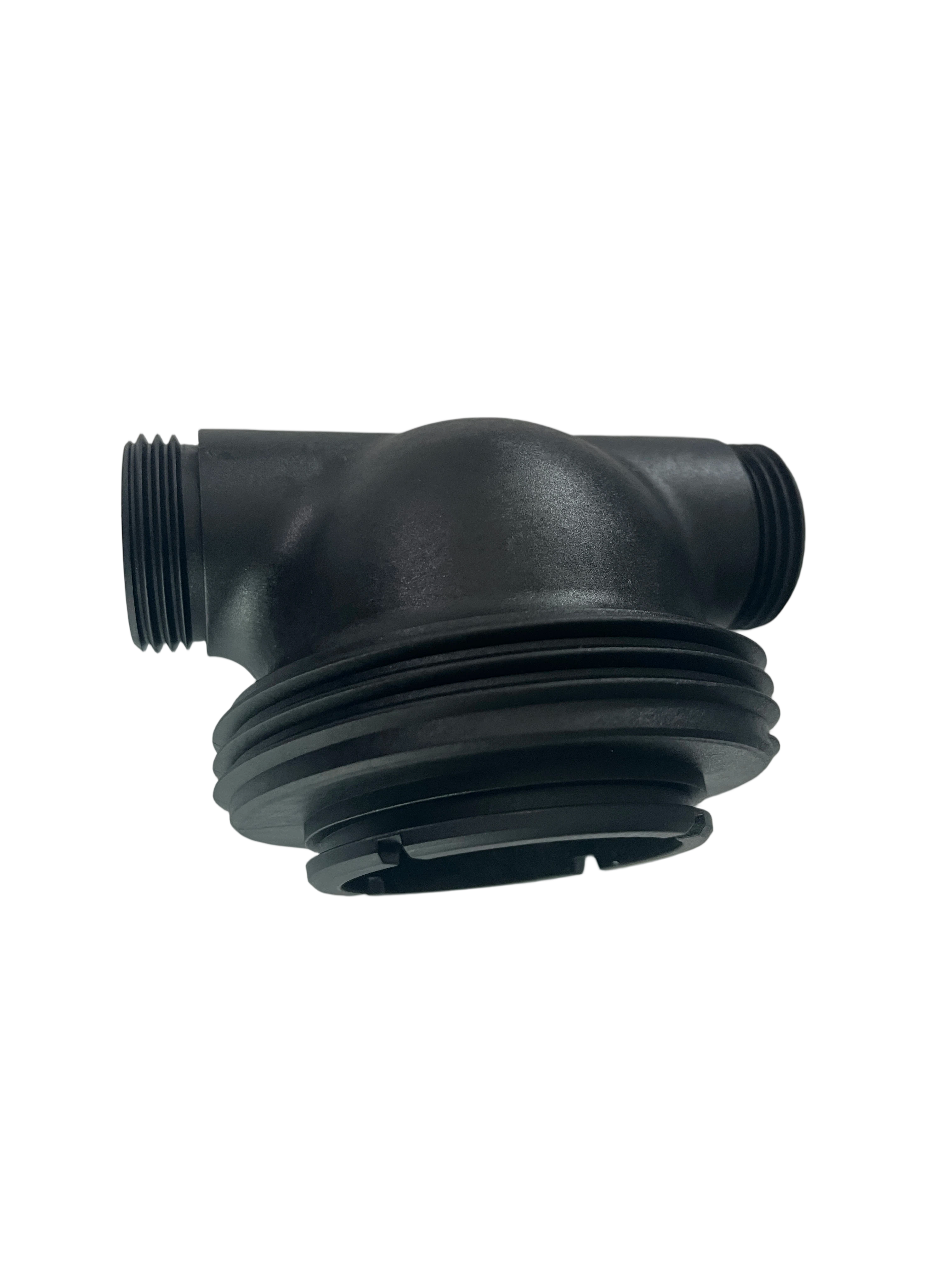

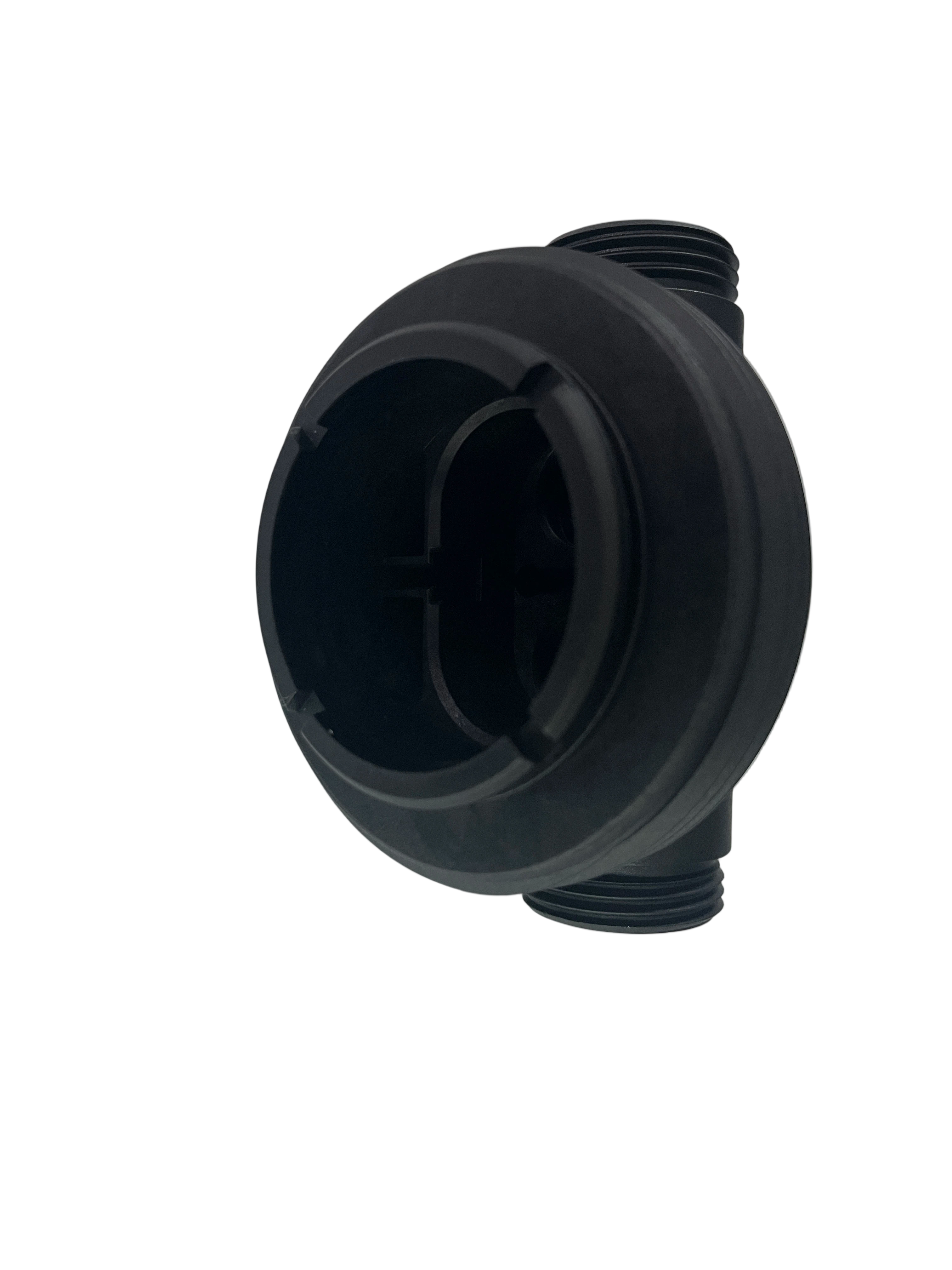

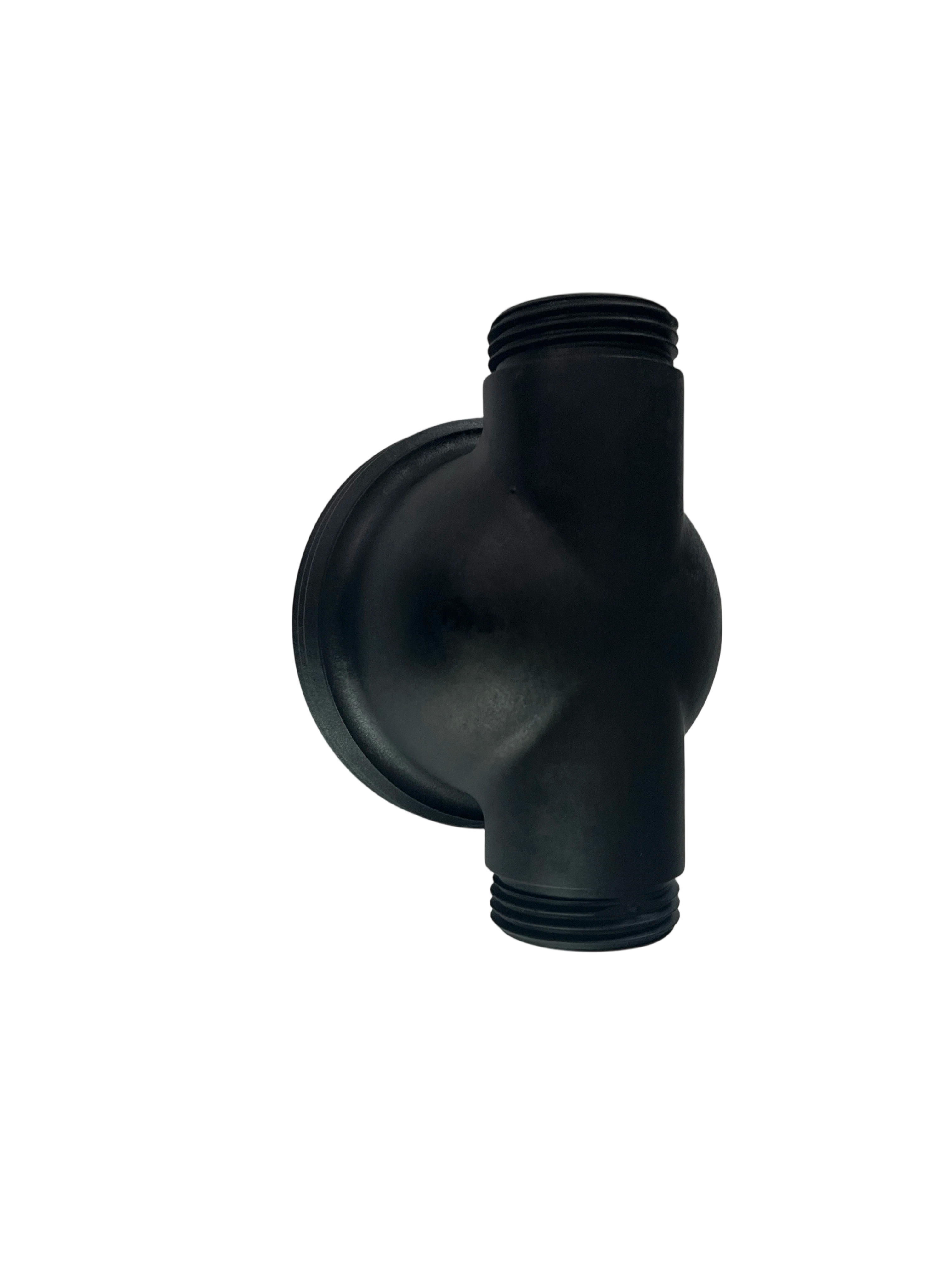

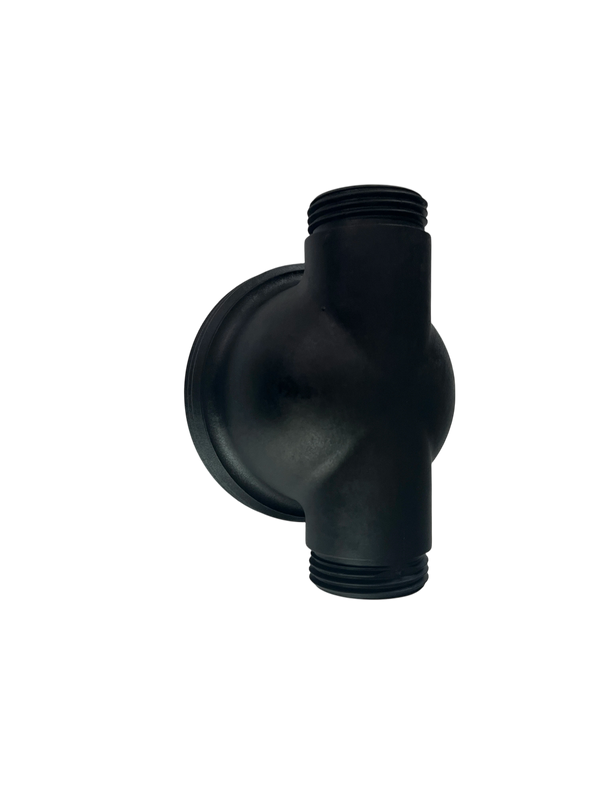

Jest to precyzyjna forma wtryskowa 1*1 z wnęką, zaprojektowana specjalnie do produkcji przemysłowych trójdrożnych złączek rurowych z tworzywa sztucznego wzmocnionego włóknem szklanym PA66 + 30%. Wykonane z najwyższej jakości stali formierskiej poddanej obróbce cieplnej do HRC 48-52 i wykończone standardową teksturą powierzchni VDI27, to oprzyrządowanie zapewnia wyjątkową odporność na zużycie, stabilność wymiarową i stałą jakość powierzchni dla wysokowydajnych komponentów układu płynów. Forma wyposażona w bezpośredni system zasuwy zapewnia zrównoważony przepływ stopionego materiału, minimalne pozostałości zalewu i optymalne wypełnienie złożonej geometrii trójdrożnego złącza. Zoptymalizowana specjalnie pod kątem wysokiej sztywności i ścieralności PA66 wypełnionego szkłem, forma ta skutecznie łagodzi typowe wyzwania związane z formowaniem, takie jak włókna pływające na powierzchni, wypaczenia i nierówny skurcz, co czyni ją idealnym rozwiązaniem do trwałej i precyzyjnej produkcji złączek rurowych.
Podstawowe specyfikacje produktu
| Pozycja specyfikacji | Parametry szczegółowe |
| Wnęka na pleśń | Pojedyncza wnęka 1*1, zoptymalizowana pod kątem precyzji i dokładności wymiarowej trójdrożnych łączników rurowych |
| Obowiązujący materiał | PA66+30%GF (Nylon 66 + 30% tworzywo sztuczne wzmocnione włóknem szklanym) |
| System bramkowy | Bezpośrednia bramka pomocnicza, zrównoważony przepływ stopionego materiału, minimalne pozostałości na bramce, brak widocznych śladów na krytycznych powierzchniach |
| Stal formy i twardość | Wysokiej jakości stal formierska, ulepszona cieplnie do HRC 48-52, doskonała odporność na zużycie i zmęczenie cieplne |
| Wykończenie powierzchni | Standardowa tekstura VDI27, spójne matowe wykończenie, ukrywa drobne niedoskonałości formowania |
| Formowana aplikacja | Niestandardowe trójdrożne łączniki rurowe / elementy układu płynów / części instalacji hydraulicznych |
| Zgodność produkcji | Standardowe wtryskarki, odpowiednie do formowania pod wysokim ciśnieniem materiału GF |
| Funkcja produkcyjna | Wysoka precyzja, niski wskaźnik defektów, długa żywotność, idealne do produkcji na średnią i dużą skalę |
Zaawansowane projektowanie i produkcja form
1. Układ wnęki 1*1 dla precyzyjnej kontroli
Konstrukcja jednogniazdowa 1*1 pozwala w pełni skupić się na złożonej geometrii trójdrożnej złączki rurowej. Taka konfiguracja zapewnia równomierny przepływ stopionego materiału, spójne chłodzenie i ścisłą kontrolę wymiarową wszystkich krytycznych elementów – w tym gwintowanych portów, powierzchni uszczelniających i kanałów wewnętrznych – eliminując ryzyko braku niewyważenia powszechne w konfiguracjach z wieloma gniazdami.
2. Konstrukcja ze stali formy o wysokiej twardości
Zbudowane z najwyższej jakości stali formierskiej poddanej obróbce cieplnej do HRC 48-52, oprzyrządowanie to zapewnia wyjątkową odporność na działanie ścierne włókna szklanego w PA66+30GF. Jednolita twardość zapobiega zarysowaniu, zużyciu i deformacji powierzchni podczas długich serii produkcyjnych, zapewniając, że forma zachowuje precyzję i dokładność wymiarową przez miliony wtrysków.
3. System bezpośredniej bramy pomocniczej dla złożonej geometrii
Konstrukcja bezpośredniej zasuwy jest strategicznie rozmieszczona, aby dostarczać materiał bezpośrednio do grubościennej sekcji złączki, zapewniając pełne i zrównoważone wypełnienie wszystkich trzech portów. Minimalizuje to naprężenia wewnętrzne, zmniejsza ryzyko wypaczenia zakrzywionej geometrii trójdrożnej i pozostawia minimalne pozostałości po bramie, co ułatwia obróbkę końcową.
4. Wykończenie powierzchni VDI27 zapewniające trwałość przemysłową
Zarówno powierzchnia wnęki, jak i rdzenia są wykończone zgodnie ze standardową teksturą VDI27, która skutecznie maskuje drobne niedoskonałości powierzchni i pływające włókna powszechne w częściach nylonowych wypełnionych GF. Jednolite matowe wykończenie zapewnia profesjonalny, trwały wygląd, jednocześnie ułatwiając usuwanie pleśni i zmniejszając widoczność zadrapań podczas użytkowania.
5. Zoptymalizowane chłodzenie dla armatury grubościennej
Forma została zaprojektowana z precyzyjnymi kanałami chłodzącymi dostosowanymi do grubej, wielokierunkowej geometrii trójdrożnego złącza. Taka konstrukcja zapewnia równomierne chłodzenie wszystkich portów, zapobiegając nierównomiernemu skurczowi, zapadnięciu się i wypaczeniu – co jest krytyczne dla utrzymania szczelnych połączeń gwintowych w zastosowaniach płynowych.
Możliwość dostosowania materiału i podstawowe zalety
PA66+30GF to wysokowydajne tworzywo konstrukcyjne, cenione za wyjątkową wytrzymałość, odporność na ciepło i odporność chemiczną, dzięki czemu idealnie nadaje się do przemysłowych złączek rurowych. Ta niestandardowa forma została specjalnie zaprojektowana, aby wykorzystać następujące właściwości:
Odporność na ścieranie: Stal formierska HRC 48-52 wytrzymuje ścierny materiał GF, przedłużając żywotność formy i zachowując precyzję.
Jakość powierzchni: Tekstura VDI27 ukrywa włókna powierzchniowe, zapewniając czyste, profesjonalne wykończenie do zastosowań przemysłowych.
Integralność strukturalna: Bezpośrednia zasuwa pomocnicza i zoptymalizowany układ chłodzenia minimalizują naprężenia wewnętrzne, zapobiegając wypaczeniom i zapewniając szczelne połączenia gwintowe.
Długoterminowa stabilność: konstrukcja ze stali o wysokiej twardości zapewnia stałą jakość części, nawet po milionach strzałów.
Kluczowe aplikacje
Ta precyzyjna forma wtryskowa jest przeznaczona do produkcji szerokiej gamy przemysłowych trójdrożnych złączek rurowych i komponentów systemów płynowych, w tym:
Złącza układu hydraulicznego i pneumatycznego
Instalacje przemysłowe i komponenty do przesyłu płynów
Części samochodowego układu chłodzenia i HVAC
Niestandardowe łączniki nylonowe GF wymagające dużej wytrzymałości i odporności chemicznej
Zapewnienie jakości i wsparcie posprzedażne
Każda forma wtryskowa poddawana jest rygorystycznemu, wieloetapowemu procesowi kontroli jakości, obejmującemu:
Weryfikacja twardości stali i materiału
Sprawdzanie dokładności wymiarowej wszystkich krytycznych cech formy, w tym profili gwintów i powierzchni uszczelniających
Kontrola wykończenia powierzchni wnęki i rdzenia z teksturą VDI27
Próbne przebiegi formy w celu sprawdzenia czasu cyklu, funkcjonalności bramki i jakości części
Zapewniamy kompleksowe wsparcie posprzedażowe, w tym wskazówki dotyczące konserwacji form, rozwiązywanie problemów technicznych i usługi modyfikacji, aby zapewnić płynne działanie produkcji przez długie lata.
