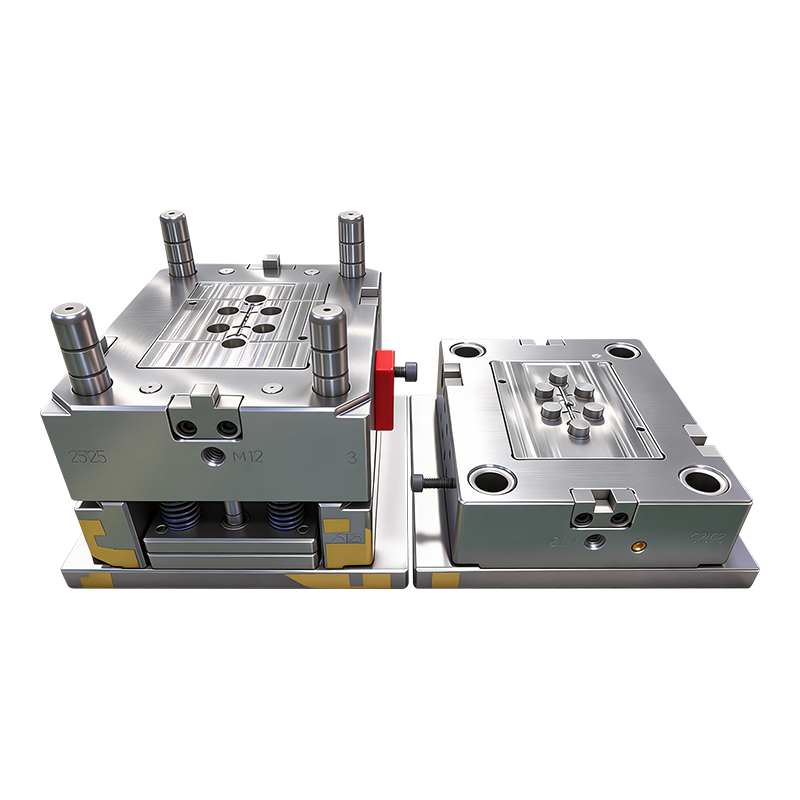

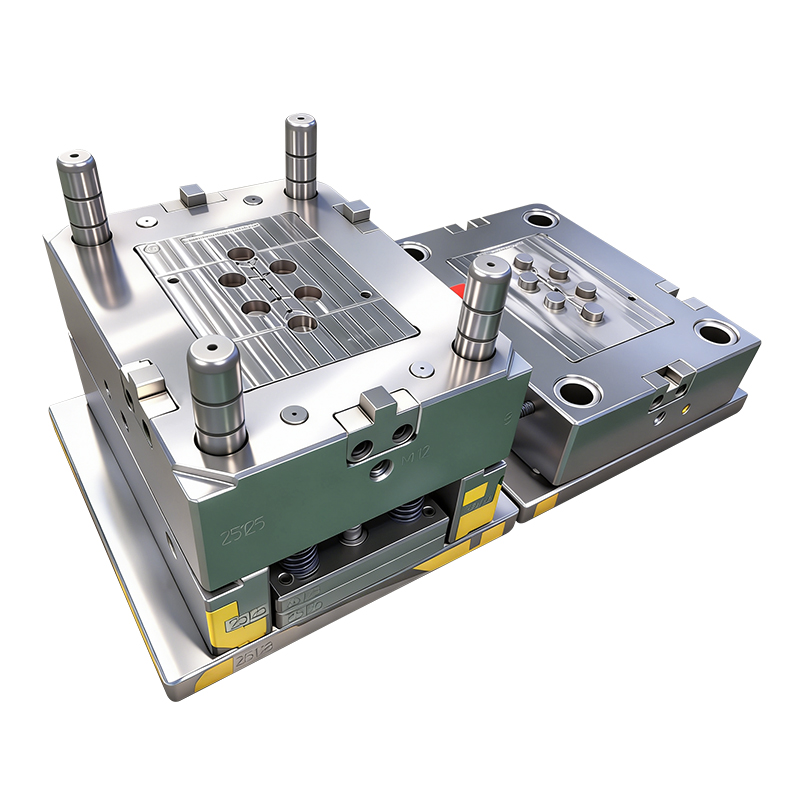

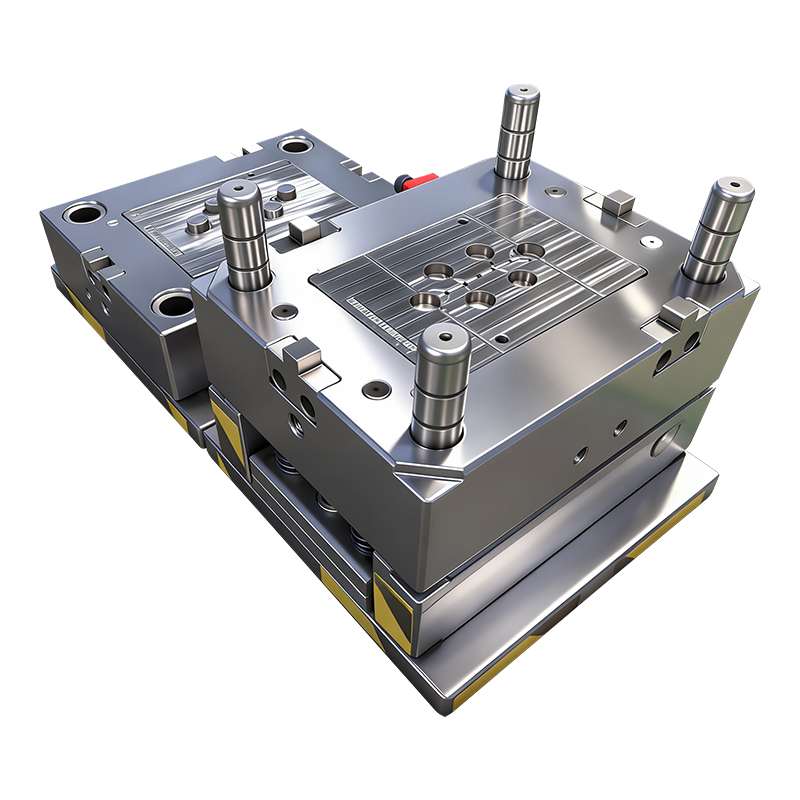

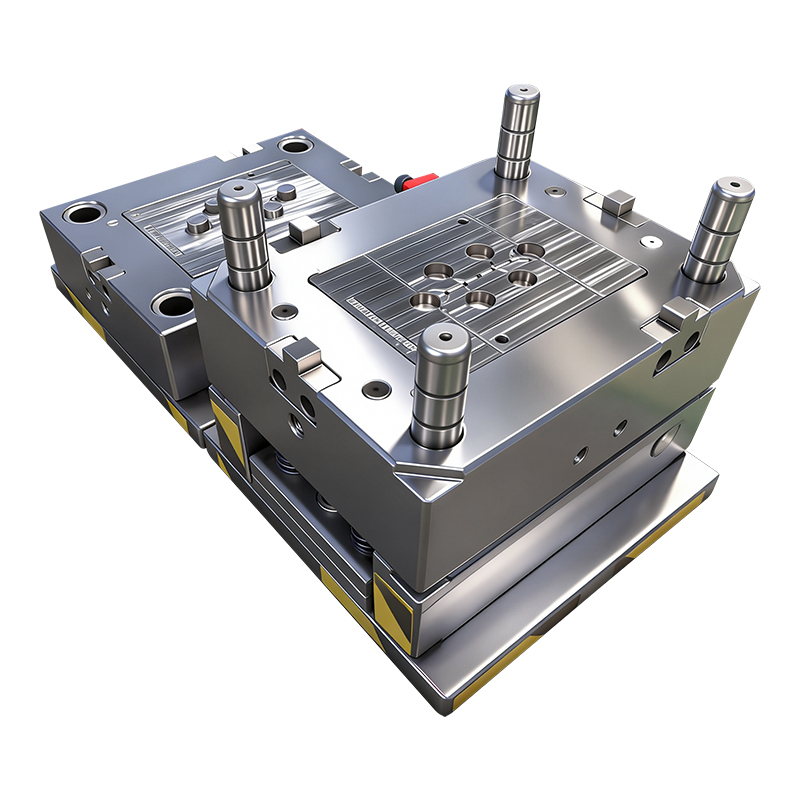

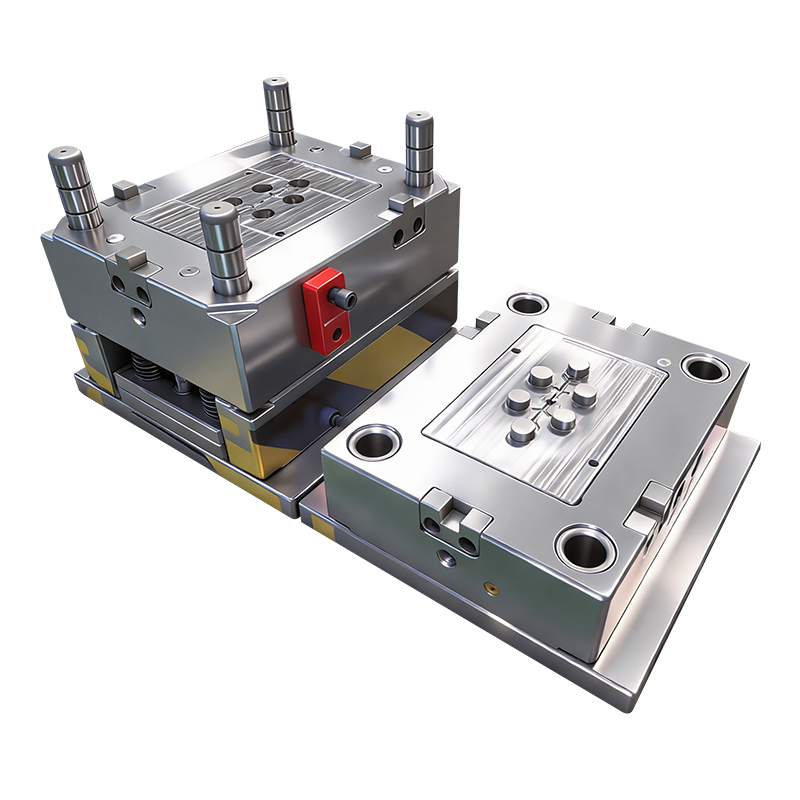

Ta wysoce precyzyjna, wielogniazdowa forma wtryskowa 4+4 została zaprojektowana specjalnie do formowania elementów PP do medycznych rurek infuzyjnych, zaprojektowana tak, aby spełniać wymagania higieniczne i funkcjonalne klasy PURELL. Wykonana z najwyższej jakości stali nierdzewnej S136, hartowanej do HRC48–50, forma jest wyposażona w system bramy z podwójną krawędzią + bramę tunelową, precyzyjnie wykończony rdzeń i jednolite wykończenie powierzchni VDI 24#. Dostarcza powtarzalne, pozbawione defektów części typu overmolding, które spełniają rygorystyczne standardy higieny, dokładności wymiarowej i jakości powierzchni stosowane w zastosowaniach medycznych.
Kluczowe funkcje
✅ Konstrukcja z wieloma gniazdami 4+4
Dzięki zrównoważonemu układowi gniazd 4+4 forma zapewnia równy przepływ materiału i stałą jakość części we wszystkich 8 gniazdach. Ta wysokowydajna konfiguracja maksymalizuje wydajność produkcji przy jednoczesnym zachowaniu ścisłej kontroli procesu, co jest idealne w przypadku masowej produkcji elementów medycznych rur infuzyjnych.
✅ System podwójnej bramy: bramka krawędziowa + bramka tunelowa
Forma jest wyposażona w konfiguracje zarówno bramy krawędziowej, jak i bramy tunelowej, oferując optymalną elastyczność w przypadku obtrysku medycznego:
Brama tunelowa umożliwia automatyczne rozbicie bramy podczas wyrzucania, eliminując ręczne przycinanie i zmniejszając ryzyko zanieczyszczenia w środowiskach produkcyjnych w pomieszczeniach czystych.
Bramka krawędziowa zapewnia stabilne wypełnienie skomplikowanych geometrii metodą overmoldingu, zapewniając całkowitą hermetyzację materiału oraz brak przerw i pustych przestrzeni w końcowym montażu.
✅ Stal nierdzewna S136 (HRC48–50)
Ta forma wykonana z wysokiej jakości stali nierdzewnej S136 o twardości HRC48–50 zapewnia:
Doskonała odporność na korozję, kluczowa dla środowisk produkcyjnych o klasie medycznej i łatwej dezynfekcji pleśni.
Doskonała polerowalność i stabilność wymiarowa, zapewniająca stałą jakość powierzchni w długich seriach produkcyjnych.
Długa żywotność formy wynosząca ponad 500 000 wtrysków, idealna do ciągłej, masowej produkcji medycznej.
✅ Precyzyjnie wykończona forma rdzenia
Forma rdzenia jest precyzyjnie wykończona, aby spełnić bardzo wąskie tolerancje wymiarowe wymagane w przypadku formowania medycznych rurek infuzyjnych. Dokładnie odwzorowuje złożone geometrie części, takie jak występy połączeń, żebra uszczelniające i elementy wyrównania, zapewniając, że obtryskiwane części idealnie pasują do podstawowych elementów rury i spełniają wszystkie funkcjonalne wymagania montażowe.
✅ Wykończenie formy VDI 24 #
Wnęka formy jest wykończona zgodnie ze standardem VDI 24 #, tworząc jednolitą powierzchnię o delikatnej teksturze na częściach z PP. To wykończenie zapewnia czystą, nieklejącą się i łatwą do czyszczenia powierzchnię, która spełnia standardy higieniczne w zastosowaniach medycznych, a jednocześnie zapewnia profesjonalny, spójny wygląd wszystkich części.
✅ Zoptymalizowana dla materiału PP klasy medycznej
Forma dostosowana specjalnie do materiału PP klasy medycznej ma zoptymalizowane ścieżki przepływu, kanały chłodzące i systemy odpowietrzające, aby zapobiec typowym defektom, takim jak wypaczenie, skurcz, linie przepływu i puste przestrzenie. Zapewnia całkowitą hermetyzację podczas formowania metodą overmoldingu, bez uwięzionych szczelin powietrznych lub materiałowych, które mogłyby zagrozić bezpieczeństwu lub działaniu medycznej rurki infuzyjnej.
Dane techniczne
| Szczegóły | przedmiotu |
| Typ pleśni | Forma wtryskowa z wieloma wnękami 4+4 |
| Stal pleśni | Stal nierdzewna S136 |
| Twardość | HRC48–50 |
| System bramowy | Brama krawędziowa + brama tunelowa |
| Rdzeń | Precyzyjnie wykończony rdzeń |
| Wykończenie powierzchni | VDI 24# |
| Odpowiedni materiał | PP klasy medycznej (polipropylen) |
| Aplikacja części | Elementy formowane metodą wtrysku do medycznych rurek infuzyjnych |
| Życie pleśni | Ponad 500 000 strzałów |
| Personalizacja | Dostępne niestandardowe układy wnęk i geometrie części |
Aplikacja
Forma ta przeznaczona jest do produkcji elementów z PP formowanych metodą natrysku do medycznych rur infuzyjnych, w tym:
Obudowy i zaślepki złączy
Pierścienie uszczelniające i uszczelki
Regulatory przepływu i części sterujące
Osłony ochronne na zespoły rurek infuzyjnych
Połączenie stali S136, wykończenia VDI 24# i systemu podwójnej bramki sprawia, że ta forma idealnie nadaje się do produkcji części medycznych, które wymagają zarówno wysokich standardów higieny, jak i stałej, niezawodnej wydajności.
Dlaczego warto wybrać tę formę do formowania medycznych rurek infuzyjnych?
Wydajność przy dużych wolumenach: wielokomorowa konstrukcja 4+4 maksymalizuje wydajność produkcji, redukując koszty jednostkowe w przypadku produkcji komponentów medycznych na dużą skalę.
Higieniczna, gotowa do produkcji: stal S136 jest łatwa do dezynfekcji i odporna na korozję, co spełnia wymagania produkcyjne w pomieszczeniach czystych.
Czyste części bez zadziorów: system zasuwy tunelowej eliminuje ręczne przycinanie, zmniejszając ryzyko zanieczyszczenia w produkcji klasy medycznej.
Stała jakość powierzchni: wykończenie VDI 24# zapewnia jednolitą, łatwą do czyszczenia powierzchnię, spełniającą standardy branży medycznej.
Precyzyjne dopasowanie do obtrysku: Gotowa forma rdzenia zapewnia wąskie tolerancje, gwarantując idealne dopasowanie i działanie z elementami rurki infuzyjnej.
