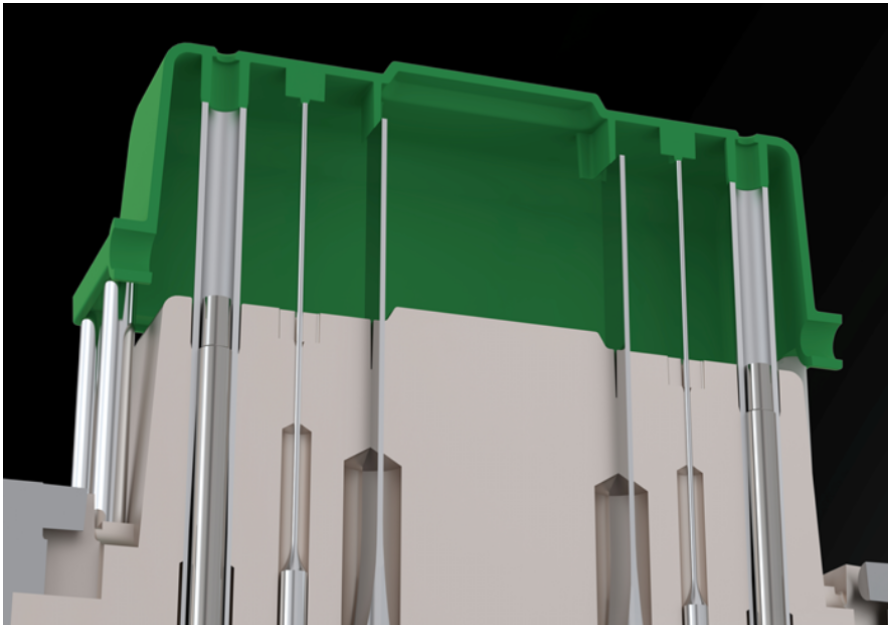

Po stopionym plastiku wypełnia wnękę formy i chłodzi, często przylega on szczelnie do rdzenia lub wnęki. Piny wyrzucające służą trzema głównymi celami:
✅ Zautomatyzuj częściowe wyrzucenie - eliminuje ręczne usunięcie, przyspieszając produkcję.
✅ Zapobiegaj deformacji części - zapewnia równomierne rozkład siły podczas wyrzucania.
✅ Obsługuj złożone geometrie - dobrze działa na głębokie żebra, cienkie ściany i podcięcia.
Różne części plastikowe wymagają różnych konstrukcji szpilki wyrzutni:
| Wpisz | Opis | Najlepszy |
|---|---|---|
| Standardowy pinek wyrzutowy | Cylindryczna, stalowa stal (np. SKD61), wspólne średnice (φ2.0, φ3.0, φ5.0) | Plastikowe części ogólne |
| Wyrzutnik ostrza (płaski szpilka) | Płaska powierzchnia zmniejsza naprężenie na cienkościennych częściach | Przypadki mobilne, delikatne komponenty |
| Wyrzutnik rękawa (pinowa) | Wewnętrzna szpilka + zewnętrzny rękaw dla głębokich bossów lub filarów | Przykręcone otwory, głębokie żeberka |
| Piny w kształcie niestandardowego | Kształty inne niż rundę (kwadratowe, stopniowe) dla unikalnych geometrii części | Złożone podcięcia, snap-mecz |
| Pinsy wyrzutni powietrza | Wykorzystuje sprężone powietrze, aby pomóc wyrzuceniu części bardzo precyzyjnych | Urządzenia medyczne, optyka |
❌ Przyczyny:
Ciasny prześwit między szpilką a pleśnią (idealna szczelina: 0,01–0,02 mm)
Rozszerzanie termiczne z powodu wysokich temperatur pleśniowych
Brak smarowania lub zużycia
✅ Rozwiązania:
Poleruj lub rozwierć dziurę do gładszego ruchu
Użyj smarów o wysokiej temperaturze (np. Smar na bazie grafitu)
Uaktualnij do powlekanych pinów (np. Jatterdu tytanu)
❌ Przyczyny:
Mała średnica pinu powodująca wysokie zlokalizowane ciśnienie
Przedwczesne wyrzucenie (część nie w pełni schłodzona)
✅ Rozwiązania:
Zwiększ średnicę szpilki lub przełącz na wyrzucniki ostrzy
Dostosuj czas wyrzutowy i prędkość
❌ Przyczyny:
Stala o niskiej jakości (niska wytrzymałość)
Niewspółosiowość lub nadmierna siła wyrzucania
✅ Rozwiązania:
Użyj wysokiej jakości stali (np. Assab 8407)
Sprawdź wyrównanie płyty wyrzutu
Geometria części:
Głębokie żebra? → Wyrzutniki rękawów
Cienkie ściany? → Wyrzuty ostrzy
Materiał z tworzywa sztucznego:
ABS/PP → standardowe szpilki
Wypełnione szkłem nylon → stwardnione lub powlekane
Oczekiwana długość życia:
Produkcja o dużej objętości → Pokryty tytanowe do odporności na zużycie
Pinsy wyrzutowe mogą wydawać się drobnymi komponentami, ale znacząco wpływają na wydajność pleśni i jakość części. Wybierając właściwy typ, optymalizując ustawienia wyrzutowe i wykonując regularną konserwację, producenci mogą zapobiegać wadom i maksymalizować wydajność.
