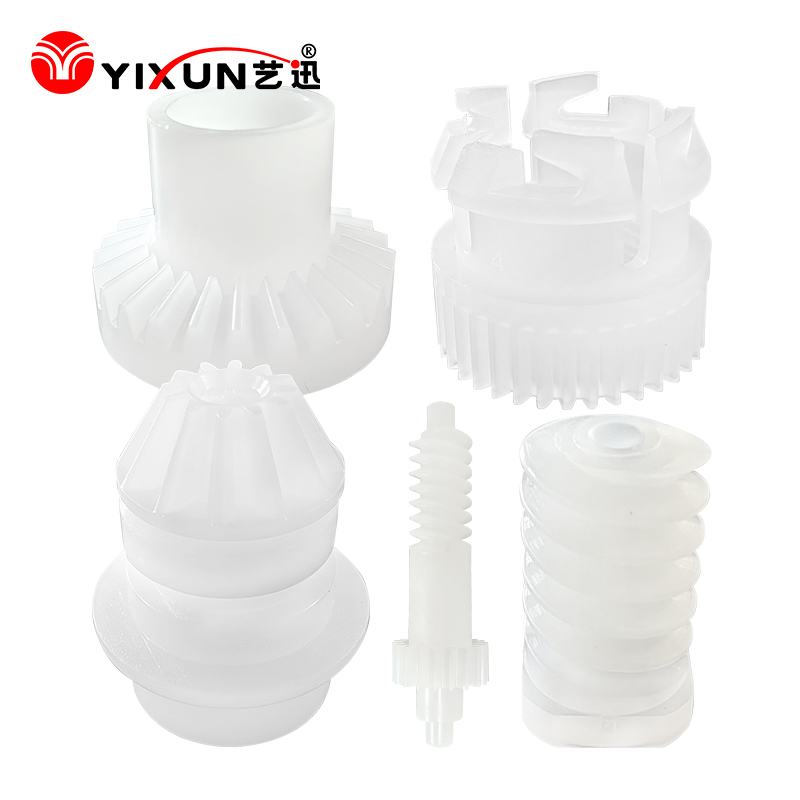

Kompleksowa kontrola wykracza poza proste wymiary. Skoncentruj się na tych kluczowych obszarach:
Liczba zębów: Sprawdź z projektem.
Moduł (lub podziałka średnicowa): Podstawowy parametr wielkości.
Kąt nacisku: Krytyczny dla prawidłowego przenoszenia siły (zwykle 20°).
Kąt pochylenia linii śrubowej: W przypadku przekładni śrubowych zapewnia gładkie zazębienie zębów pod kątem.
Średnica zewnętrzna (średnica końcówki): wpływa na luz i dopasowanie oprawy.
Średnica korzenia: wpływa na wytrzymałość zęba i głębokość siatki.
Szerokość czołowa: Zapewnia prawidłową przestrzeń osiową.
Wymiary otworu i wpustu/wypustu: Gwarantują precyzyjny montaż wału.
Odchylenie profilu: Dokładność ewolwentowego kształtu zęba.
Odchylenie ołowiu (linia helisy): Sprawdza ustawienie zębów na całej szerokości twarzy.
Błędy skoku: Błąd pojedynczego skoku i skumulowany błąd skoku wpływają na płynność obrotu i hałas.
Bicie promieniowe (FIR): Mimośród zębów koła zębatego względem otworu.
Bicie czołowe: Chybanie bocznej powierzchni koła zębatego.
Koncentryczność: Wyrównanie koła podziałowego z otworem.
Wykończenie powierzchni (Ra): Wartość docelowa ≤ 1,6 µm dla niskiego tarcia i hałasu. Sprawdź wzrokowo, czy nie ma śladów opadania, linii przepływu lub przypaleń.
Materiał i twardość: Potwierdź gatunek stali (np. P20, H13) i twardość powierzchni (np. 48-52 HRC po azotowaniu), aby zapewnić trwałość formy.
Wybór odpowiedniego narzędzia zależy od wymaganej dokładności, szybkości i budżetu.
| Potrzeba pomiaru | Najlepsze w swojej klasie narzędzia | warsztatowe / narzędzia do szybkiej kontroli |
|---|---|---|
| Pełna analiza i certyfikacja sprzętu | Centrum Pomiarowe Przekładni (Klingelnberg, Gleason). Zapewnia pełne mapowanie błędów. | - |
| Szybka kontrola partii produkcyjnej | Tester toczenia z dwoma skrzydłami. Szybka kontrola błędów złożonych. | Suwmiarka z noniuszem zębatym lub mikrometr rozpiętości. |
| Grubość i profil zęba | Skanowanie za pomocą projektora profilowego / CMM. | Mikrometr rozpiętości (nad kołkami/przewodami). Narzędzie nr 1 w sklepie do monitorowania grubości zębów. |
| Wyciek i lokalizacja | CMM ze stołem obrotowym. | Tester bicia ze wskaźnikiem zegarowym. |
| Wymiary ogólne | Współrzędnościowa maszyna pomiarowa (CMM). | Mikrometry, suwmiarki, sprawdziany wtykowe. |
| Wady powierzchniowe i wizualne | Tester chropowatości powierzchni, Mikroskop optyczny. | Lupa o dużym powiększeniu, dobre oświetlenie. |
| Ogólna formowana forma i wypaczenie | Skaner optyczny 3D. | Próbka wzorcowa do wizualnego porównania. |
Wskazówka dla profesjonalistów: W przypadku formowania wtryskowego zawsze mierz w pełni schłodzoną, ustabilizowaną część z kontrolowanego procesu. Pierwsze ujęcia po konserwacji formy nie są reprezentatywne.
Skurcz jest najważniejszy: część z tworzywa sztucznego skurczy się po wyrzuceniu (0,2% -2,5%). Wymiary formy muszą być celowo zawyżone, aby to zrekompensować. Zawsze mierz końcową część z tworzywa sztucznego, a nie tylko stalową wnękę formy, aby zweryfikować obliczenia skurczu.
Obserwuj linię podziału: w tym miejscu spotykają się połówki formy. Może to powodować wypływy (nadmiar materiału) lub niewielkie przesunięcie (niedopasowanie), bezpośrednio wpływając na profil zęba i bicie koła zębatego. Dokładnie sprawdź zęby w pobliżu linii podziału.
Wyrzut ma znaczenie: Niewłaściwy wyrzut może spowodować wypaczenie lub zarysowanie zębów. Sprawdź, czy z tyłu piasty zębatki nie występują „ślady sworznia wypychacza”, które mogą powodować odkształcenia.
Monitorowanie zużycia formy: Kluczowe parametry, takie jak grubość zęba i średnica zewnętrzna, będą się zmieniać w miarę zużywania się formy. Śledź te trendy za pomocą statystycznej kontroli procesu (SPC) w hali produkcyjnej za pomocą mikrometrów rozpiętościowych, aby zaplanować konserwację, zanim spadnie jakość.
Środowisko ma kluczowe znaczenie: Wykonuj precyzyjne pomiary w kontrolowanym środowisku (~20°C / 68°F). Zarówno plastik, jak i stal rozszerzają się pod wpływem ciepła, zniekształcając pomiary.
Kontrola pierwszego artykułu (FAI): Po próbie formy należy przeprowadzić pełny pomiar wszystkich parametrów przy użyciu dostępnych narzędzi o najwyższej precyzji. To jest Twój punkt odniesienia w zakresie jakości.
Rutynowe monitorowanie produkcji: wdrażaj okresowe kontrole co kilka tysięcy cykli. Skoncentruj się na:
Grubość zęba (za pomocą mikrometru rozpiętościowego)
Średnice krytyczne
Bicie promieniowe
Wizualna kontrola powierzchni
Weryfikacja po konserwacji: Jakakolwiek naprawa formy, polerowanie lub zmiana tekstury wymaga ponownego pomiaru dotkniętych cech.
Precyzja w przekładniach formowanych wtryskowo zaczyna się od precyzyjnej formy. Rygorystyczny protokół pomiarowy oparty na danych to polisa ubezpieczeniowa na wypadek awarii. Wypełnia lukę pomiędzy projektem formy, procesem formowania wtryskowego i przekładnią końcową, która działa niezawodnie i cicho w swoim zastosowaniu.
