Obudowy czujników elektronicznych wymagają zrównoważonego połączenia przejrzystości optycznej, wytrzymałości strukturalnej i precyzyjnej spójności wymiarowej. Dziś dzielimy się naszym ukończonym projektem formy wtryskowej dla BA Alpha Box, trzyczęściowej przezroczystej obudowy MABS, powszechnie stosowanej w kompaktowych modułach elektronicznych i zespołach czujników.

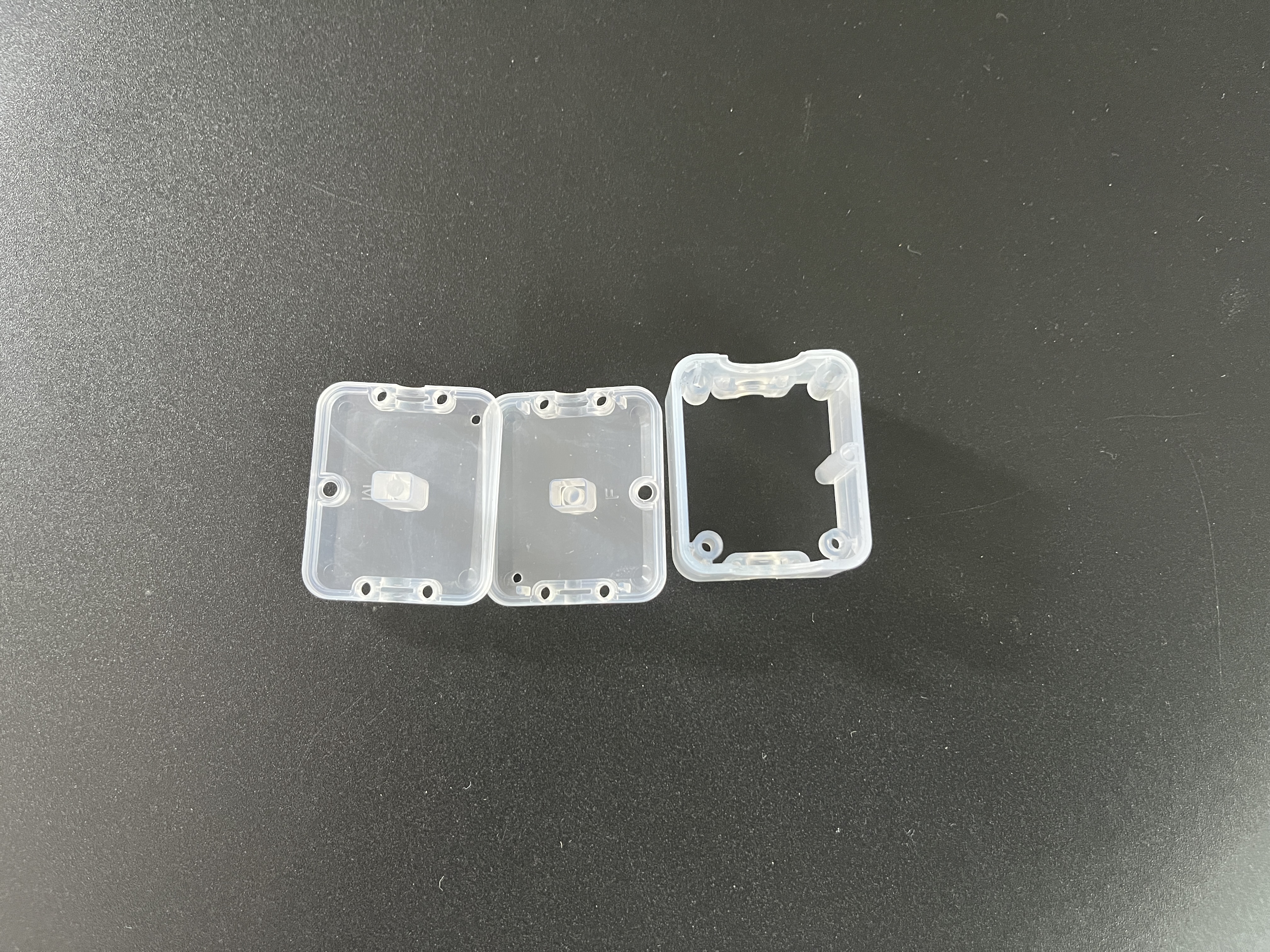

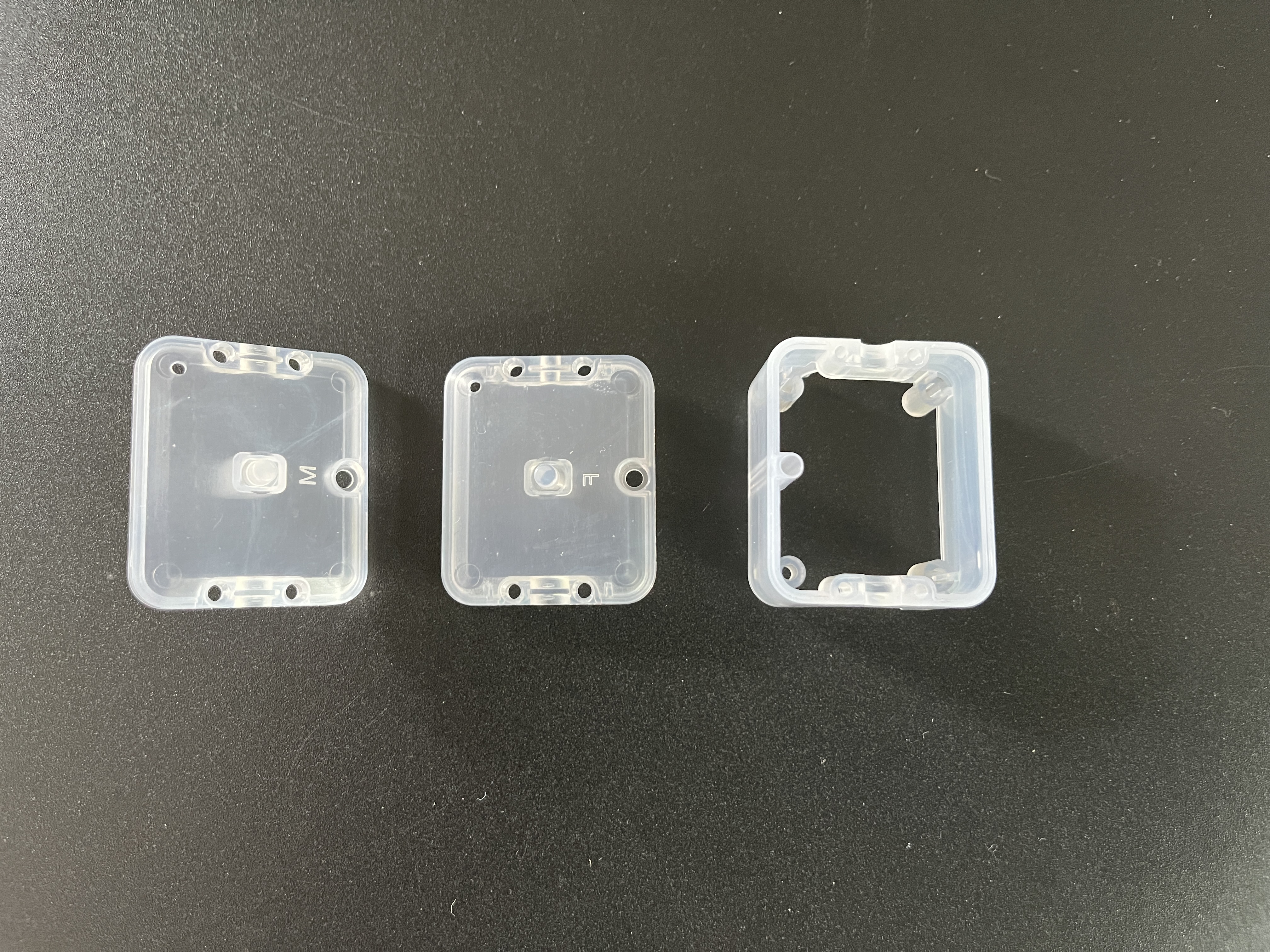

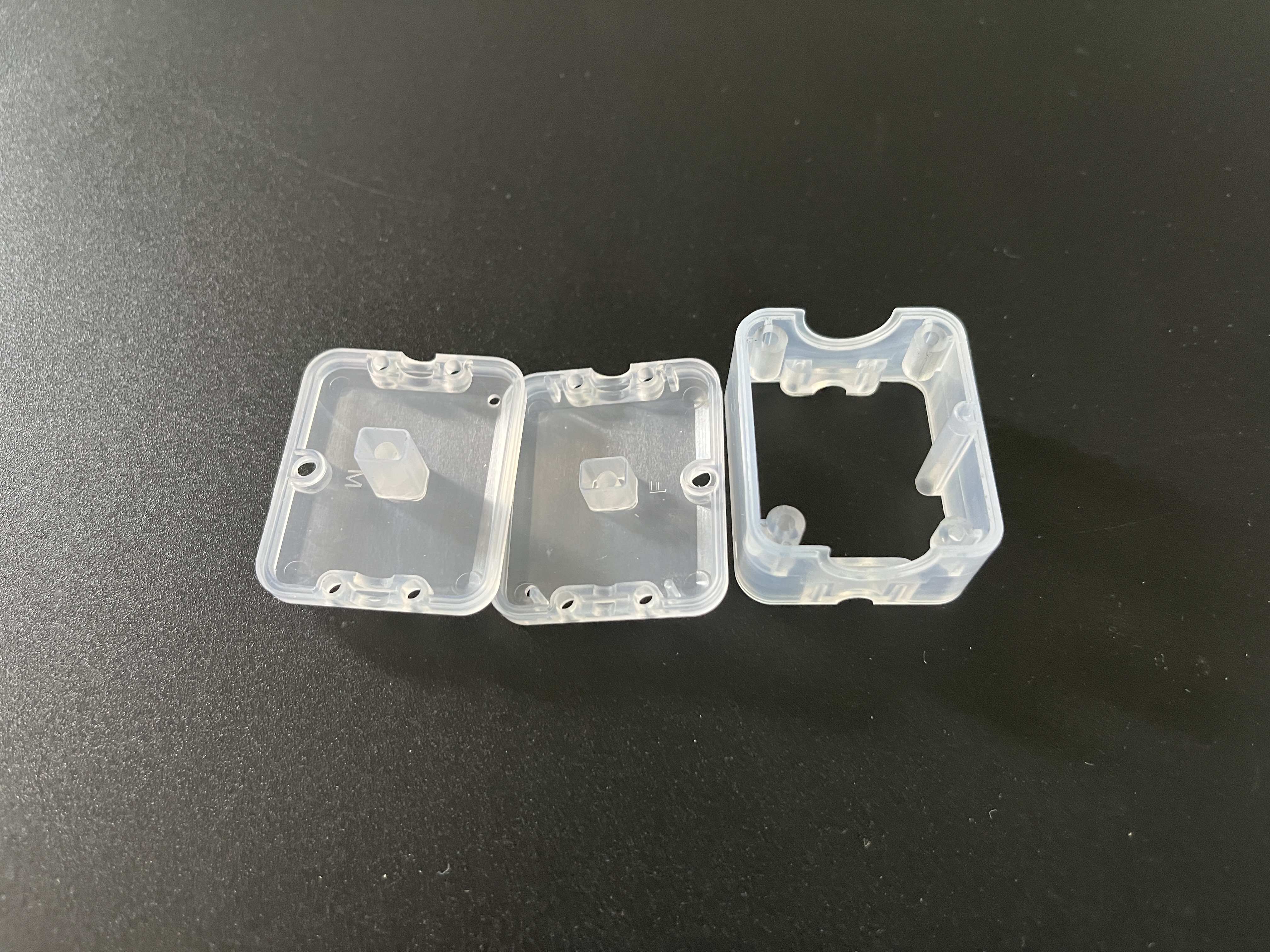

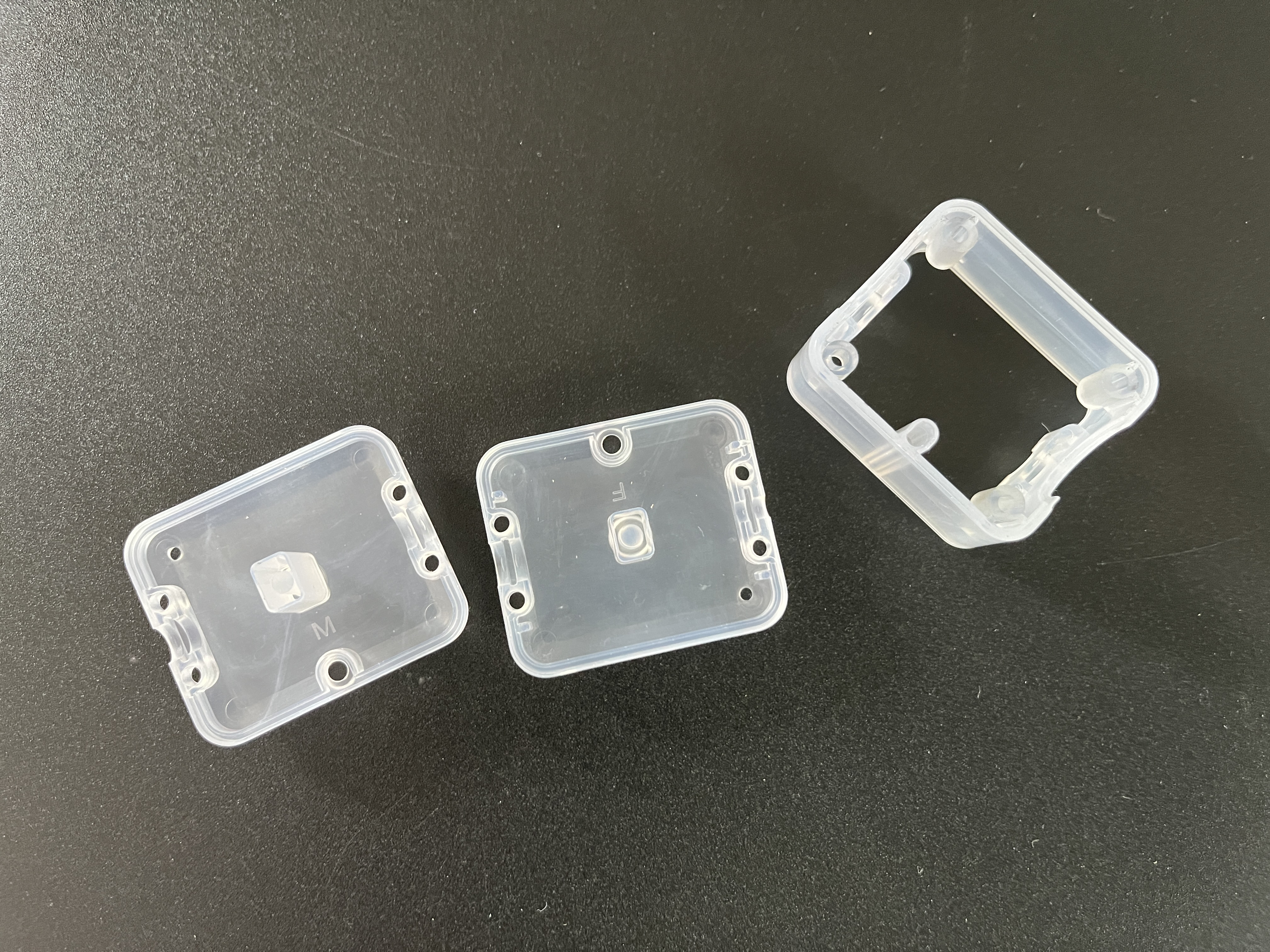

BA Alpha Box składa się z trzech oddzielnych elementów: pokrywy górnej, pokrywy środkowej i ramy dolnej. Wszystkie części zaprojektowano tak, aby łączyły się zatrzaskowo, tworząc kompletną obudowę ochronną dla wewnętrznych płytek drukowanych. Przezroczysty materiał umożliwia inżynierom wizualną kontrolę komponentów bez demontażu urządzenia, co jest kluczową zaletą w przypadku czujników i zastosowań elektronicznych niskiego napięcia.
Jako materiał produkcyjny dla tego projektu wybraliśmy firmę MABS. Zmodyfikowany ABS zapewnia doskonałą transmisję światła przy zachowaniu wyższej odporności na uderzenia niż standardowy przezroczysty ABS. Stopień skurczu materiału wynosi 0,5%, co w pełni uwzględniliśmy podczas projektowania formy, aby uniknąć wypaczeń, nierównych szczelin i błędów montażowych po formowaniu.
Najważniejsze informacje techniczne dotyczące formy
-
Układ wielogniazdowy
Przyjęliśmy konfigurację wielogniazdową 2+1+1+1+1+1, umożliwiającą jednoczesne formowanie wszystkich 3 elementów obudowy w jednym cyklu produkcyjnym. Taki układ optymalizuje wydajność cyklu i równoważy współczynniki wyjściowe podczas montażu.
-
Brama dla łodzi podwodnych (brama podwodna) / konstrukcja z dużymi wlewami
W formie zastosowano duże wlewy dla łodzi podwodnych. Brama automatycznie oddziela się od gotowych części podczas wyrzucania, pozostawiając minimalne widoczne ślady na przezroczystej powierzchni. Eliminuje to ręczne przycinanie bramy i chroni wysoki połysk przezroczystych produktów z tworzyw sztucznych.
-
Strategiczny wybór stali na formy
Stal wnękowa (forma przednia): NAK80
NAK80 oferuje doskonałą polerowalność, pozwalając nam uzyskać lustrzane wykończenie o wysokim połysku wymagane dla przezroczystych MABS w celu zmniejszenia zamglenia i poprawy transmisji światła.
Stal rdzenia (forma tylna): Stal wstępnie hartowana HRC 37–43
W niewidocznym rdzeniu wewnętrznym zastosowano ekonomiczną, wstępnie hartowaną stal, która spełnia wymagania strukturalne, kontrolując jednocześnie całkowitą inwestycję w formę.
Pełny standard polerowania form
Zarówno powierzchnia ubytku, jak i rdzenia jest poddawana profesjonalnemu polerowaniu. Właściwe wykończenie powierzchni pozwala uniknąć śladów płynięcia, zmętnienia i widocznych defektów formowania typowych dla przezroczystych części z tworzyw sztucznych.
Wyzwania i rozwiązania w zakresie formowania
Przezroczysty MABS jest wrażliwy na wilgoć i niestabilne parametry wtrysku. Aby zapobiec powstawaniu srebrnych smug, pęcherzyków powietrza i linii zacieków:
Ścisła procedura suszenia surowca przed produkcją
Kontrolowana temperatura formy w zakresie 60 ℃ – 80 ℃
Zoptymalizowana prędkość wtrysku i ciśnienie docisku w celu stabilizacji przepływu stopu
Zastosowanie i dostosowywanie
Ta przezroczysta obudowa obsługuje małe czujniki, moduły Bluetooth i kompaktowe zespoły elektroniczne. Zapewniamy w pełni zindywidualizowaną usługę form wtryskowych: niestandardowe wymiary, opcje materiałowe (PC, PMMA, MABS), teksturę powierzchni, typ bramy i układ wielu wnęk według rysunków lub próbek klienta.
Jeśli pozyskujesz niezawodnego producenta form wtryskowych do przezroczystych plastikowych obudów elektronicznych, skontaktuj się z nami w celu uzyskania wyceny form i pomocy technicznej.
