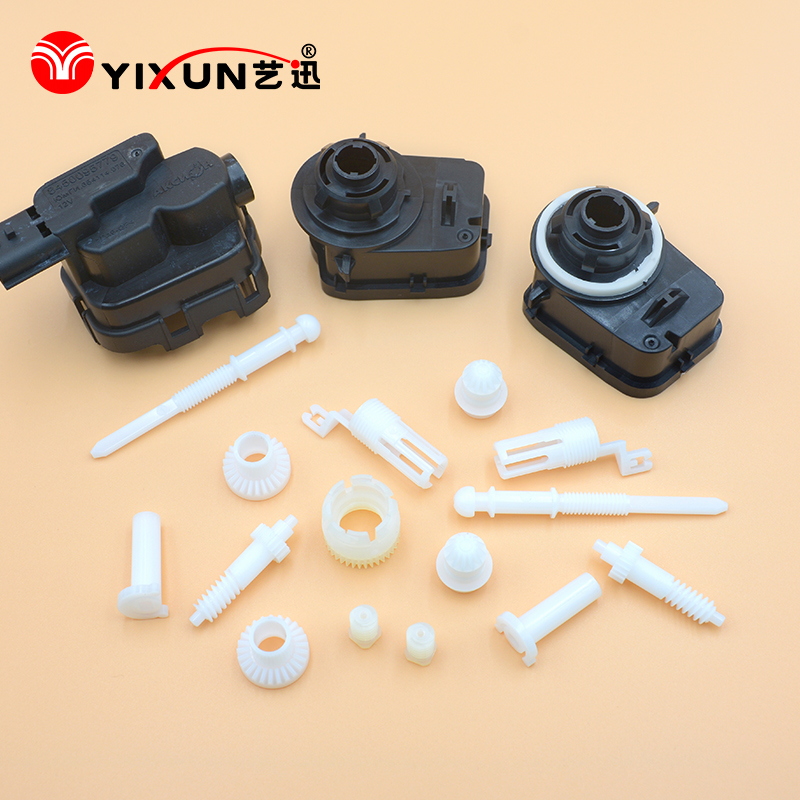

Plastikowe przekładnie są wszędzie – od cichego szumu drukarki i płynnej regulacji fotelika samochodowego po skomplikowane ruchy urządzeń medycznych. Ich lekkość, odporność na korozję i niski poziom hałasu sprawiają, że idealnie nadają się do niezliczonych zastosowań. Ale w jaki sposób te precyzyjnie ukształtowane, trwałe komponenty są produkowane masowo? Odpowiedź leży w przeważającej mierze w jednym wyrafinowanym procesie: formowaniu wtryskowym.
Ten post na blogu poprowadzi Cię przez fascynującą podróż po tym, jak plastikowe granulki przekształcają się w precyzyjne koła zębate, podkreślając najważniejsze czynniki, które odróżniają udaną serię od nieudanej partii.
Formowanie wtryskowe jest dominującą metodą produkcji przekładni z tworzyw sztucznych, zwłaszcza w dużych ilościach. To cykl precyzji, powtarzalności i sprawności inżynierskiej.
Wszystko zaczyna się od doskonałego modelu 3D koła zębatego, określającego każdy szczegół: moduł, liczbę zębów, kąt docisku, kąt pochylenia linii śrubowej i tolerancje. Jednocześnie wybierany jest odpowiedni plastik konstrukcyjny w oparciu o ostateczne zadanie przekładni:
POM (Acetal / „Delrin”): Sprawdzony ze względu na doskonałą sztywność, niskie tarcie i stabilność wymiarową.
PA (Nylon): Ceniony za wytrzymałość, odporność na zużycie i samosmarowanie, chociaż pochłania wilgoć.
PBT i PC: Stosowane w celu uzyskania wyższej odporności na ciepło lub uderzenia.
Gatunki wzmocnione: Materiały takie jak PA66-GF30 (30% włókna szklanego) są wybierane ze względu na wysoką wytrzymałość, sztywność i zmniejszoną rozszerzalność cieplną.
Forma to arcydzieło o wysokiej precyzji, z hartowanej stali (lub aluminium), które definiuje jakość przekładni. To tutaj znajdują się największe inwestycje i wiedza specjalistyczna.
Analiza przepływu formy: przed cięciem stali oprogramowanie symuluje przepływ tworzywa sztucznego, chłodzenie i skurcz, aby zoptymalizować projekt.
Precyzyjna obróbka: Wnęki zębów przekładni są zwykle tworzone przy użyciu elektrodrążenia drutowego powolnego lub elektroerozyjnego o drobnej wnęce, co pozwala uzyskać dokładność na poziomie mikronów i doskonałe wykończenie powierzchni.
Systemy krytyczne w formie:
Układ chłodzenia: Sieć kanałów zapewnia cyrkulację wody, aby zapewnić równomierne i szybkie chłodzenie.
System wlewowy: Jest to punkt wejścia stopionego plastiku. W przypadku kół zębatych często stosuje się środkową bramę, aby zapewnić symetryczne wypełnienie bez linii spawów.
Odpowietrzanie: Małe kanały umożliwiają ucieczkę powietrza, zapobiegając poparzeniom lub niepełnemu napełnieniu.
Suszenie: Plastikowe granulaty są dokładnie suszone w piecach w celu usunięcia całej wilgoci.
Wtrysk: Wysuszony materiał jest podawany do wtryskarki, topiony, a następnie wtryskiwany pod wysokim ciśnieniem do zamkniętej wnęki formy.
Pakowanie i chłodzenie: Stosowane jest intensywne ciśnienie utrzymujące, aby upakować więcej materiału we wnęce, kompensując skurcz w miarę ochładzania się i zestalania części.
Wyrzut: Po ustalonym czasie chłodzenia forma otwiera się, a kołki wypychaczy ostrożnie wypychają gotowe koło zębate.
Koła zębate są zdegenerowane (usunięte wlewy). Materiały takie jak nylon często poddaje się kondycjonowaniu (gorąca woda lub kąpiel olejowa) w celu złagodzenia naprężeń i ustabilizowania wymiarów. Każda partia jest następnie rygorystycznie sprawdzana pod kątem wymiarów (przy użyciu testerów przekładni lub maszyn współrzędnościowych), wyglądu i funkcjonalności.
Tworzenie plastikowego sprzętu nie przypomina robienia zwykłego kubka. Oto główne przeszkody i sposób, w jaki inżynierowie je pokonują.
Wyzwanie: tworzywo sztuczne kurczy się podczas ochładzania, a nierównomierny skurcz może wypaczyć przekładnię, zniekształcić profile zębów i zniszczyć precyzję.
Rozwiązania:
Forma jest celowo większa niż część końcowa, skalowana na podstawie dokładnego współczynnika skurczu określonego podczas testów.
Utrzymanie wyjątkowo stałej temperatury formy, ciśnienia docisku i czasu chłodzenia nie podlega negocjacjom, jeśli chodzi o spójność poszczególnych partii.
Wyzwanie: Linie spawu (linie łączenia) tworzą się w miejscach styku strumieni stopionego tworzywa sztucznego. Jeśli linia spawu przecina korzeń zęba, tworzy to poważny słaby punkt.
Rozwiązania:
Bramka strategiczna: Pojedyncza, centralna bramka wymusza promieniowy przepływ tworzywa sztucznego na zewnątrz, eliminując linie spawów na zębach.
Optymalizuj temperatury: Wyższe temperatury stopu i formy poprawiają topienie polimeru na froncie przepływu.
Użyj analizy przepływu formy, aby przewidzieć i zmienić położenie linii spawania w obszarach niekrytycznych, jeśli nie da się uniknąć wielu przewężek.
Wyzwanie: Nierówne chłodzenie lub duża prędkość wtrysku mogą spowodować zablokowanie naprężeń, powodując wypaczenie przekładni po wyrzuceniu.
Rozwiązania:
Zaprojektuj zrównoważony, wydajny układ chłodzenia wokół wnęki przekładni.
Użyj wielostopniowego profilu wtrysku: szybkie napełnianie, a następnie przełączenie na niższe ciśnienie pakowania/utrzymywania.
Odpowiedni czas chłodzenia przed wyrzuceniem ma kluczowe znaczenie.
Wyzwanie: Zęby koła zębatego muszą być idealnie współosiowe z otworem lub piastą montażową.
Złota zasada: Wnęka zębów przekładni i wnęka otworu muszą być obrobione po tej samej stronie formy (albo wszystko po stronie rdzenia, albo wszystkie po stronie wnęki). Rozdzielenie ich na połówki formy gwarantuje niewspółosiowość.
Skuteczna produkcja przekładni z tworzyw sztucznych to trifekt precyzji:
Doskonale zaprojektowana i obrobiona forma.
Odpowiedni, dobrze przygotowany materiał.
Dopracowany, stabilny i powtarzalny proces formowania.
