| Funkcja | Szczegóły techniczne | Podstawowe korzyści |
|---|---|---|

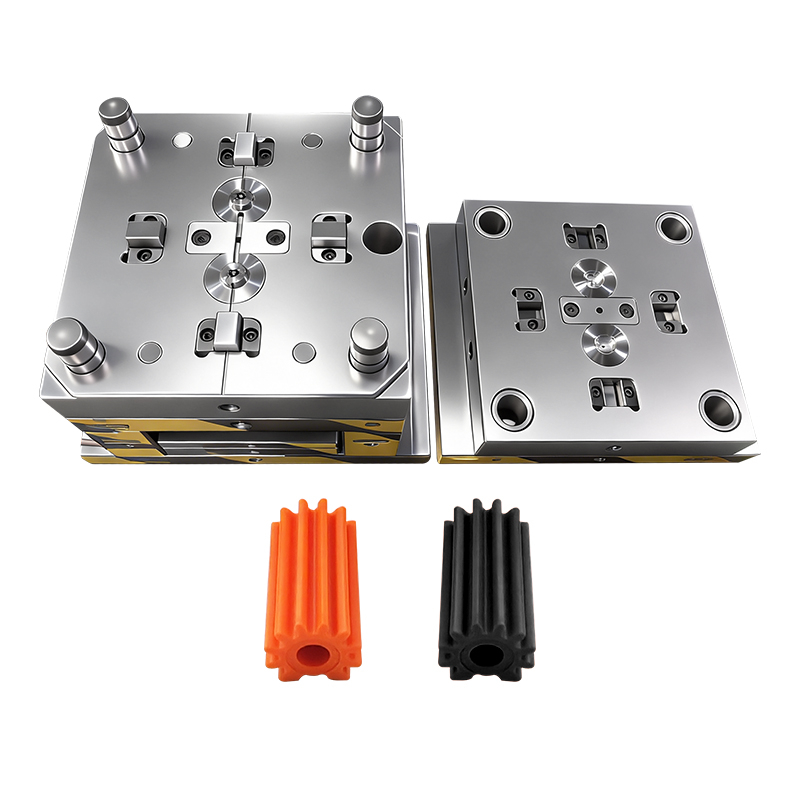

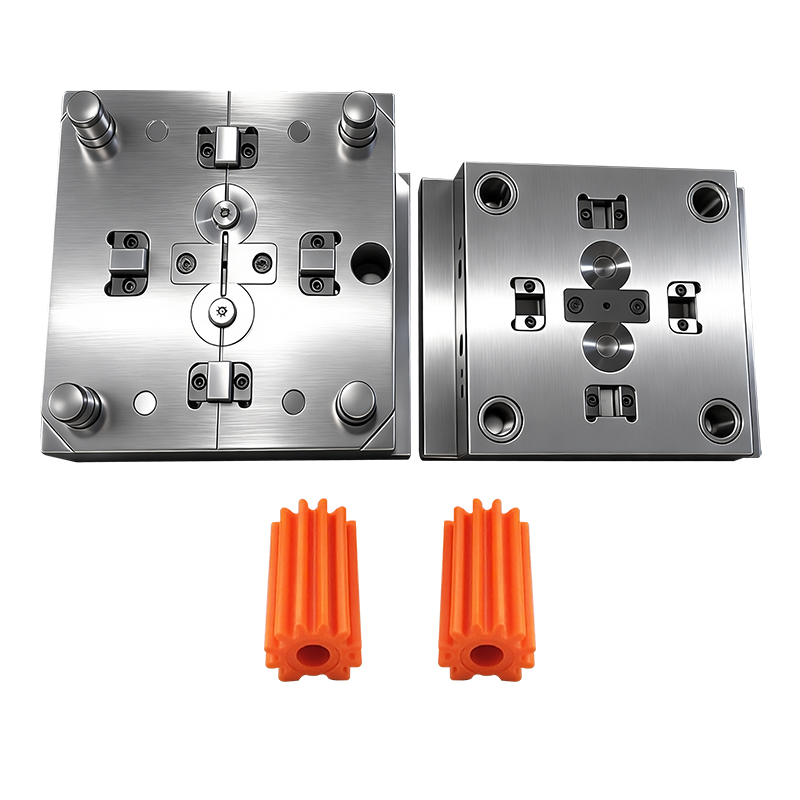

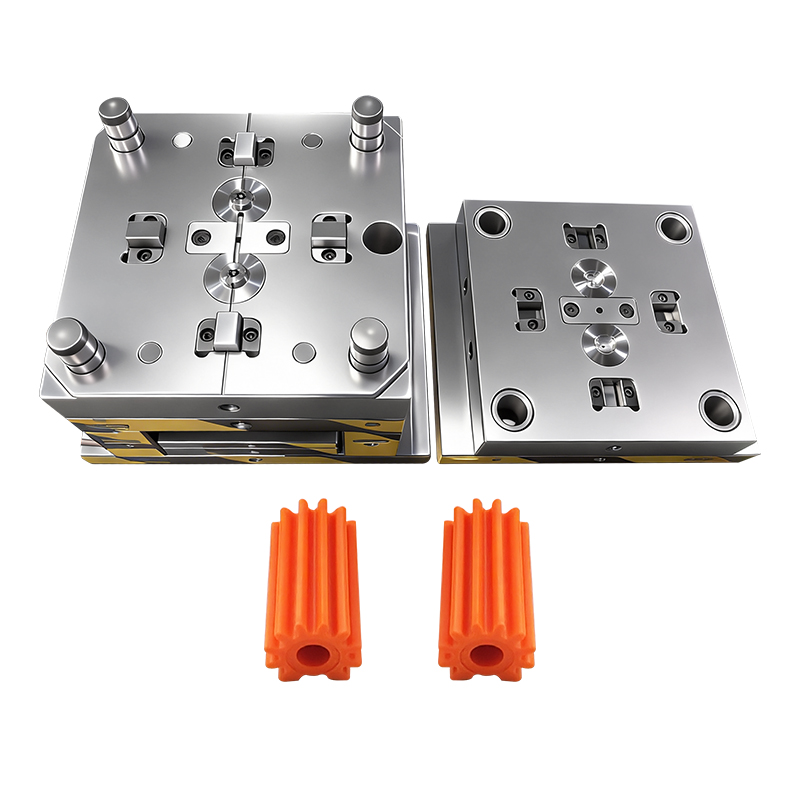

| Precyzyjna konstrukcja formy | Konstrukcja z wieloma wnękami (standardowo 2 wnęki, z możliwością dostosowania), powierzchnia z dwiema stacjami/dwudzielna; zintegrowany mechanizm odkręcający i hydrauliczny system wyciągania rdzenia do demontażu przekładni | Zapewnia brak uszkodzeń zębów przekładni podczas wyjmowania z formy; umożliwia wysokowydajną produkcję masową, zmniejszając koszt jednostkowy |
| Ultraprecyzyjna kontrola profilu zęba | Wnęki form obrobione za pomocą precyzyjnej elektrodrążarki drutowej i CNC; tolerancja profilu zęba do DIN 5-7 (ISO 1328); kompensacja skurczu zaprojektowana w oparciu o charakterystykę materiału | Gotowe koła zębate zapewniają gładkie zazębienie, minimalny luz (<0,02 mm) i cichą transmisję |

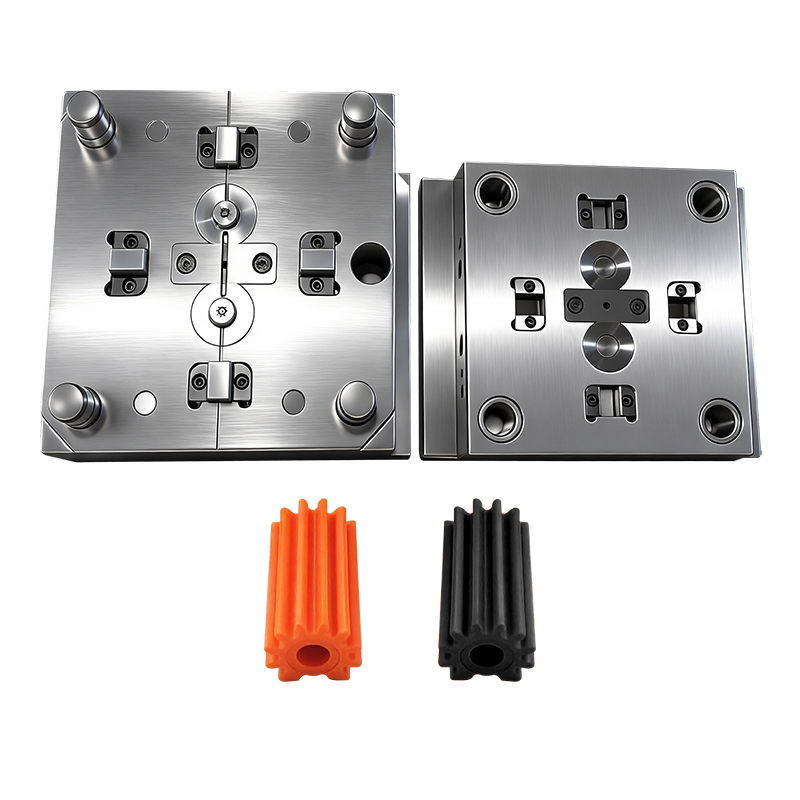

| Dwukolorowe wykończone koła zębate | Pomarańczowy: PA66+GF (nylon wzmocniony włóknem szklanym); Czarny: POM (acetal) lub ognioodporny PA; jednoczęściowy formowany wtryskowo ze zintegrowanymi żebrami wzmacniającymi | Pomarańczowe koła zębate: wysoka wytrzymałość i odporność na zużycie w przypadku dużych obciążeń; Czarne przekładnie: samosmarujące, zapewniające wysoką prędkość i cichą pracę |

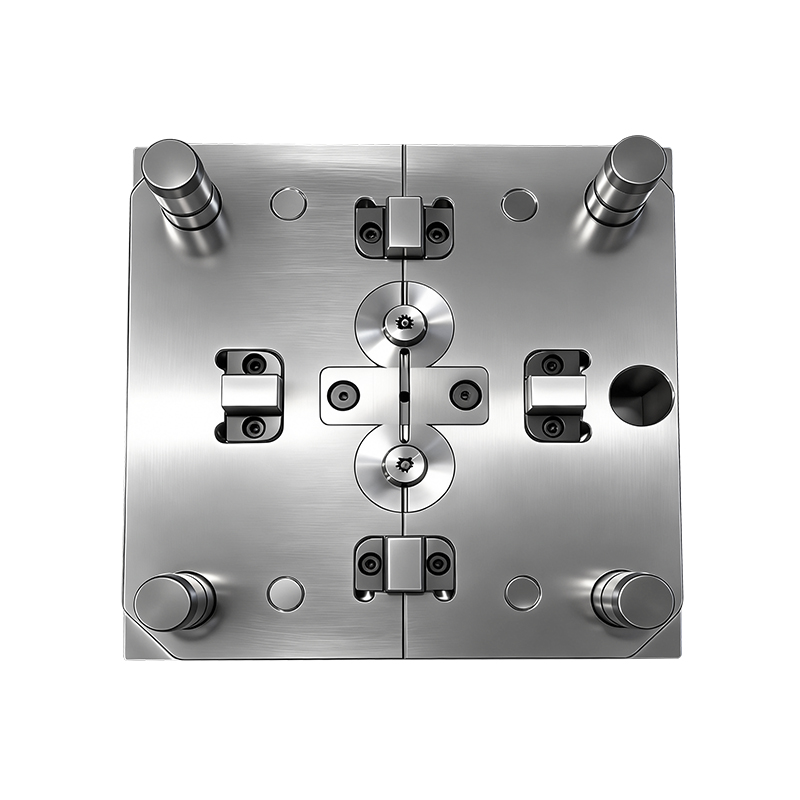

| Trwała konstrukcja formy | Wnęka/rdzeń: stal hartowana H13/SKD61 (obrobiona cieplnie do HRC 52-56); Podstawa formy: S50C; polerowanie lustrzane (Ra ≤ 0,2 μm) powierzchni ubytków | Żywotność formy do ponad 500 000 cykli; odporny na wysokie ciśnienie i wysoką temperaturę podczas formowania wtryskowego |
| Kompleksowe rozwiązanie | Zintegrowane usługi: projektowanie form, precyzyjna obróbka, testowanie form, wtrysk gotowych kół zębatych i kontrola jakości | Upraszcza łańcuch dostaw, skraca czas realizacji i zapewnia stałą jakość formy i gotowych produktów |
| Parametr | Specyfikacje form | Specyfikacje gotowego sprzętu | Opcje niestandardowe |
|---|---|---|---|
| Typ | Wielogniazdowa forma wtryskowa do przekładni czołowych | Plastikowe koła zębate czołowe (zęby wewnętrzne/zewnętrzne) | Przekładnie śrubowe/stożkowe/ślimakowe; Forma wtryskowa 2K |
| Liczba wnęk | 2 wnęki (standard) | Dopasowana liczba gniazd formy | 4-16 gniazd do produkcji wielkoseryjnej |
| Tworzywo | Wnęka/rdzeń: H13/SKD61; Podstawa formy: S50C | Pomarańczowy: PA66+GF; Czarny: POM/ognioodporny PA | PEEK, PPS, tworzywa sztuczne klasy medycznej |
| Tolerancja | Tolerancja wnęki: ± 0,005 mm | Profil zęba: DIN 5-7; Wymiar całkowity: ±0,02 mm | Niestandardowa tolerancja dla zastosowań ultraprecyzyjnych |
| Wykończenie powierzchni | Polerowanie lustrzane (Ra ≤ 0,2μm) | Wykończenie matowe/teksturowane; ogratowane krawędzie zębów | Wykończenie na połysk, znakowanie laserowe, niestandardowe tekstury |
| Czas cyklu | 30-45 sekund na cykl | Zgodny z czasem cyklu formy | Zoptymalizowany do 25–35 sekund w przypadku biegów o dużej objętości |
| Certyfikaty | ISO 9001, RoHS | ISO 9001, RoHS, REACH | FDA, USP klasa VI (do zastosowań medycznych) |
Przemysł motoryzacyjny : podnośniki szyb, silniki regulacji siedzeń, przekładnie redukcyjne silnika wycieraczek, elementy dmuchaw HVAC i części pomocniczego układu napędowego pojazdów elektrycznych
Elektronarzędzia : Przekładnie przekładniowe do wiertarek elektrycznych, szlifierek kątowych i wkrętarek akumulatorowych
Inteligentny dom i elektronika użytkowa : Przekładnie napędowe odkurzaczy robotów, zasłon elektrycznych, mechanizmów regulacji obiektywu aparatu i drobnego sprzętu AGD
Automatyka przemysłowa : małe przekładnie silników serwo, elementy rdzenia reduktora, części przekładni systemów przenośników i przekładnie robotów typu pick-and-place
Urządzenia medyczne : precyzyjne przekładnie do sprzętu diagnostycznego, pomp infuzyjnych i systemów automatyki laboratoryjnej (dostępne z materiałów klasy medycznej)
Projektowanie i inżynieria form : projektowanie 3D CAD/CAM z analizą przepływu formy (CAE) w celu optymalizacji układu gniazda, układu chłodzenia i mechanizmu wyjmowania z formy; symulacja profilu zęba koła zębatego w celu zapewnienia wydajności zazębienia.
Obróbka precyzyjna : szybkie frezowanie CNC, elektroerozja drutowa i wtapianie EDM do obróbki wnęki formy/rdzenia; precyzyjne szlifowanie i polerowanie w celu uzyskania lustrzanego wykończenia powierzchni i wąskich tolerancji.
Formowanie wtryskowe : wtryskarki z napędem serwo i sterowaniem w pętli zamkniętej zapewniające stałe dozowanie materiału i ciśnienie; zautomatyzowane systemy podawania i wyrzucania, aby zminimalizować błąd ludzki.
Forma: kontrola współrzędnościowej maszyny pomiarowej pod kątem precyzji wnęki i dokładności wymiarowej.
Gotowe koła zębate: Maszyna do pomiaru kół zębatych w celu sprawdzenia profilu zębów, podziałki i luzu; próby rozciągania i próby zużycia w celu zapewnienia wydajności materiału.
Identyfikowalność : Pełna identyfikowalność partii materiałów, produkcji form i wtrysku gotowych przekładni, zapewniając klientom pełną dokumentację jakościową.
Dostosowywanie formy : Regulacja liczby wnęk (2-16 wnęk), dostosowywanie typu przekładni (czopowa, śrubowa, skośna), optymalizacja mechanizmu odkręcania/wyciągania rdzenia i ulepszanie materiału formy.
Dostosowywanie gotowego koła zębatego : rozmiar koła zębatego (moduł 0,2–3,0), liczba zębów, dobór materiału, dostosowanie koloru, wykończenie powierzchni i zintegrowany projekt konstrukcyjny (żebra wzmacniające, otwory montażowe).
Dostosowywanie procesu : formowanie wtryskowe (metalowe piasty/wały), obtrysk elementów hybrydowych i usługi obróbki końcowej (znakowanie laserowe, precyzyjne gratowanie).
Precyzja : dziesiątki lat doświadczenia w projektowaniu i produkcji precyzyjnych form przekładni, z dokładnością profilu zębów do poziomu DIN 5, zapewniającą płynne i wydajne przenoszenie mocy.
Kompleksowa obsługa : od projektowania form, obróbki i testowania po wtrysk gotowego koła zębatego – upraszczamy Twój łańcuch dostaw, zmniejszamy koszty komunikacji i skracamy czas realizacji.
Opłacalność : Konstrukcja form wielogniazdowych i zautomatyzowane linie produkcyjne zmniejszają koszty jednostkowe, a wysokiej jakości materiały i wykonanie wydłużają żywotność produktu, obniżając długoterminowe koszty konserwacji.
Globalna zgodność : nasze produkty spełniają normy ISO 9001, RoHS, odpowiednie dla rynków globalnych, w tym Europy, Ameryki i Azji Południowo-Wschodniej.
Wsparcie na pełną skalę : Nasz profesjonalny zespół inżynierów zapewnia całodobową pomoc techniczną, od wstępnych konsultacji projektowych po konserwację form po sprzedaży i dostawę części zamiennych.
