Precyzyjne formowanie wtryskowe tworzyw sztucznych jest podstawą nowoczesnej produkcji. Pozwala nam tworzyć skomplikowane części z tolerancjami tak wąskimi, jak 2 do 5 mikronów. Niezależnie od tego, czy jest to ratujące życie urządzenie klasy medycznej , czy mikroskopijny element elektroniczny , margines błędu wynosi w rzeczywistości zero. Osiągnięcie tego poziomu dokładności wymaga czegoś więcej niż tylko standardowej maszyny; wymaga wyrafinowanej , precyzyjnej formy z tworzywa sztucznego i głębokiego zrozumienia nauk o materiałach.
W tym przewodniku przedstawiamy siedem podstawowych rzeczy, które musisz wiedzieć o formowaniu precyzyjnym. Zbadamy, w jaki sposób niestandardowe podejście do projektowania narzędzi, zastosowanie systemów wielogniazdowych i rygorystyczna kontrola procesu łączą się, aby zapewnić światowej klasy wyniki. Jeśli chcesz skalować produkcję przy zachowaniu całkowitej spójności, te „7 rzeczy, które warto wiedzieć” posłużą jako strategiczny plan działania.
Kiedy mówimy o wysokiej precyzji, mówimy o wymiarach, które pozostają niezmienne przez miliony cykli. Precyzyjna forma z tworzywa sztucznego musi być zaprojektowana tak, aby wytrzymała ogromne ciśnienie bez odkształcenia. W przeciwieństwie do form ogólnego przeznaczenia, narzędzia te są często wykonane z najwyższej jakości stali hartowanej (takiej jak H13 lub S136), aby zapewnić, że linie podziału pozostaną wyraźne, a wymiary pozostaną prawdziwe.
W standardowym projekcie formowania akceptowalna może być tolerancja ± 0,1 mm. Jednakże w przypadku komponentów elektronicznych o wysokiej wydajności często operujemy w zakresie ± 0,01 mm lub nawet ± 0,005 mm. Aby to osiągnąć, precyzyjna forma do tworzywa sztucznego musi uwzględniać określoną szybkość skurczu użytej żywicy. Nawet 0,1% odchylenie w chłodzeniu materiału może spowodować, że część będzie niezgodna ze specyfikacją, co sprawi, że początkowa faza projektowania stanie się najbardziej krytycznym etapem w całym cyklu życia.
Narzędzia o wysokiej precyzji wymagają zaawansowanych kanałów chłodzących. Często stosujemy chłodzenie konforemne, gdzie linie wodne dopasowują się dokładnie do konturu części. Zapewnia to równomierne rozpraszanie ciepła, zapobiegając „odkształceniom” lub „zapadnięciom”, które mogłyby zrujnować geometrię niestandardowej części. Utrzymując stabilną temperaturę w precyzyjnej plastikowej formie , zapewniamy, że pierwsza część dnia będzie identyczna z ostatnią częścią nocy.
„Plastik” stosowany w procesie formowania wtryskowego nie jest pojedynczą substancją; jest to złożony koktajl polimerów, wypełniaczy i dodatków. W przypadku prac precyzyjnych najważniejsze są właściwości płynięcia materiału (wskaźnik płynięcia) i stabilność termiczna. Nie można osiągnąć wyników na poziomie medycznym przy użyciu materiału, który zachowuje się niespójnie.
Do zadań precyzyjnych często używamy żywic o wysokiej wydajności, takich jak PEEK, PPS lub LCP. Materiały te charakteryzują się wysoką wytrzymałością strukturalną i niską rozszerzalnością cieplną. W połączeniu z precyzyjną formą z tworzywa sztucznego wytwarzają części, które mogą zastąpić elementy metalowe w zastosowaniach lotniczych i motoryzacyjnych.
Aby zapewnić sukces precyzyjnych form plastikowych , należy użyć żywic dziewiczych. Materiały pochodzące z recyklingu często mają niespójną masę cząsteczkową, co powoduje nieprzewidywalny skurcz. Jeśli materiał kurczy się inaczej w każdym cyklu, utracone są tolerancje wysokiej precyzji. W branżach o wysokich stawkach, takich jak opieka zdrowotna, zastosowanie certyfikowanej żywicy klasy medycznej gwarantuje, że część jest bezpieczna, biokompatybilna i stabilna wymiarowo.
Jeśli musisz wyprodukować miliony części, forma jednogniazdowa jest zbyt wolna. Jednak przejście na precyzyjną formę do tworzyw sztucznych z wieloma gniazdami wprowadza nowe wyzwanie: zapewnienie, że z każdego wnęki zostanie wytworzona identyczna część. To tutaj „sztuka” precyzyjnego formowania spotyka się z „nauką”.
W układzie wielogniazdowym przepływ tworzywa sztucznego musi być idealnie zrównoważony. Jeśli jedno wgłębienie wypełnia się szybciej niż drugie, części będą miały różną wagę i wymiary. Aby sobie z tym poradzić, używamy systemów „gorących kanałów” z indywidualną regulacją temperatury dla każdej dyszy. Pozwala nam to precyzyjnie dostroić ciśnienie w każdym narożniku precyzyjnej formy z tworzywa sztucznego , zapewniając równomierną wydajność niezależnie od tego, czy masz 4, 16 czy 64 gniazda.
„Brama” to miejsce, w którym plastik wchodzi do wnęki. W precyzyjnej formie z tworzywa sztucznego z wieloma wnękami , umiejscowienie bramki jest wszystkim. Często używamy „zaworów”, których otwarcie i zamknięcie można zaprogramować z dokładnością do milisekundy. Zapobiega to „zaciąganiu się” i zapewnia, że kosmetyczne wykończenie elementu elektronicznego lub obudowy klasy medycznej będzie bezbłędne.
Zbudowanie wielogniazdowej precyzyjnej formy do tworzywa sztucznego jest znaczącą inwestycją początkową. Jednakże koszt jednej części drastycznie spada wraz ze wzrostem objętości. Kluczem jest zapewnienie producentowi narzędzi możliwości utrzymania wysokiej precyzji na całej płycie. Źle wykonane narzędzie wielogniazdowe będzie skutkować wysokim wskaźnikiem braków, co szybko eliminuje wszelkie oszczędności wynikające z krótszych czasów cykli.
W przypadku niektórych precyzyjnych części środowisko, w którym są formowane, jest równie ważne jak sama maszyna. Pojedyncza cząstka kurzu może zniszczyć zawór klasy medycznej lub zakłócić przewodność delikatnego elementu elektronicznego.
Urządzenia do formowania precyzyjnego często działają zgodnie ze standardami pomieszczeń czystych klasy ISO 7 lub 8. Oznacza to, że powietrze jest filtrowane, a wilgotność jest ściśle kontrolowana. W takich środowiskach precyzyjna forma z tworzywa sztucznego jest chroniona przed zanieczyszczeniami, które mogą powodować wady powierzchni.
Aby zachować wysoką precyzję i czystość, do wyjmowania części z używamy ramion robotycznych precyzyjnej formy plastikowej . Zapobiega to kontaktowi z ludźmi, który mógłby wprowadzić oleje lub komórki skóry. W przypadku niestandardowych projektów wymagających operacji dodatkowych, takich jak montaż lub zgrzewanie ultradźwiękowe, wykonanie tego w pomieszczeniu czystym zapewnia, że cały łańcuch produkcyjny spełnia najwyższe standardy jakości.
Nowoczesna, precyzyjna wtryskarka to w zasadzie szybki komputer, który topi plastik. Monitoruje setki punktów danych w czasie rzeczywistym, aby mieć pewność, że precyzyjna forma do tworzyw sztucznych działa dokładnie tak, jak zamierzono.
Używamy „Formowania Naukowego”, aby stworzyć solidny proces. Obejmuje to rejestrowanie dokładnego ciśnienia, temperatury i prędkości każdego strzału. Jeśli czujnik wykryje zmianę ciśnienia o 0,1%, system może automatycznie oznaczyć tę konkretną część jako podejrzaną. Ten poziom kontroli pozwala nam zagwarantować integralność każdej niestandardowej części.

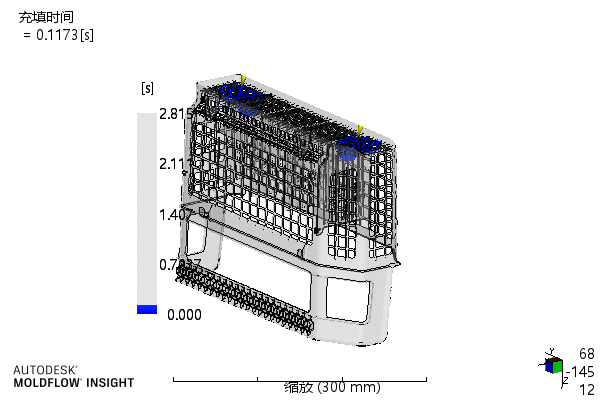

Zanim w ogóle wytniemy stal na precyzyjną formę do tworzywa sztucznego , przeprowadzamy symulacje „Moldflow”. Te cyfrowe narzędzia przewidują, jak będzie przepływać tworzywo sztuczne, gdzie może zostać uwięzione powietrze i gdzie część może się wypaczyć. Rozwiązując te problemy w środowisku wirtualnym, zmniejszamy liczbę fizycznych „prób”, oszczędzając czas i zapewniając, że końcowe narzędzie będzie wysokiej jakości od pierwszego dnia.
Nie można twierdzić, że jest „wysoka precyzja”, jeśli nie można jej zmierzyć. Do sprawdzenia, czy części wychodzące z precyzyjnej formy z tworzywa sztucznego odpowiadają specyfikacjom klienta, wymagany jest specjalistyczny sprzęt metrologiczny.
Standardowe suwmiarki nie wystarczą do elementu elektronicznego o funkcjach na poziomie mikrona. Używamy:
CMM (współrzędnościowe maszyny pomiarowe): wykorzystują sondę fizyczną do mapowania współrzędnych 3D części.
Optyczne systemy wizyjne: wykorzystują kamery i lasery o wysokiej rozdzielczości do pomiaru części bez ich dotykania, co jest niezbędne w przypadku miękkich i delikatnych części niestandardowych .
Skanowanie rentgenowskie/CT: W przypadku skomplikowanych urządzeń klasy medycznej z kanałami wewnętrznymi, skanowanie CT pozwala nam sprawdzić wnętrze części bez jej niszczenia.
Jedną z największych przeszkód w produkcji jest „luka” pomiędzy działającym prototypem a produkcją masową. Niestandardowy prototyp może działać idealnie, ale skalowanie go do precyzyjnej formy z tworzywa sztucznego z wieloma gniazdami wymaga innego nastawienia inżynierów.
Czasami używamy „oprzyrządowania mostowego” — tymczasowej precyzyjnej formy z tworzywa sztucznego wykonanej z aluminium lub miękkiej stali. Dzięki temu możemy wyprodukować kilka tysięcy części w celu przetestowania rynku i procesu montażu, zanim zdecydujemy się na narzędzie produkcyjne działające w milionach cykli.
„Sekretnym sosem” zapewniającym wysoką precyzję sukcesu jest DFM. Angażując projektanta form na wczesnym etapie opracowywania produktu, możemy zasugerować niewielkie zmiany — takie jak dodanie przeciągu o 1 stopień lub pogrubienie ścianki — które sprawią, że precyzyjna forma do tworzyw sztucznych będzie znacznie bardziej niezawodna. To oparte na współpracy podejście gwarantuje, że końcowy, niestandardowy produkt będzie nie tylko wysoce precyzyjny, ale także opłacalny w produkcji na dużą skalę.
Formowanie wtryskowe o wysokiej precyzji to symfonia inżynierii, inżynierii materiałowej i kontroli procesów opartej na danych. Niezależnie od tego, czy opracowujesz rewolucyjne narzędzie klasy medycznej , czy technologię podzespołów elektronicznych nowej generacji , znajomość tych siedmiu czynników jest niezbędna. Wysokiej jakości precyzyjna forma z tworzywa sztucznego jest podstawą sukcesu Twojego produktu. Stawiając na pierwszym miejscu wąskie tolerancje, czystość materiału i zaawansowaną metrologię, masz pewność, że każda wyprodukowana część będzie świadectwem jakości i niezawodności.
P1: Jaka jest średnia żywotność precyzyjnej formy z tworzywa sztucznego? Odp.: Wysokiej klasy precyzyjna forma z tworzywa sztucznego wykonana z hartowanej stali może wytrzymać 1 milion cykli lub więcej przy odpowiedniej konserwacji. W przypadku narzędzi o dużej objętości wielogniazdowych ta trwałość ma kluczowe znaczenie dla zwrotu z inwestycji.
P2: Dlaczego formowanie precyzyjne jest droższe niż formowanie standardowe? Odp.: Koszty wynikają z niezwykle dokładnej obróbki CNC wymaganej do zbudowania precyzyjnej formy do tworzywa sztucznego , użycia wysokiej jakości materiałów oraz wolniejszych, bardziej kontrolowanych cykli produkcyjnych niezbędnych do utrzymania tolerancji.
P3: Czy do produkcji precyzyjnych części można zastosować dowolny plastik? Odp.: Nie. Niektóre tworzywa sztuczne mają wysoki współczynnik skurczu lub słabą stabilność termiczną. W przypadku niestandardowych części precyzyjnych zazwyczaj zalecamy żywice klasy inżynieryjnej, które zapewniają przewidywalne zachowanie podczas procesu chłodzenia.
W naszym zakładzie nie tylko „tworzymy formy”; projektujemy rozwiązania dla najbardziej wymagających branż na świecie. Jako oddany lider w tej dziedzinie reprezentuję fabrykę, która łączy lata dziedzictwa technicznego z najnowszymi osiągnięciami w zakresie inteligentnej produkcji. Nasz warsztat wyposażony jest w szybkie centra CNC z Japonii oraz maszyny EDM, które pozwalają nam osiągnąć dokładność „submikronową” wymaganą w przypadku wysokiej jakości precyzyjnych form do tworzyw sztucznych.
Jesteśmy niezmiernie dumni z naszej roli partnera B2B dla światowych liderów w sektorze medycznym i elektronicznym. Naszą siłą jest kompleksowa obsługa — od wstępnej analizy DFM i niestandardowego projektu narzędzia po masową produkcję wielogniazdową w naszych certyfikowanych pomieszczeniach czystych. Współpracując z nami, nie kupujesz tylko narzędzia; zyskujesz dostęp do naszej głębokiej wiedzy specjalistycznej w zakresie inżynierii materiałowej i optymalizacji procesów. Dokładamy wszelkich starań, aby każdy dostarczony przez nas element elektroniczny lub część klasy medycznej doskonale odzwierciedlała Twoją wizję i nasz kunszt.
