Yixun
yixunmold

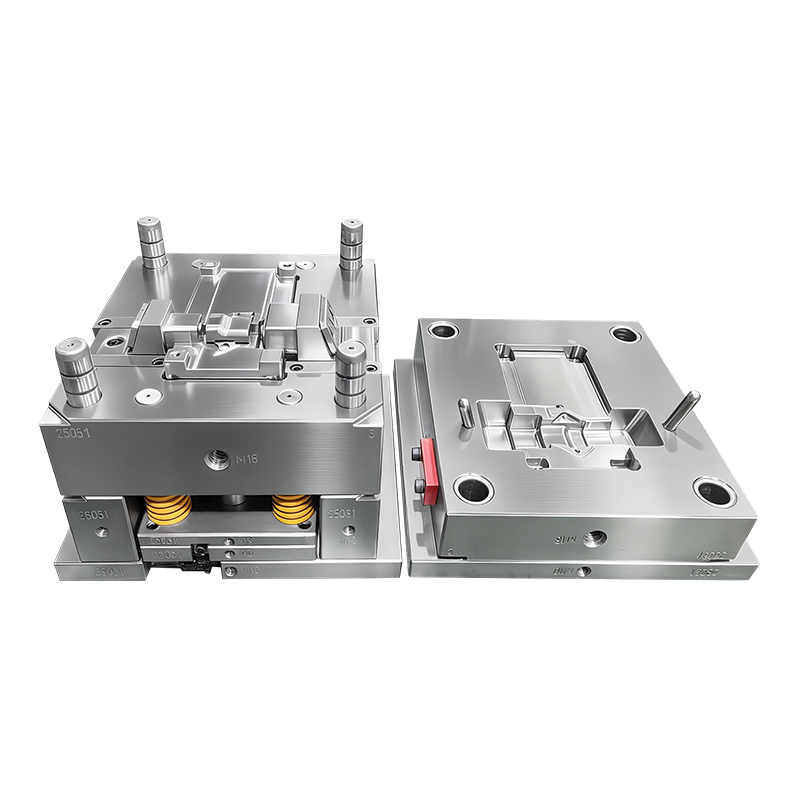

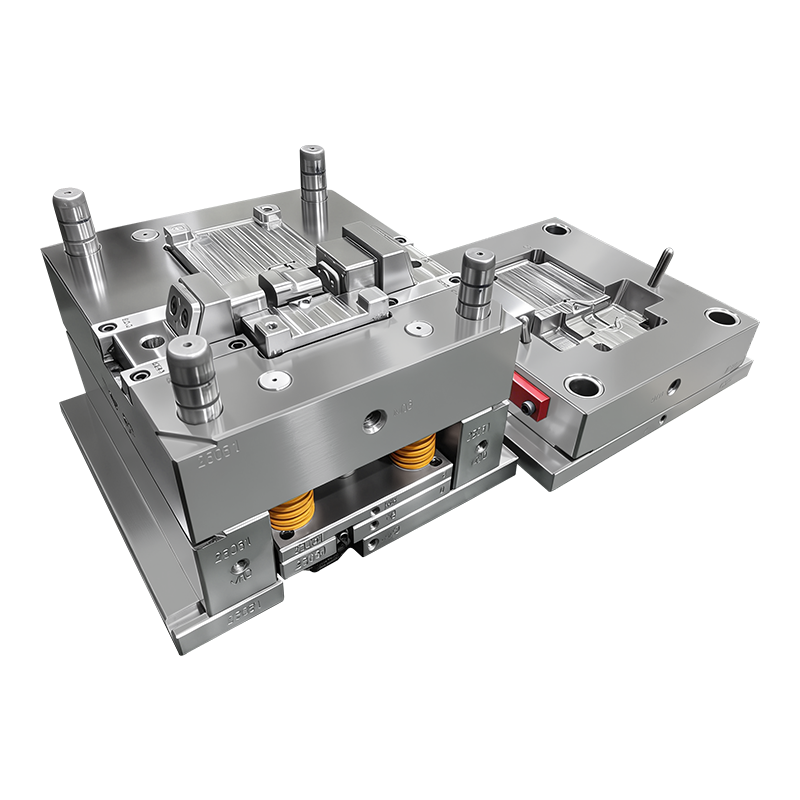

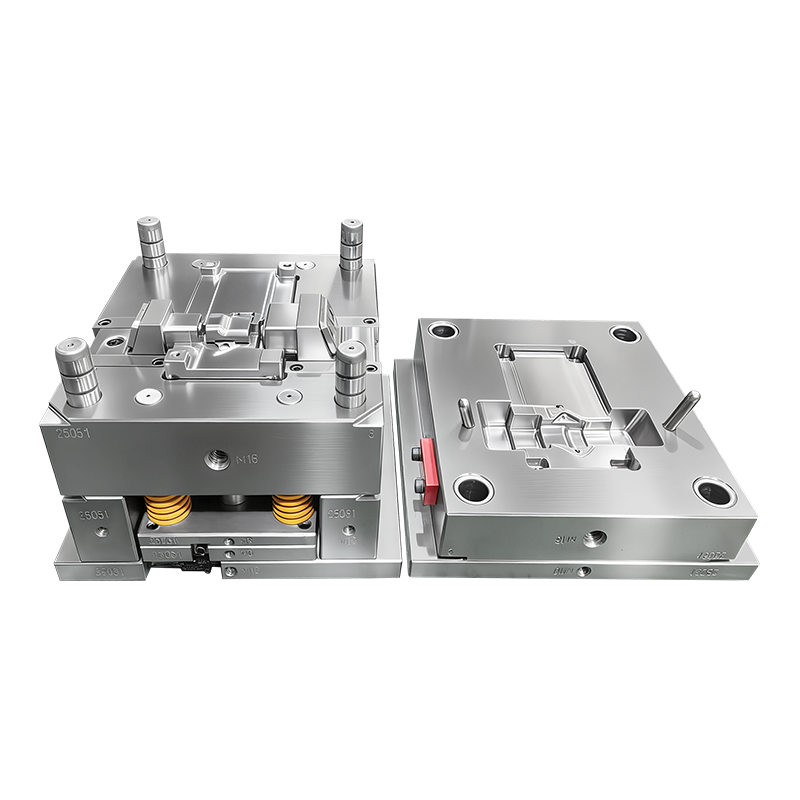

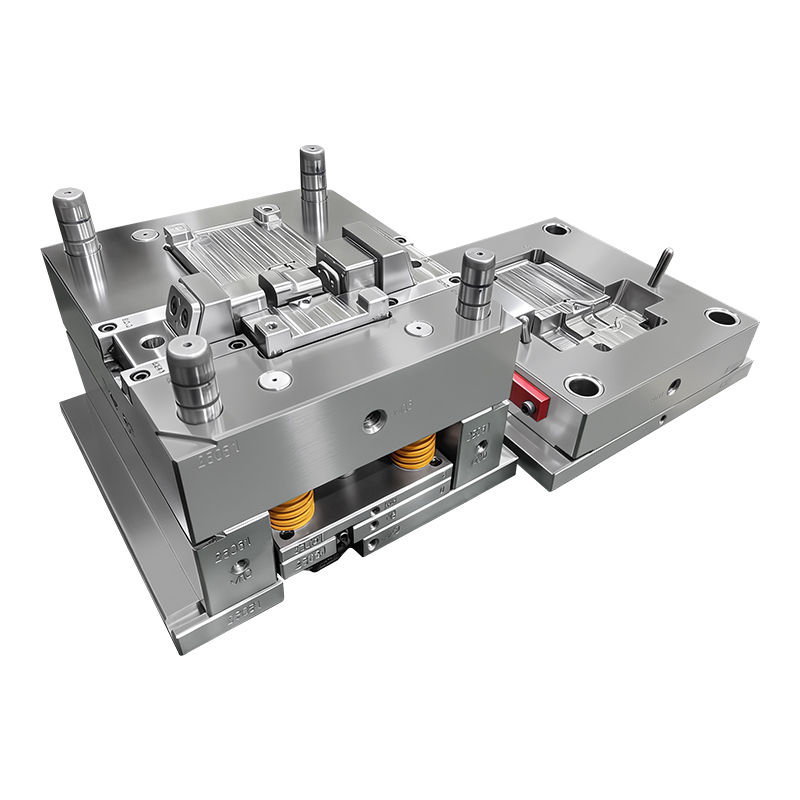

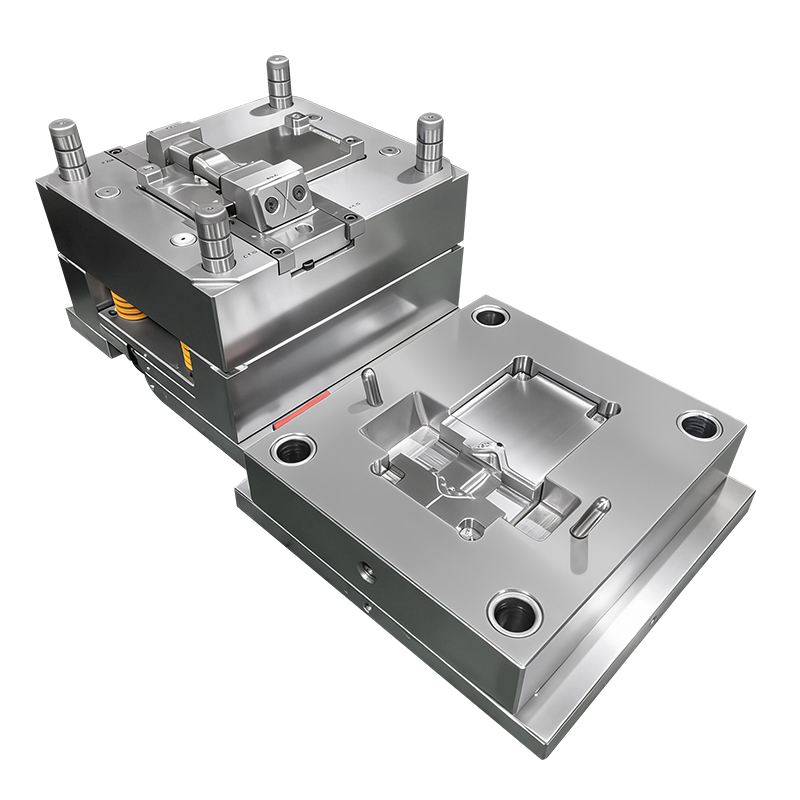

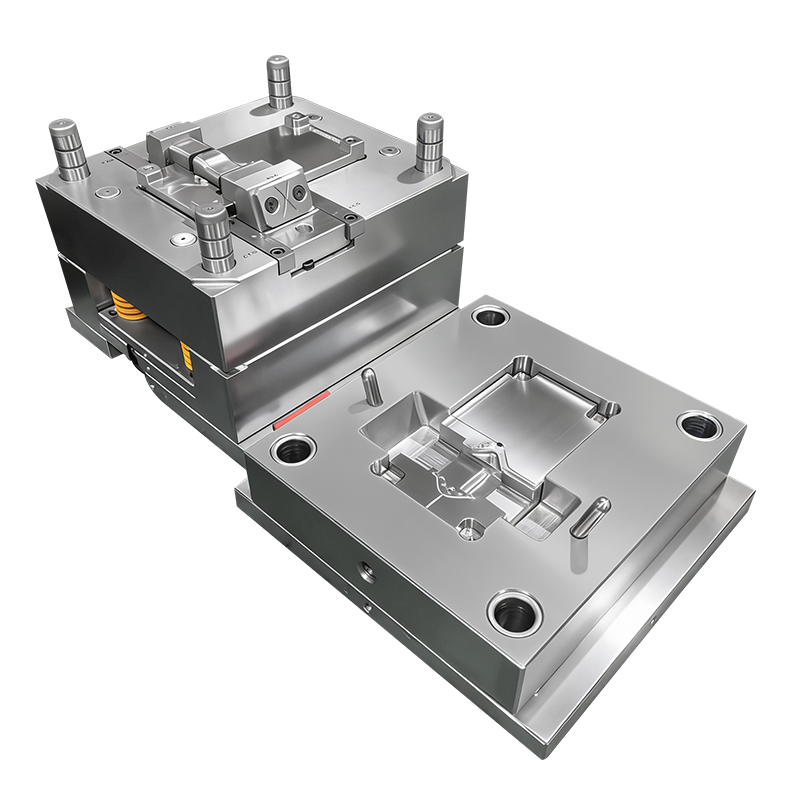

Nasza precyzyjna, wielogniazdowa forma wtryskowa została zaprojektowana wyłącznie do produkcji wysokiej jakości złączy zasilających blokujących światło, w połączeniu z gotowymi złączami wykonanymi z ABS + UV White 9010 – materiału blokującego światło, który spełnia wymagania elektryczne i optyczne klasy przemysłowej. Jak pokazano na ilustracji, forma łączy zaawansowane mechanizmy wyciągania rdzenia i precyzyjnego wyrzucania, podczas gdy gotowe złącza zasilania charakteryzują się precyzyjnymi interfejsami stykowymi, solidną integralnością strukturalną i doskonałymi właściwościami blokowania światła, co czyni je idealnymi do zastosowań w elektronice użytkowej, elektronice samochodowej i przemysłowych zastosowaniach w dystrybucji energii. Zapewniamy kompleksowe rozwiązanie obejmujące projektowanie form, produkcję i wtrysk gotowego złącza zasilania, zapewniając stałą precyzję, wysoką wydajność produkcji i oszczędności kosztów dla klientów na całym świecie.
| Cecha | Szczegóły techniczne | Podstawowe zalety |
|---|---|---|
| Precyzyjne mechanizmy ciągnące rdzeń | Hydraulicznie lub mechanicznie napędzane prowadnice boczne do skomplikowanych podcięć i powierzchni stykowych; zsynchronizowane sterowanie ruchem umożliwiające rozformowanie bez uszkodzeń | Umożliwia formowanie skomplikowanych geometrii złączy (gniazda kołków, wypustki blokujące, rowki uszczelniające) bez obróbki końcowej; zapewnia niezawodne działanie styku elektrycznego |
| Projekt formy dostosowany do materiału | Zoptymalizowany dla ABS+UV White 9010 – materiał blokujący światło; dedykowane kanały przepływowe i obwody chłodzące, aby zachować właściwości blokowania światła | Utrzymuje stałą transmisję światła (<0,1% przepuszczalności światła widzialnego) i odporność na promieniowanie UV we wszystkich cyklach produkcyjnych; zapobiega degradacji materiału i niespójności kolorów |
| Wielownękowa konstrukcja o wysokiej wydajności | Konfigurowalny układ ubytków 4–16+; zrównoważony system kanałów gorących/zimnych; znormalizowane powierzchnie podziału | Podwaja/potraja wydajność produkcyjną; zmniejsza jednostkowy koszt formy i koszt produkcji na sztukę; idealne do masowej produkcji złączy zasilania |
| Ultraprecyzyjna kontrola interfejsu stykowego | Wnęka i rdzeń obrabiane za pomocą precyzyjnej elektrodrążarki drutowej i CNC; tolerancje styków do ±0,01 mm; kompensacja skurczu dostosowana do ABS+UV White 9010 | Zapewnia doskonałe współdziałanie z metalowymi stykami; gwarantuje stabilną wydajność elektryczną i minimalną siłę wkładania/wyciągania |
| Trwała konstrukcja formy | Wnęka/rdzeń: stal hartowana H13/SKD61 (HRC 52–56); podstawa formy: S50C/P20; polerowane na lustro powierzchnie stykowe | Wydłuża żywotność formy do ponad 500 000 cykli; wytrzymuje warunki formowania pod wysokim ciśnieniem i w wysokiej temperaturze; utrzymuje precyzję w długich seriach produkcyjnych |
| Kompleksowe rozwiązanie | Zintegrowane usługi: analiza DFM, projektowanie form, precyzyjna obróbka, testowanie form, wtrysk gotowych złączy i kontrola jakości | Upraszcza łańcuch dostaw, skraca czas realizacji i zapewnia stałą jakość formy i gotowych produktów |
| Parametr | Specyfikacje formy | Specyfikacje gotowego złącza zasilania | Opcje niestandardowe |
|---|---|---|---|
| Typ pleśni | Wielogniazdowa forma wtryskowa do złączy zasilających; struktura ciągnąca rdzeń | Blokujące światło złącza zasilania wykonane z ABS+UV White 9010 | Formy 2K/overmold, formy wtryskowe lub formy wtryskowe wspomagane gazem |
| Liczba wnęk | 4–8 ubytków (standard); Ponad 16 ubytków (możliwość dostosowania na dużą skalę) | Pasuje do konfiguracji gniazda formy | Niestandardowa liczba wnęk dla określonych wielkości produkcji |
| Tworzywo | Wnęka/rdzeń: H13/SKD61; podstawa formy: S50C/P20 | ABS+UV Biały 9010 – Blokuje światło | ABS klasy medycznej, trudnopalny PC lub niestandardowe materiały odporne na promieniowanie UV |
| Tolerancja | ±0,01 mm dla interfejsów stykowych; ±0,05 mm dla wymiarów niekrytycznych | Tolerancja styku: ±0,01 mm; wymiar całkowity: ±0,02 mm | Niestandardowe klasy tolerancji do zastosowań ultraprecyzyjnych |
| Wykończenie powierzchni | Politura lustrzana (Ra ≤ 0,2μm) do powierzchni kontaktowych; matowe wykończenie obudowy | Matowe białe wykończenie; przepuszczalność światła: <0,1% światła widzialnego | Niestandardowe tekstury, znakowanie laserowe lub dopasowywanie kolorów |
| Czas cyklu | 25–35 sekund (4 wgłębienia, ABS+UV biały 9010) | Zgodny z czasem cyklu formy | Zoptymalizowany do 20–25 sekund w przypadku serii o dużej objętości |
| Certyfikaty | ISO 9001, RoHS | UL 94 V-0, RoHS, REACH | IATF 16949 (motoryzacja), (zastosowania mające kontakt z żywnością) |
Elektronika konsumpcyjna
Złącza zasilania do smartfonów, laptopów i tabletów (blokowanie światła, aby zapobiec wyciekaniu światła LED)
Porty ładowania i złącza danych do urządzeń do noszenia i inteligentnych urządzeń domowych
Zasilacze i ładowarki akumulatorów (biała obudowa odporna na promieniowanie UV do użytku na zewnątrz)
Elektronika samochodowa
Złącza zasilania pojazdów do systemów informacyjno-rozrywkowych i modułów czujników
Złącza oświetleniowe LED (blokowanie światła, aby zapobiec zakłóceniom świetlnym)
Elementy portu ładowania pojazdów elektrycznych (biała obudowa odporna na promieniowanie UV do użytku zewnętrznego)
Dystrybucja energii przemysłowej
Złącza przemysłowego panelu sterowania (blokowanie światła w celu zapobiegania zakłóceniom sygnału)
Złącza zasilające dla urządzeń automatyki przemysłowej
Zewnętrzne złącza elektryczne (biała obudowa odporna na promieniowanie UV do trudnych warunków)
Urządzenia medyczne
Złącza zasilania sprzętu medycznego (blokowanie światła, aby zapobiec degradacji komponentów wrażliwych na światło)
Złącza urządzeń diagnostycznych (biała obudowa odporna na promieniowanie UV do środowisk sterylnych)
Projektowanie i inżynieria form
Projekt 3D CAD/CAM z analizą DFM i symulacją przepływu formy (CAE) w celu optymalizacji rozmieszczenia bramki, chłodzenia i wyrzucania materiału ABS+UV White 9010.
Analiza elementów skończonych (FEA) w celu sprawdzenia integralności strukturalnej w warunkach formowania pod wysokim ciśnieniem i zapobiegania wypaczeniom.
Precyzyjna obróbka
Szybkie frezowanie CNC, elektroerozja drutowa i wtapianie EDM do wytwarzania wnęk/rdzenia i prowadnic.
Hartowanie, odpuszczanie i precyzyjne szlifowanie w celu uzyskania wąskich tolerancji i lustrzanego wykończenia powierzchni stykowych.
Formowanie wtryskowe
Wtryskarki z serwonapędem i sterowaniem w pętli zamkniętej zapewniające stałe dozowanie materiału i ciśnienie; beczki o kontrolowanej temperaturze, aby zachować właściwości ABS + UV White 9010.
Zautomatyzowane systemy podawania i wyrzucania minimalizują błędy ludzkie i zapewniają stałą jakość części.
Ścisła kontrola jakości
Kontrola wymiarowa: CMM (współrzędnościowa maszyna pomiarowa) i skanery optyczne do 100% krytycznej weryfikacji wymiarów interfejsów stykowych.
Walidacja materiału: Testowanie przepuszczalności światła, badanie odporności na promieniowanie UV i sprawdzanie spójności kolorów dla materiału ABS + UV White 9010.
Testowanie wydajności: badanie siły wstawiania/wyciągania, badanie przewodności elektrycznej i badanie trwałości środowiskowej (cykliczne zmiany temperatury, ekspozycja na promieniowanie UV).
Dostosowywanie projektu złącza: liczba styków, geometria interfejsu stykowego, mechanizmy blokujące i funkcje uszczelniające dostosowane do Twojego zespołu.
Dostosowanie konfiguracji formy: skalowanie liczby gniazd, integracja systemu gorących kanałów i konstrukcja zgodna z automatyzacją (gotowość do odbioru przez robota).
Personalizacja materiału i wykończenia: Materiały klasy medycznej, trudnopalne lub niestandardowe, odporne na promieniowanie UV; dopasowywanie kolorów, znakowanie laserowe i niestandardowe tekstury.
Rozwiązania w zakresie złączy hybrydowych: formowanie wkładkowe metalowych styków/osłon, formowanie obtryskowe dla zespołów złączy wykonanych z dwóch materiałów oraz zintegrowane elementy uszczelniające.
Specjalizacja złączy: Koncentrujemy się wyłącznie na precyzyjnym projektowaniu form złączy zasilania, mając udokumentowane doświadczenie w produkcji wysokiej jakości złączy blokujących światło dla klientów na całym świecie.
Specjalizacja materiałowa: Dogłębna znajomość właściwości materiału ABS+UV White 9010 – Light Blocking zapewnia optymalną konstrukcję formy i obróbkę w celu zachowania właściwości blokowania światła i odporności na promieniowanie UV.
Ekonomiczna produkcja masowa: nasze formy wielogniazdowe i zautomatyzowane procesy obniżają koszty jednostkowe o 30–50% w porównaniu z montażem jednogniazdowym lub ręcznym.
Zgodność na całym świecie: nasze formy i złącza spełniają standardy UL, RoHS, REACH i IATF 16949, odpowiednie do wdrożenia na rynku globalnym.
Kompleksowe wsparcie: od wstępnych konsultacji projektowych po masową produkcję i konserwację posprzedażną – jesteśmy zaufanym partnerem w produkcji precyzyjnych złączy zasilania.
