Przewodnik po teksturowaniu form wtryskowych: standardy, procesy i sposoby wyboru idealnego wykończenia

Czy zastanawiałeś się kiedyś, w jaki sposób Twój elegancki laptop uzyskuje subtelne, matowe wykończenie odporne na odciski palców lub jak wykończenie wnętrza samochodu przypomina miękką skórę zamiast twardego plastiku? Sekret często kryje się w krytycznym, ale zakulisowym procesie: teksturowaniu formy wtryskowej.

Na tym blogu odkryjemy tajemnicę tego fascynującego rzemiosła. Zbadamy, co to jest, jak to się robi, ogromny świat dostępnych tekstur i kluczowe standardy zapewniające spójność od projektu po masową produkcję.

Co to jest teksturowanie form?

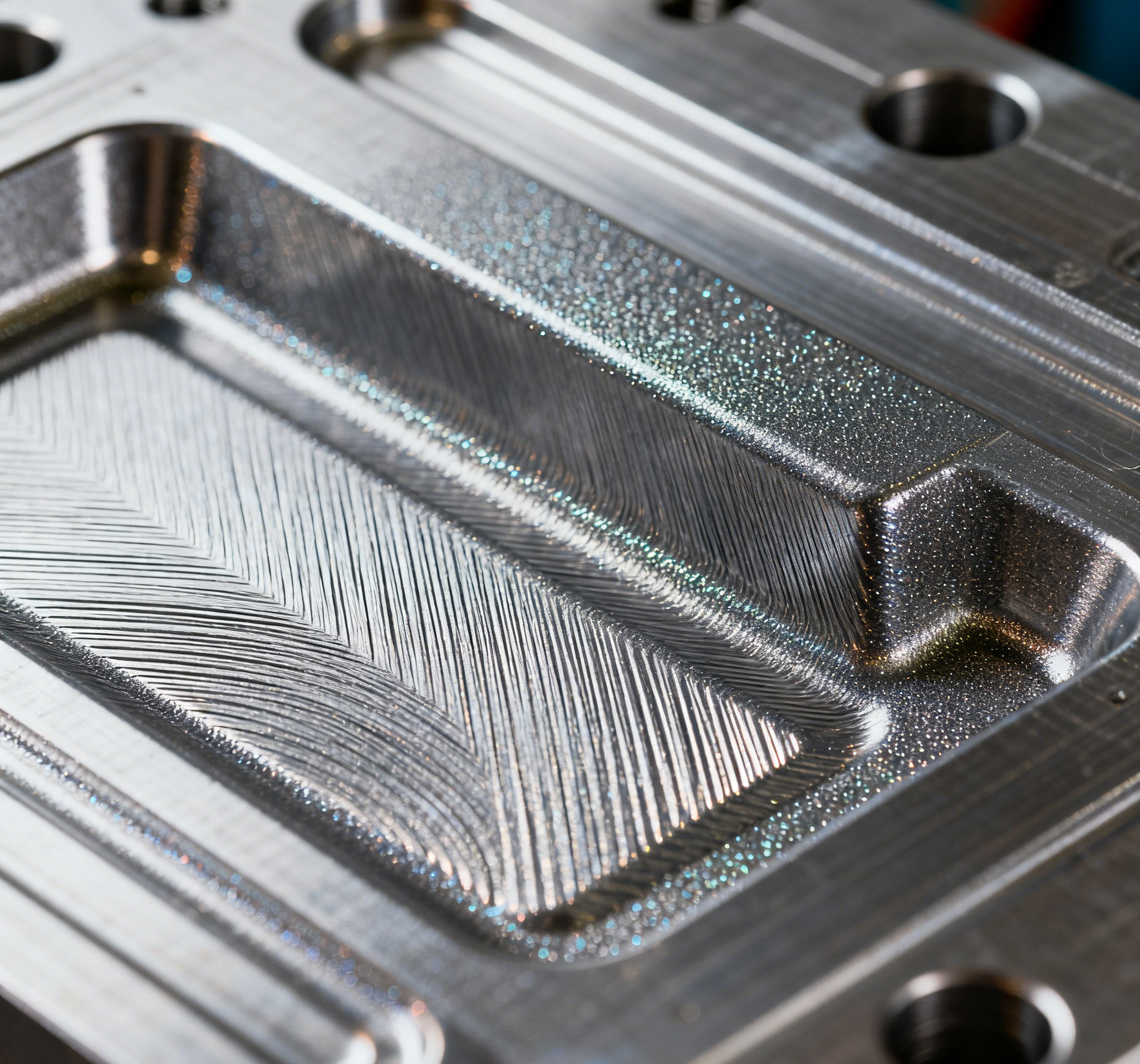

Teksturowanie formy to subtraktywny proces produkcyjny wykonywany bezpośrednio na powierzchni wnęki stalowej formy wtryskowej. Dzięki kontrolowanemu trawieniu chemicznemu tworzone są wzory od mikroskopijnych do makroskopowych. Kiedy tworzywo sztuczne jest wtryskiwane do tej teksturowanej wnęki, wzór jest wiernie odwzorowywany na każdej wyprodukowanej części z tworzywa sztucznego.

Wynik? Zwiększona estetyka, lepsze wrażenia dotykowe, korzyści funkcjonalne i możliwość ukrycia nieodłącznych wad formowania, takich jak linie przepływu.

Proces teksturowania: od projektu do rzeczywistości

Podróż teksturą wymaga ścisłej współpracy między projektantami, twórcami form i specjalistami od tekstur.

1. Projekt i wybór: Proces rozpoczyna się od projektu CMF (kolor, materiał, wykończenie). Korzystając z wzorników tekstur fizycznych udostępnionych przez usługodawców, projektanci wybierają pożądany wygląd i styl.

2. Przygotowanie formy: Stalowy rdzeń/wnęka formy jest najpierw polerowany do doskonałego wykończenia. Obszary krytyczne, które muszą pozostać gładkie (takie jak linie podziału lub powierzchnie uszczelniające), są starannie maskowane taśmą ochronną lub lakierem.

3. Etapy wytrawiania rdzenia:

• Nakładanie fotomaski: Na powierzchnię formy nakładana jest powłoka światłoczuła.

• Naświetlanie: Folię (fotonarzędzie) zawierającą wzór tekstury umieszcza się na formie i wystawia na działanie światła UV, co utwardza ​​fotomaskę w obszarach wzoru.

• Rozwój: Nienaświetlony, miękki fotolit jest zmywany, odsłaniając gołą stal o dokładnym wzorze tekstury.

• Trawienie chemiczne (etap „magiczny”): Formę zanurza się w kąpieli kwasowej lub zasadowej. Substancje chemiczne powodują korozję odsłoniętej stali, tworząc teksturę 3D. Głębokość jest kontrolowana przez czas i temperaturę.

• Czyszczenie i zdejmowanie: Forma jest dokładnie czyszczona, a wszelkie pozostałości fotomaski i maskowania są usuwane.

4. Pobieranie próbek i zatwierdzanie: Teksturowana forma jest testowana na prasie wtryskowej. Pierwsze ujęcia są sprawdzane pod kątem wyglądu tekstury, koloru (tekstury wpływają na odbicie światła) i, co najważniejsze, łatwości wyjmowania z formy.

Wszechświat tekstur: która z nich jest dla Ciebie odpowiednia?

Biblioteki tekstur są ogromne, ale ogólnie można je podzielić na kilka kategorii:

• Skóra licowa: PU, jaszczurka, struś i klasyczny 荔枝纹 (wzór liczi). Idealny do wnętrz samochodowych, elektroniki premium i towarów osobistych.

• Wzory geometryczne: wykończenia szczotkowane (linia włosa), płytki diamentowe, kropki, fale, rowki CD. Oferuje nowoczesny, techniczny wygląd.

• Wykończenia matowe i satynowe (najczęściej): od drobnych do gruboziarnistych wykończeń „piaskowych”. Najlepszy wybór, jeśli chodzi o eliminację odblasków i odcisków palców na elektronice użytkowej i narzędziach.

• Naturalne tekstury: słoje drewna, kamień, włókno węglowe i wszechobecna skórka pomarańczowa, doskonałe do ukrywania defektów.

• Tekstury funkcjonalne: Agresywne, antypoślizgowe wzory na uchwytach lub dotykowe lokalizatory dla przycisków.

Język tekstur: kluczowe standardy branżowe

Aby uniknąć kosztownych nieporozumień, branża opiera się na standardowych systemach klasyfikacji tekstur. Oto główni gracze:

• VDI 3400 (Globalny benchmark): Stworzony przez Niemieckie Stowarzyszenie Inżynierów, jest to najbardziej uniwersalny „język”. Tekstury są numerowane (np. VDI 3400 #27), przy czym niższa liczba oznacza grubszą, głębszą teksturę, a wyższa liczba oznacza delikatniejsze i gładsze wykończenie. To złoty standard dla projektów globalnych.

• Standardy Mold-Tech i Yick Sang (The Commercial Giants): Są to obszerne, zastrzeżone biblioteki próbek od wiodących na świecie dostawców usług teksturowania. Marki często określają tekstury bezpośrednio z tych katalogów (np. „MT-11020” lub „YS-xxxx”). Mają ogromny wpływ, szczególnie w obrębie określonych łańcuchów dostaw (Mold-Tech na Zachodzie, Yick Sang w Azji).

• Standardy wykończenia SPI/SPE (The Legacy System): Starsza amerykańska norma Towarzystwa Inżynierów Tworzyw Sztucznych, wykorzystująca kody literowe/cyfrowe (np. A-1 dla drobnego piaskowania, C-1 dla lekkiej tekstury). Nadal spotykany w niektórych sklepach w Ameryce Północnej, ale w dużej mierze wyparty przez VDI.

• ISO 1302 – Mierzalna prawda: To nie jest standard estetyczny, ale standard pomiaru chropowatości powierzchni (określający wartości Ra, Rz). W przypadku prac wymagających dużej precyzji połączenie opisu tekstury z parametrem chropowatości (np. „VDI #30, Ra ≤ 3,2 µm”) zapewnia wymierną kontrolę jakości wykraczającą poza dopasowanie wizualne.

Profesjonalne wskazówki dotyczące udanego produktu teksturowanego

1. Zwiększ kąt pochylenia: Teksturowane powierzchnie zwiększają tarcie. Zawsze należy dodać 1° do 3° (lub więcej) dodatkowego przeciągu do teksturowanych ścian w porównaniu z gładką powierzchnią, aby zapobiec uszkodzeniom spowodowanym wyjęciem z formy.

2. Weź pod uwagę skurcz materiału: Różne tworzywa sztuczne (ABS, PP, TPE) kurczą się z różną szybkością, co może subtelnie zmieniać ostateczną głębokość i wygląd tekstury. Porozmawiaj o tym ze swoją formierką.

3. Prototypuj i zatwierdzaj próbkę fizyczną: Nigdy nie finalizuj tekstury w oparciu o próbkę papieru lub sam obraz cyfrowy. Zawsze zatwierdzaj teksturowaną płytkę testową lub części pierwszego wtrysku z rzeczywistej stali formierskiej.

4. Określ wyraźnie na rysunkach: Twój rysunek formy powinien zawierać: „TEKSTRUKTURA WEDŁUG [standardu i numeru, np. VDI 3400 #35] NA OPISANYCH POWIERZCHNIACH”. Wyraźnie zaznaczaj obszary z teksturą liniami granicznymi.

Wniosek

Teksturowanie formy przekształca zwykłe części z tworzyw sztucznych w produkty o doskonałym dotyku, wyglądzie i funkcjonalności. Rozumiejąc proces, bogate słownictwo dotyczące tekstur i znaczenie uniwersalnych standardów, takich jak VDI 3400, możesz wypełnić lukę między swoją kreatywną wizją a możliwą do wyprodukowania rzeczywistością o wysokiej jakości. Pamiętaj: wykończenie tkwi w szczegółach, a te szczegóły zaczynają się w formie.
