Sztuka i nauka o wtrysku Polowanie pleśni: kompleksowy przewodnik

Część 1: Gdzie polerować? Strefy krytyczne formy

Polerowanie nie polega na tym, aby cała pleśń błyszczy. Jest to ukierunkowany proces stosowany do wszystkich powierzchni, które kontaktują się z stopionym plastikiem i wpływają na wygląd, wymiary lub demolowanie części. Oto kluczowe obszary:

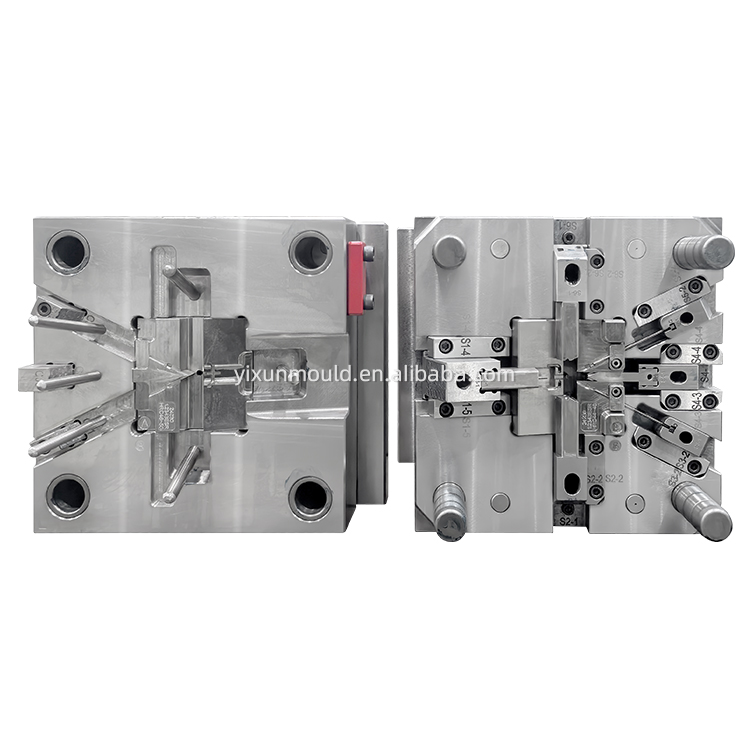

1. Powierzchnie formowania części (wnęka i rdzeń):

• Wykończenia o wysokiej glosie i lustrze: w przypadku produktów takich jak kosmetyczne osłony lub wykończenia motoryzacyjne, wnęka i rdzeń wymagają nieskazitelnego lakieru lustrzanego (często do 6000 piaski i nie tylko). Jest to najbardziej wymagający poziom polerowania.

• Teksturowane i matowe wykończenia: W przypadku skórzanych ziarna lub matowych powierzchni forma jest najpierw wytrawiona (Teksturowanie EDM). Polerowanie ma kluczowe znaczenie przed trawieniem, aby zapewnić jednolitą podstawę, a po delikatnym usuwaniu gruzu bez zmiany głębokości tekstury.

2. System demoldingu:

• Wskazówka PIN: Ta twarz kontaktuje się bezpośrednio z częścią. Szorstka końcówka może powodować znaki wyrzutu ( „Blush”), przeciągnąć, a nawet uszkodzić część. Musi być gładki.

• Strona szpilki: Chociaż nie dotyka części, polerowana strona zapewnia płynny ruch w otworze prowadzącym, zapobiegając zwężeniu i pęknięciu.

• Sudyk i podnośniki: ich powierzchnie formujące (które dotykają części) i przesuwane twarze muszą być wypolerowane. Zapewnia to łatwe wydanie części i zapobiega noszeniu i przejęciu.

• Pinsy wyrzutowe: To punkt centralny.

3. System biegaczy i bramkowania:

• Sprue, biegacze i bramy potrzebują gładkich ścian wewnętrznych. Zmniejsza to odporność na przepływ, zapobiega degradacji materiałów i minimalizuje problemy takie jak ciąging.

4. System odpowietrzania:

• Kanały odpowietrzające są lekko wypolerowane w celu usunięcia burr z obróbką bez zmiany krytycznej głębokości, upewniając się, że mogą zwolnić powietrze bez tworzenia lampy błyskowej.

5. Powierzchnie odcięcia i uszczelniania:

• Linie rozstające, blokady i inne powierzchnie uszczelniające są wypolerowane płasko i gładkie, aby zapobiec błyskowi i zapewniają ciasne uszczelnienie pod ciśnieniem.

Część 2: Co to jest szpilka wyrzutni? Forma „pchaj ręka ”

Aby zrozumieć, dlaczego piny wyrzutu są priorytetem polerowania, zdefiniujmy je po prostu.

Pin-wyrzutnik jest standardowym komponentem w kształcie pinu w systemie wyrzucania pleśni. Pomyśl o tym jak o pchnięciu formy. ”

Po otwarciu plastiku i formy, piny te są mechanicznie napędzane do przodu, aby odepchnąć gotową część z rdzenia. Są one niezbędne do zautomatyzowanej produkcji i ochrony części przed uszkodzeniem podczas demoldingu.

Połącz do polerowania: ponieważ końcówka PIN naciska bezpośrednio na plastik, jego wykończenie powierzchni jest najważniejsze. Słabo wypolerowana końcówka jest główną przyczyną wad wizualnych. Właśnie dlatego skrupulatnie polerujemy zarówno jego końcówkę (dla części estetyki), jak i jej bok (dla płynnej operacji).

Część 3: Kiedy polerowanie jest kompletne? Kryteria sukcesu

Wiedza, kiedy zatrzymać, jest tak ważna, jak wiedza od czego zacząć. „Done ” jest zdefiniowane przez kombinację mierzalnych standardów i testów funkcjonalnych.

1. Chropowatość powierzchni (miara ilościowa):
   Jest to najbardziej obiektywny standard mierzony w mikronach (RA). Różne obszary mają różne wymagania:

• Wykończenie lustra: RA ≤ 0,010 μm

• Wykończenie o wysokiej przeładzie: RA 0,012-0,025 μm

• Ogólne wykończenie: RA 0,05 - 0,10 μm

• Piny i powierzchnie funkcjonalne: RA 0,20 - 0,40 μm

2. Tekstura jednorodność:
   Polak musi być spójny na całej powierzchni. Nie powinny być losowych wzorów kierunkowych, „przepełnione błyszczące plamy, ani „ niewypolerowane ”matowe plamy.

3. Brak defektów mikroskopowych:
   Pod kątowym światłem LED powierzchnia musi być wolna od:

• Skórka pomarańczowa

• Wżery

• Zarysy z poprzednich grysów

• Nowe Nicks lub Digs

4. Integralność wymiarowa:
   Polerowanie nie może zmieniać krytycznych wymiarów ani zmieniać geometrii zamierzonych. Ostre zakątki muszą pozostać ostre, chyba że jest zaprojektowany promień.

5. Ostateczny test: produkcja próbna:
   Ostateczny werdykt pochodzi z maszyny do listwy. Pomyślnie wypolerowana pleśń musi wytwarzać części, które:

• Wyrzuć płynnie bez przyklejania, przeciągania lub białych znaków ( „Blush ”).

• Wyświetl pożądane wykończenie powierzchni (połysk, tekstura, kolor) bez linii przepływu lub splay.

• Są wolne od lampy rozbijającej się i odcinków.

Wniosek

Polerowanie pleśni to mieszanka zaawansowanych umiejętności i drobiazgowej nauki. Wymaga głębokiego zrozumienia funkcji pleśni, zdyscyplinowanego procesu krok po kroku i ostrego oka w celu szczegółowego. Koncentrując się na właściwych obszarach-zwłaszcza komponentach o wysokim wpływie, takich jak szpilki wyrzucające-i przestrzeganie jasnych, weryfikowalnych standardów, Molders mogą zapewnić nie tylko piękne części, ale także wydajną, bezproblemową produkcję.
