Formowanie przezroczystych tworzyw sztucznych to nie tylko produkcja — to dziedzina inżynierii optycznej. Każda minuta wada staje się rażąco oczywista pod światłem. Uzyskanie krystalicznie czystych, pozbawionych naprężeń części wymaga „mentalności pomieszczeń czystych” zastosowanej w całym łańcuchu procesu. Oto kompleksowy przewodnik po opanowaniu tego wymagającego rzemiosła.
Twoja podróż zaczyna się od wyboru odpowiedniego polimeru, każdy z własną osobowością i wyzwaniami.
| Materiał | Imię i nazwisko | Kluczowe właściwości i zastosowania | Trudność |
|---|---|---|---|
| PMMA | Polimetakrylan metylu (akryl) | Najwyższa przejrzystość (przepuszczalność światła 92%), sztywność, doskonała odporność na warunki atmosferyczne. Kruche, łatwo zarysowujące się. Do soczewek, światłowodów, elementów dekoracyjnych. | Średni |
| PC | Poliwęglan | Niezwykle wytrzymały, odporny na wysoką temperaturę (>120°C). Podatny na stres resztkowy. Do okularów ochronnych, osłon twarzy, czołówek, bidonów. | Wysoki |
| PS (GPPS) | Polistyren ogólnego przeznaczenia | Niski koszt, sztywny, bardzo kruchy. Do kubków jednorazowych, opakowań, kuferków kosmetycznych. | Niski |
| PET/APET | Politereftalan etylenu | Doskonałe właściwości barierowe, szybka krystalizacja. Do cienkościennych pojemników na żywność, preform. | Bardzo wysoko |
| COC / COP | Cykliczny kopolimer olefinowy | Bardzo wysoka czystość, niska dwójłomność, doskonała biokompatybilność. Do optyki premium, mikroprzepływów medycznych. | Skrajny |
Imperatyw: PC, PET i PMMA są higroskopijne. Ślady wilgoci (>0,02%) powodują:
Rozpryski/srebrne smugi: Steam tworzy trwałe ślady przypominające chmurę.
Degradacja molekularna: Hydroliza zmniejsza wytrzymałość i wytrzymałość.
Zasada: używaj suszarek osuszających. Należy ściśle przestrzegać wytycznych zawartych w karcie katalogowej (np. PC: 120°C przez ponad 4 godziny). Aby utrzymać temperaturę, należy używać suszarek zasypowych.

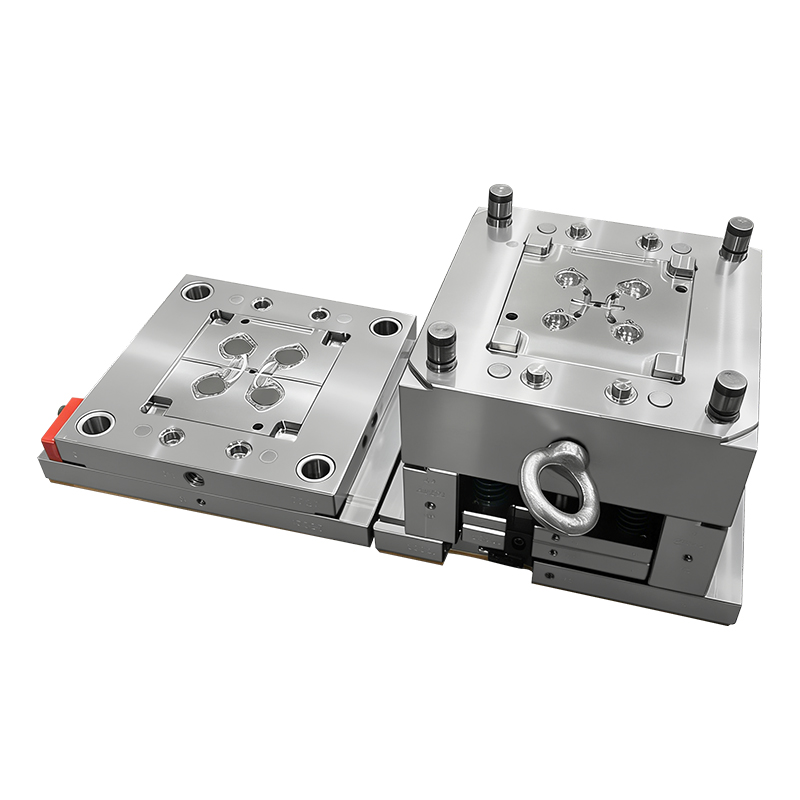

Projekt formy:
Bramkowanie: Preferuj gorące kanały, aby ograniczyć powstawanie ślimaków ścinających i zimnych. Należy używać dużych, dużych bramek (wachlarz, wypustka), aby zminimalizować wybielanie wywołane naprężeniami ścinającymi.
Polerowanie: Ubytki wymagają wykończenia polerowanego diamentem o jakości optycznej (ziarnienie #3000+). Używaj twardych, odpornych na korozję stali (np. S136H), często z chromowaniem.
Chłodzenie: krytyczne! Muszą być idealnie jednolite, aby zapobiec zmianom współczynnika załamania światła (zniekształceniom optycznym). Stosuj wkładki o wysokiej przewodności (miedź berylowa) i precyzyjne regulatory temperatury formy.
Konfiguracja maszyny:
Przeznaczenie: Używaj maszyn zarezerwowanych do materiałów przezroczystych, aby uniknąć zanieczyszczenia.
Śruba: Użyj śruby o niskim stopniu ściskania (2,0-2,4) przeznaczonej do przezroczystych materiałów, aby zminimalizować nagrzewanie przy ścinaniu.
Dysza: Użyj opływowej dyszy o otwartym otworze, bez martwych punktów.
Podstawową strategią są wysokie temperatury, wysokie ciśnienie i niska, kontrolowana prędkość.
„Trzy szczyty”:
Dlaczego: Zapewnia idealną replikację ubytku i kompensuje skurcz.
Dlaczego: Zapewnia płynność złożonych funkcji. Aby uniknąć degradacji, należy pracować w górnym i środkowym zakresie specyfikacji materiału.
Dlaczego: Zmniejsza naprężenia chłodzące, umożliwia relaksację molekularną, poprawia replikację powierzchni.
Typowo: PMMA: 60-80°C; PC: 80-110°C; APET: >120°C.
Narzędzie: Obowiązkowe są wodne regulatory temperatury formy z dokładnością ±1°C.
Wysoka temperatura formy:
Wysoka temperatura topnienia:
Wysokie ciśnienie wtrysku i pakowania:
„Jeden niski i wolny”:
Niska/kontrolowana prędkość wtrysku: Wysoka prędkość powoduje nagrzewanie przy ścinaniu, co prowadzi do rozpryskiwania i spalania. Stosuj profilowanie wieloetapowe: powoli przy bramce (aby zapobiec rozpryskiwaniu), szybko w ubytku, ponownie powoli przed zakończeniem napełniania (w celu odpowietrzenia).
Analiza naprężeń:
Obowiązkowy krok: Użyj filtra światła spolaryzowanego lub polaryskopu. Gęste wzory tęczy wskazują na wysokie naprężenia szczątkowe.
Wyżarzanie: W przypadku materiałów podatnych na naprężenia, takich jak PC, należy wykonać wyżarzanie termiczne (10-20°C poniżej HDT przez 1-4 godziny), aby złagodzić naprężenia i zapobiec pękaniu w przyszłości.
Opakowanie:
Używać w czystym środowisku w rękawiczkach. Używaj antystatycznego, nieściernego opakowania, aby zapobiec zadrapaniom i zanieczyszczeniu kurzem.
| Wada | Prawdopodobna przyczyna | Działanie naprawcze |
|---|---|---|
| Srebrne smugi (Splay) | 1. Mokry materiał. 2. Zbyt wysoka temperatura topnienia. 3. Nadmierne ścinanie. | 1. DOKŁADNIE WYsuszyć MATERIAŁ. 2. Obniż temperaturę w tylnej strefie. 3. Zmniejsz prędkość ślimaka/przeciwciśnienie. |
| Znakomite znaki | 1. Niewystarczające ciśnienie/czas pakowania. 2. Słabe chłodzenie. 3. Brama za mała. | 1. Zwiększ ciśnienie i czas pakowania. 2. Zoptymalizuj czas/kanały chłodzenia. 3. Powiększ bramę lub przejdź do grubszej sekcji. |
| Wewnętrzne pęcherzyki | 1. Niedopełnienie w grubych sekcjach. 2. Zbyt wysoka temperatura topnienia. | 1. Zwiększ ciśnienie/prędkość pakowania. 2. Niższa temperatura topnienia. |
| Czarne plamki | 1. Zanieczyszczona żywica. 2. Zdegradowany materiał w maszynie. 3. Kurz. | 1. Wyczyścić lej zasypowy, suszarkę i otoczenie. 2. Całkowicie opróżnij maszynę. 3. Wdrażaj czyste postępowanie. |
| Zadrapania | 1. Niedoskonały połysk pleśni. 2. Nieostrożne wyrzucanie/obchodzenie się. | 1. Wypoleruj wnękę formy. 2. Zoptymalizuj wyrzut, używaj miękkich rękawiczek. |
| Wybielanie stresowe | 1. Wysokie ścinanie przy bramie. 2. Szczep wyrzutowy. 3. Stres wewnętrzny. | 1. Powiększ bramę, użyj bramy wentylatorowej. 2. System wyrzucania wagi. 3. Wyżarz część. |
| Żółknięcie | 1. Degradacja termiczna. 2. Zastosowanie wysokiego przemiału. 3. Słabe odpowietrzenie (efekt diesla). | 1. Obniż temperaturę topnienia, zmniejsz cykl. 2. Ogranicz procent przemiału. 3. Popraw wentylację formy. |
Czystość to pobożność: Utrzymuj nienaganną higienę, począwszy od żywicy po opakowanie.
Suchość to życie: Idealnie suchy materiał jest najważniejszym warunkiem wstępnym.
Stres jest wrogiem: walcz z nim, stosując wysoką temperaturę formy, powolne wypełnianie, odpowiednie wlewy i wyżarzanie.
Temperatura to miecz obosieczny: użyj wystarczającej ilości ciepła, aby płynąć, ale nie na tyle, aby ulec degradacji.
Forma jest lustrem: przejrzystość końcowej części nigdy nie może przekraczać wykończenia powierzchni formy.
Formowanie przezroczystych tworzyw sztucznych stanowi szczyt kunsztu formowania wtryskowego. Wymaga głębokiego zrozumienia fizyki polimerów, termodynamiki i dynamiki płynów, co przekłada się na obsesyjną kontrolę nad każdą zmienną. Przyjmując to zdyscyplinowane podejście, przekształcasz się z formy w producenta komponentów optycznych, gdzie produkt końcowy oceniany jest nie tylko na podstawie formy, ale także doskonałej przejrzystości.
