W procesie formowania wtryskowego tekstura powierzchni to coś więcej niż tylko wybór estetyczny — to krytyczny element projektu, który bezpośrednio wpływa na funkcjonalność formy, jakość części i wydajność produkcji. Niezależnie od tego, czy projektujesz błyszczącą obudowę elektroniki, wnętrze samochodu obite skórą licową, czy teksturowany produkt konsumencki, związek pomiędzy wybranym wykończeniem powierzchni a kątem pochylenia jest decydujący. Jeśli źle dobierzesz tę parę, natkniesz się na porysowane części, nierówną reprodukcję tekstur lub kosztowne przeróbki form.
W tym blogu szczegółowo omawiamy, w jaki sposób tekstury powierzchni (od połysku lustrzanego po głęboko tłoczone ziarno) oddziałują z kątami pochylenia, omawiając zasady projektowania form, typowe pułapki i najlepsze praktyki w różnych branżach.
Istnieją kąty pochylenia, które zapewniają płynne wyrzucanie części z formy, minimalizując tarcie i uszkodzenia. Tekstury powierzchni — niezależnie od tego, czy powstają w wyniku trawienia chemicznego, grawerowania laserowego czy obróbki elektroerozyjnej — dodają mikroskopijne lub makroskopowe „podcięcia” na powierzchni formy. Tekstury te zwiększają powierzchnię styku formy ze stopionym tworzywem sztucznym, zwiększając tarcie podczas wyrzucania. Im głębsza lub bardziej złożona tekstura, tym większe tarcie i tym większy kąt pochylenia jest wymagany do kompensacji.
Częstym błędem jest używanie jednego kąta pochylenia dla całej części z wieloma teksturami. Błyszcząca strefa wymaga znacznie mniejszego przeciągu niż strefa gruboziarnista, a niedopasowanie tych specyfikacji prowadzi do stałych wad.

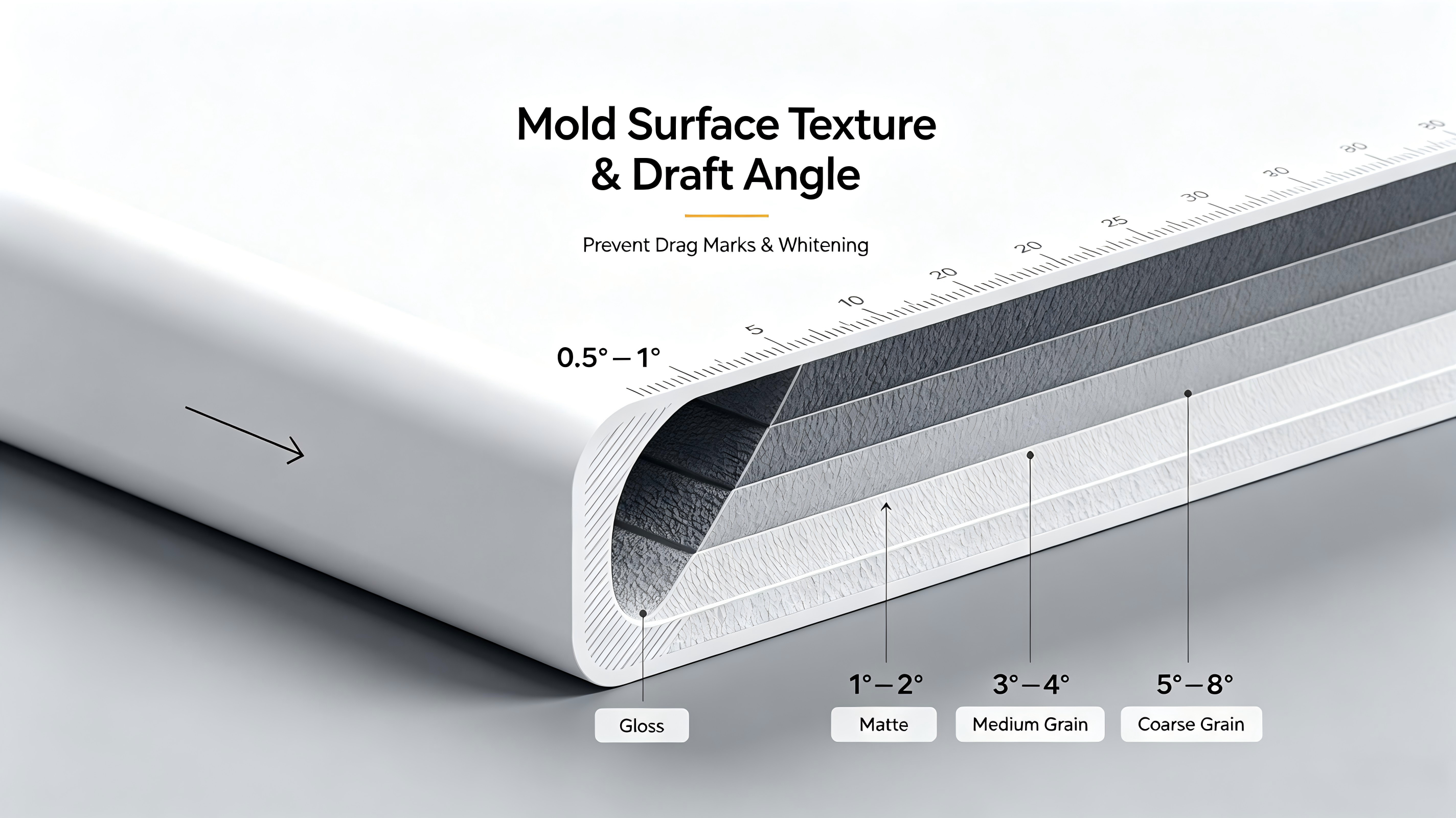

Poniżej znajduje się standardowy w branży podział typowych tekstur powierzchni, ich typowych zastosowań i minimalnych kątów pochylenia potrzebnych do niezawodnego wyrzucania:
Typ tekstury powierzchni | Metoda tworzenia | Minimalny kąt pochylenia (na stronę) | Typowe zastosowania |
|---|---|---|---|
Lustro/wysoki połysk (SPI A0-A2) | Precyzyjne polerowanie | 0,5° – 1° | Wyroby medyczne, opakowania kosmetyczne, wyświetlacze elektroniczne |
Drobny mat/ziarno piasku (VDI 12-20) | Trawienie chemiczne, drobne grawerowanie laserowe | 1° – 2° | Etui na telefony, piloty, panele małych urządzeń |
Średnia tekstura (VDI 24-30) | Standardowe trawienie chemiczne | 3° – 4° | Zewnętrzne elementy urządzeń, obudowy elektronarzędzi, części zabawek |
Gruba/skóra licowa (VDI 33+) | Głębokie trawienie, grawerowanie laserowe | 5° – 8° | Wnętrza pojazdów, osłony ciężkiego sprzętu, skrzynki narzędziowe |
Tekstury tłoczone/3D | Grawerowanie laserowe CNC, EDM | 4° – 7° (plus dodatkowe dla elementów wzniesionych) | Markowe towary konsumpcyjne, panele dekoracyjne, produkty nowości |
Kiedy kąt pochylenia jest niewystarczający dla tekstury powierzchni, defekty są nieuniknione i różnią się w zależności od ciężkości tekstury:
Błyszczące powierzchnie : słabe zamglenie, mikrozarysowania lub „ślady przeciągania”, które niszczą wykończenie o wysokim połysku, często niewidoczne, dopóki światło nie pada na część pod kątem.
Tekstury średnioziarniste : Powszechne wybielenie (w przypadku ścierania się warstwy matowej podczas wyrzucania) lub nierówny połysk, przez co części wyglądają niespójnie i są niskiej jakości.
Gruba/głęboka tekstura : rozdarcie samej tekstury, pozostałości proszku z tworzywa sztucznego lub trwałe zadrapania na powierzchni, co sprawia, że części nie nadają się do użytku w większości zastosowań.
Strefy podcięcia/suwaka : Głębokie tekstury na suwakach lub podnośnikach powodują katastrofalne rozdarcia podczas bocznego wyrzucania, ponieważ tekstura działa jak mikropodcięcie, które jest odporne na ruch.
Wiele nowoczesnych produktów łączy w sobie wiele tekstur (np. błyszczący panel z logo na teksturowanym korpusie urządzenia). Aby zapewnić płynną produkcję, postępuj zgodnie z poniższymi zasadami:
Podziel kąty pochylenia na strefy : Nigdy nie używaj jednego kąta pochylenia dla całej części. Wyraźnie oznacz każdą strefę tekstury odpowiednim szkicem w plikach 3D i specyfikacjach form.
Dodaj krok przejścia : w przypadku sąsiadujących ze sobą grubych i delikatnych tekstur dodaj odstęp 0,1–0,3 mm między strefami. Zapobiega to przeciąganiu grubej tekstury po drobnej powierzchni podczas wyrzucania, co powoduje powstawanie nieestetycznych białych linii.
Wybierz odpowiednią stal na formy : użyj tej samej partii i gatunku stali dla wszystkich stref teksturowanych (np. S136 dla części o wysokim połysku, 718H dla średnioziarnistego, Nak80 dla gruboziarnistego ziarna o dużej objętości). Różne stale trawią lub grawerują z różną szybkością, co prowadzi do niespójnej głębokości tekstury i połysku.
Nadaj priorytet strefom suwaka/podnośnika : Jeśli obszar z teksturą zawiera podcięcie, dodaj dodatkowe 2° przeciągu do suwaka lub podnośnika. Wyrzut boczny powoduje większe tarcie, a głębokie tekstury zwiększają to ryzyko.
Sprawdź za pomocą formy testowej : w przypadku części o dużej objętości lub wysokiej wartości utwórz małą formę testową o zamierzonej teksturze i kącie pochylenia. Pozwala to na weryfikację parowania przed produkcją na pełną skalę, co pozwala uniknąć kosztownych przeróbek.
Różne branże mają unikalne standardy dotyczące tekstury i przeciągu, oparte na estetyce, wielkości produkcji i wymaganiach prawnych:
Elektronika 3C : W przypadku większości części należy trzymać się delikatnych matowych wykończeń (VDI 12–20) przy pochyleniu 1°–2°. Unikaj grubych tekstur, ponieważ zwiększają one ryzyko widocznych zarysowań podczas wyrzucania i mogą mieć wpływ na elegancki wygląd części.
Wnętrza pojazdów : Skóra o głębokiej fakturze (VDI 33+) jest standardem, dlatego dla tych stref należy zawsze określić przeciąg 5°+. Stal na formy powinna być azotowana, aby była odporna na zużycie tekstury w milionach cykli produkcyjnych.
Wyroby medyczne : Używaj wyłącznie lustrzanych lub bardzo delikatnych matowych wykończeń z przeciągiem 0,5–1°. Unika się tutaj głębokich tekstur, ponieważ mogą one zatrzymywać zanieczyszczenia i są trudniejsze do czyszczenia, co narusza standardy higieny.
Sprzęt przemysłowy/ciężki : Powszechnie spotykane są gruboziarniste tekstury antypoślizgowe, a kąty pochylenia 4–6° nie podlegają negocjacjom. W tych częściach przedkłada się funkcjonalność nad wyjątkowo gładką estetykę, dzięki czemu można bez problemu zmaksymalizować przeciąg.
Tekstura powierzchni i kąt pochylenia nie są niezależnymi wyborami projektowymi — to połączony system, który decyduje o powodzeniu części formowanych wtryskowo. Piękna, funkcjonalna tekstura zostanie zniszczona przez niewystarczający ciąg, natomiast dobrze zaprojektowany ciąg może zostać zmarnowany, jeśli nie uwzględni się obróbki powierzchni formy.
Dopasowując te dwa elementy na początku procesu projektowania, wyraźnie dokumentując pary tekstur i szkiców oraz współpracując z twórcą form w celu sprawdzenia poprawności projektu, zmniejszysz liczbę przeróbek form, zmniejszysz ilość odpadów produkcyjnych i będziesz mieć pewność, że części spełniają zarówno wymagania estetyczne, jak i wydajnościowe. Niewielki wysiłek, jaki podejmiemy z góry, aby zoptymalizować to połączenie, w dłuższej perspektywie pozwoli zaoszczędzić znaczną ilość czasu i kosztów.
