Typowe wady produkcyjne form, przyczyny i skuteczne rozwiązania

Produkcja form jest podstawą formowania wtryskowego, odlewania ciśnieniowego i masowej produkcji produktów. Precyzja, jakość powierzchni i stabilność strukturalna form bezpośrednio decydują o współczynniku plastyczności, wydajności produkcji i jakości wyglądu końcowych produktów z tworzyw sztucznych lub metalu. Jednakże podczas procesów obróbki form, obróbki cieplnej i montażu nieuchronnie pojawiają się różne wady produkcyjne. Nawet drobne problemy z pleśnią doprowadzą do wybłyskunia produktu, skurczu, niepełnego wypełnienia i złego wykończenia powierzchni, powodując ogromne straty w masowej produkcji.

Na tym blogu podsumujemy osiem najczęstszych wad produkcyjnych form , szczegółowo przeanalizujemy ich pierwotne przyczyny oraz podzielimy się praktycznymi i skutecznymi rozwiązaniami dla twórców form, inżynierów procesu i kierowników produkcji.

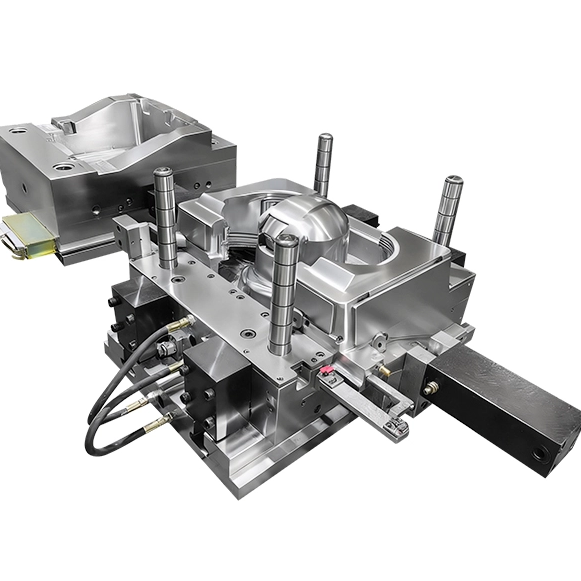

1. Brak tolerancji wymiarowej wnęki formy

Zjawisko wady : Długość, szerokość, głębokość i rozmiar otworu formy są większe lub mniejsze niż rozmiar standardowy, co skutkuje nieodpowiednią grubością ścianek produktu i wymiarami konstrukcji montażowej.

Główne przyczyny :

• Nieprawidłowe parametry programowania CNC, w tym nieprawidłowe ustawienia kompensacji narzędzia i wartości skalowania

• Zużycie narzędzia, mimośrodowość mocowania narzędzia i niestabilna dokładność obróbki

• Odkształcenie formy i uwolnienie naprężeń wewnętrznych po obróbce cieplnej

• Niewłaściwy luz montażowy płytek i niewystarczające szlifowanie ręczne

Rozwiązania :

• Sprawdź ponownie dane programowania CNC, skalibruj kompensację narzędzia i wartości współrzędnych

• Przed obróbką wymienić zużyte narzędzia i skorygować koncentryczność narzędzia

• Podczas obróbki zgrubnej należy zachować odpowiedni naddatek na obróbkę wykańczającą i przeprowadzić starzenie odprężające po obróbce cieplnej

• Napraw i wypoleruj miejsca nieznacznie przekraczające tolerancję; przerobić płytki lub przeprowadzić naprawę spawalniczą części znacznie wykraczających poza tolerancję

2. Słaba chropowatość powierzchni (ślady narzędzi, ślady wibracji, linie połączeń)

Zjawisko wady : Wyraźne ścieżki narzędzia, zmarszczki i ślady połączeń schodkowych na powierzchni gniazda formy, z resztkową teksturą i dziurami po polerowaniu, wpływającymi na wykończenie powierzchni produktu.

Główne przyczyny :

• Nieuzasadnione dopasowanie prędkości wrzeciona i posuwu, nadmierne parametry skrawania

• Luźne mocowania, niestabilna praca obrabiarki i drgania wrzeciona

• Zbyt długi wysięg narzędzia, słaba sztywność narzędzia i silne wibracje skrawania

• Nieuzasadnione położenie złącza ścieżki narzędzia w obróbce warstwowej

Rozwiązania :

• Zoptymalizuj parametry wykańczania, odpowiednio zmniejsz posuw i zastosuj płynny tryb cięcia

• Mocuj osprzęt narzędziowy i regularnie konserwuj wrzeciono obrabiarki

• Skróć wysięg narzędzia i użyj narzędzi wykańczających o dużej sztywności z węglika spiekanego

• Dopasuj położenie złącza narzędzia do nieestetycznych powierzchni i przeprowadź dokładne polerowanie oraz naprawę pleśni

3. Odkształcenie i pękanie podczas obróbki cieplnej

Zjawisko wady : Wypaczenie i deformacja rdzeni form i ram form, a także pęknięcia w ostrych narożnikach i miejscach przejściowych od cienkiej do grubej.

Główne przyczyny :

• Nieuzasadniony kierunek ziaren stali i nierówna grubość struktury formy

• Nadmiernie szybka prędkość chłodzenia hartowania i przedwczesna obróbka odpuszczająca

• Nierówny naddatek na obróbkę zgrubną prowadzący do skoncentrowanych naprężeń wewnętrznych

• Brak przejścia zaokrąglenia w przypadku ostrych narożników, co powoduje poważną koncentrację naprężeń

Rozwiązania :

• Wybierz kwalifikowaną stal formierską i tnij materiały wzdłuż kierunku ziaren stali

• Zastosuj standardowy proces hartowania z segmentowanym chłodzeniem i przeprowadź wiele obróbek odpuszczających

• Zapewnij równomierny naddatek na obróbkę zgrubną i wykonaj obróbkę wykańczającą po obróbce cieplnej

• Zaokrąglij wszystkie ostre rogi; skalibrować lekko zdeformowane formy i złomować poważnie popękane formy do ponownego przetworzenia

4. Zakleszczenie suwaka i płytki oraz nadmierny luz

Wada Zjawisko : Niepłynne ciągnięcie rdzenia suwaków, zacinanie się i niepełny reset; nadmierny luz montażowy prowadzący do przelewania się materiału i powstawania wykwitów na produktach.

Główne przyczyny :

• Niedokładne nachylenie rowków prowadnicy suwaka i resztkowe ślady narzędzi na powierzchniach pasowanych

• Niewystarczający luz montażowy (zbyt ciasny lub zbyt luźny)

• Mimośród i zużycie sworzni prowadzących i tulei prowadzących

• Odchylenie położenia spowodowane odkształceniem podczas obróbki cieplnej

Rozwiązania :

• Napraw i zeszlifuj nachylenie rowka prowadzącego i gładko wypoleruj pasującą powierzchnię

• Wyreguluj luz montażowy poprzez dokładne szlifowanie, aby zapewnić płynne przesuwanie bez luzów

• Wymień zużyte elementy prowadnicy i skalibruj punkt odniesienia zespołu formy

• Napraw zdeformowane części i przerób uszkodzone suwaki i wkładki

5. Zacieranie i zużycie sworznia prowadzącego i tulei prowadzącej

Zjawisko wady : Nienormalny hałas podczas otwierania i zamykania formy, zarysowania powierzchni kołków prowadzących i niewspółosiowe mocowanie formy.

Główne przyczyny :

• Słaba równoległość i współosiowość podczas montażu formy

• Niewystarczające smarowanie i zanieczyszczenia opiłkami żelaza przedostające się na pasowaną powierzchnię

• Niezrównana twardość elementów prowadnicy i niewystarczająca twardość powierzchni

Rozwiązania :

• Ponownie skalibruj równoległość ramy formy i współosiowość zespołu

• Dokładnie oczyść zanieczyszczenia z pleśni i regularnie dodawaj smar wysokotemperaturowy

• Wymień wysokiej jakości hartowane kołki prowadzące i tuleje prowadzące, aby zapewnić dopasowanie twardości

6. Słaba wentylacja i nieuzasadniony projekt rowka wentylacyjnego

Zjawisko wady : spalanie produktu, krótki strzał, powstawanie pęcherzy i osadzanie się węgla na powierzchni rozdzielającej formy podczas formowania wtryskowego.

Główne przyczyny :

• Brak rowków odpowietrzających na końcach napełniania stopionym materiałem i w martwych narożnikach

• Nieuzasadniona głębokość i położenie rowków wentylacyjnych

• Zablokowane rowki wentylacyjne bez regularnego czyszczenia

Rozwiązania :

• Dodaj rowki odpowietrzające w punktach końcowych topienia i martwe narożniki zatrzymujące powietrze

• Dostosuj głębokość rowka wentylacyjnego (standardowo 0,02 ~ 0,05 mm dla większości tworzyw sztucznych)

• Regularnie czyść osady węgla i brud olejowy z rowków wentylacyjnych

7. Nieuzasadniona konstrukcja prowadnic i bramek

Zjawisko wady : Niestabilna prędkość wtrysku, ślady opadania produktu, wybielenie bramki i niepełne wypełnienie.

Główne przyczyny :

• Nierówny rozmiar prowadnicy i szorstka powierzchnia o słabej gładkości

• Nieuzasadniony projekt typu, położenia i rozmiaru bramy

• Stopnie i martwe narożniki prowadnic prowadzące do gromadzenia się materiału

Rozwiązania :

• Wykończ i wypoleruj biegaczy, aby uzyskać płynne przejście

• Zoptymalizuj konstrukcję bramy (brama boczna, brama punktowa, brama podrzędna) i rozmiar zgodnie z charakterystyką produktu

• Wyeliminuj stopnie prowadnic i martwe narożniki, aby zapewnić płynne podawanie kleju

8. Wyciek wody z pleśni i zablokowanie kanału chłodzącego

Zjawisko wady : Wyciek wody na złączach, zablokowane kanały chłodzące, nierówna temperatura formy i niestabilne formowanie produktu.

Główne przyczyny :

• Odbiegające od normy wiercenie otworów wodnych i słaba jakość gwintowania

• Złe uszczelnienie korków i nieuzasadnione nawijanie taśm uszczelniających

• Opiłki żelaza i kamień osadzają się w kanałach chłodzących

Rozwiązania :

• Popraw pozycję wiercenia i ponownie wygwintuj nieodpowiednie otwory gwintowane

• Wymień pierścienie uszczelniające i zatyczki, aby poprawić skuteczność uszczelnienia

• Przepłukać kanały chłodzące wodą pod wysokim ciśnieniem, aby usunąć kamień i opiłki żelaza

Podsumowanie końcowe

Większość wad produkcyjnych form jest spowodowana błędami parametrów, niewłaściwą obsługą, niewystarczającym wykończeniem i nierozsądnym projektem konstrukcyjnym . Standaryzowane procedury przetwarzania, ścisła kontrola jakości i regularna konserwacja form mogą skutecznie zmniejszyć liczbę defektów.

Dla producentów form terminowe podsumowanie doświadczeń związanych z defektami i optymalizacja technologii przetwarzania jest kluczem do poprawy precyzji formy, wydłużenia żywotności formy i zapewnienia stabilnej produkcji masowej.

Jeśli masz więcej problemów z produkcją i konserwacją form, zapraszamy do komunikacji i dyskusji w sekcji komentarzy!
