Chociaż rdzeniem każdej formy wtryskowej są jej wnęki i układ chłodzenia, prawdziwa magia często kryje się w ruchach pomocniczych, które umożliwiają wykonanie skomplikowanych części. Te działania napędzają dwie kluczowe technologie: cylindry hydrauliczne i cylindry pneumatyczne. Wybór między nimi nie polega na tym, który jest lepszy, ale na tym, który jest odpowiedni dla konkretnego zastosowania.
W tym przewodniku omówiono ich role, zalety i idealne przypadki użycia w nowoczesnym procesie produkcji form.
U podstaw wyboru leży zasadniczy kompromis:
| Cecha | Cylindry hydrauliczne | Cylindry pneumatyczne |
|---|---|---|
| Źródło zasilania | Olej hydrauliczny (wysokie ciśnienie) | Sprężone powietrze |
| Kluczowa charakterystyka | Wysoka siła, płynna i precyzyjna kontrola | Wysoka prędkość, czystość, niski koszt |
| Siła wyjściowa | Bardzo wysoka (5–10 razy większa niż w przypadku pneumatyki o tym samym średnicy) | Umiarkowane, ograniczone ciśnieniem powietrza w instalacji (zwykle 0,4-0,8 MPa) |
| Kontrola i prędkość | Regulowana prędkość, zatrzymanie w połowie skoku, zmienna prędkość, utrzymywanie ciśnienia | Szybka, ale mniej precyzyjna kontrola prędkości, trudna do dokładnego zatrzymania w połowie skoku |
| Złożoność systemu | Wymaga pompy, zaworów i rurociągów – złożony system | Prosty system, podłączany do powietrza roślinnego |
| Konserwacja i wycieki | Wymagana profesjonalna konserwacja, wycieki oleju zanieczyszczają pleśń i produkt | Łatwa konserwacja, wycieki powietrza nie powodują zanieczyszczeń |
| Koszt | Wyższy koszt systemu | Niższy koszt systemu |
Układy hydrauliczne sprawdzają się tam, gdzie brutalna siła i precyzyjne sterowanie nie podlegają negocjacjom.

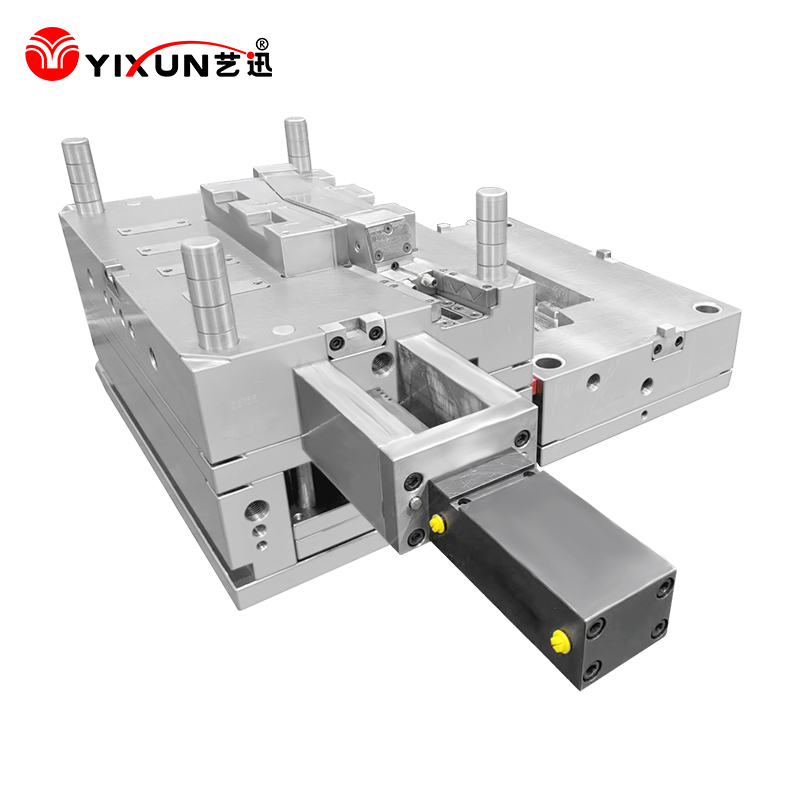

Scenariusz: Masywne działania boczne lub głębokie podcięcia, w których mechaniczne kołki kątowe zawiodą z powodu nadmiernego tarcia lub siły.
Zastosowanie: Rdzeń boczny ściąga zderzaki samochodowe, deski rozdzielcze, duże obudowy urządzeń.
Dlaczego hydraulika: Zapewnia bezpośrednią, potężną siłę liniową zapewniającą niezawodne i stabilne działanie.
Scenariusz: Forma, która musi zostać otwarta w określonej kolejności (np. najpierw otwórz główną linię podziału A, a następnie lokalną linię wstawiania B).
Zastosowanie: Sterowanie sekwencją w formach trójpłytowych lub złożonych formach wielokolorowych.
Dlaczego Hydraulika: Umożliwia precyzyjną kontrolę kolejności i odległości każdego etapu otwierania.
Scenariusz: Rozbiórka części z gwintem wewnętrznym.
Zastosowanie: Zakrętki do butelek, złączki gwintowane. Silniki hydrauliczne zapewniają wysoki, kontrolowany moment obrotowy.
Porównanie: Pneumatykę można stosować w przypadku mniejszych gwintów, ale hydraulika zapewnia doskonałą stabilność i moc w wymagających zastosowaniach.
Scenariusz: złożone części wymagające dwóch faz wyrzucania, aby zapobiec uszkodzeniom.
Zastosowanie: Najpierw siłownik hydrauliczny porusza płytą zgarniającą, aby oddzielić część od rdzenia, a następnie standardowe kołki wypychające dokończą zwalnianie.
Dlaczego hydraulika: Zapewnia płynną, kontrolowaną siłę, aby zapobiec zniekształceniom części.
Systemy pneumatyczne są najlepszym rozwiązaniem w przypadku szybkich, czystych i ekonomicznych działań pomocniczych.
Scenariusz: Niewielkie podcięcia lub działania boczne przy niewielkim zapotrzebowaniu na siłę.
Zastosowanie: Boczne otwory pod przyciski na małych obudowach elektroniki, drobne wcięcia.
Dlaczego pneumatyka: proste, szybkie i ekonomiczne w przypadku lekkich zadań.
Scenariusz: automatyczne odcięcie bram punktowych lub bram podwodnych.
Zastosowanie: Cylinder napędza ostrze tnące lub sworzeń, który ścina bramę podczas otwierania formy lub przed wyrzuceniem.
Dlaczego pneumatyka: Umożliwia w pełni zautomatyzowaną produkcję, eliminując ręczne przycinanie.
Scenariusz: automatyczne usuwanie części, umieszczanie wkładek lub etykietowanie w formie.
Aplikacja:
Roboty na wynos: pneumatyczne ramię wchodzi do formy, aby usunąć gotową część.
Załadunek wkładu: Umieszczenie metalowych kołków, nakrętek lub chipów elektronicznych w formie przed wtryskiem.
Dlaczego pneumatyka: krótkie czasy cykli, łatwa integracja z sygnałami wtryskarki i klucz do produkcji bez świateł.
Scenariusz: Części z głębokimi wnękami i zasysaniem przy wysokim podciśnieniu lub części miękkie podatne na odkształcenia.
Zastosowanie: Trzpienie wyrzutnika powietrza uwalniają sprężone powietrze w momencie wyrzutu, aby rozbić uszczelkę próżniową.
Dlaczego pneumatyka: Skutecznie zmniejsza wymaganą siłę wyrzutu, zapobiegając powstawaniu śladów „kołka wypychacza” lub uszkodzeniu części.
Scenariusz: Zapobieganie kolizjom pomiędzy systemami wypychaczy a rdzeniami ślizgowymi podczas zamykania formy.
Zastosowanie: Cylindry pneumatyczne mogą na siłę wycofać płytę wyrzutnika przed powrotem rdzeni/suwaków, działając jako dodatnia blokada bezpieczeństwa.
Dlaczego pneumatyka: Bardziej elastyczna i niezawodna niż mechaniczne mechanizmy wczesnego powrotu.
Sztywne mocowanie: Oba systemy wymagają solidnego podparcia w formie, aby zapobiec ugięciu ramy pod wpływem sił reakcji.
Precyzyjny ruch i przełączanie krańcowe: Skok musi być dokładnie obliczony. Zawsze używaj mechanicznych wyłączników krańcowych lub czujników położenia, aby potwierdzić pełny skok i zapobiec uszkodzeniom spowodowanym nadmiernym skokiem.
Synchronizacja: Kiedy wiele cylindrów przesuwa jeden ciężki komponent (np. oba końce dużego suwaka), należy zaprojektować synchronizację, aby uniknąć zakleszczenia.
Blokady zabezpieczające maszynę: Sygnały położenia cylindra MUSZĄ być zintegrowane z obwodem bezpieczeństwa wtryskarki. Maszyna powinna zaciskać pod wysokim ciśnieniem dopiero po potwierdzeniu pozycji wszystkich rdzeni w pozycji „IN”.
Konserwacja zapobiegawcza: Regularnie sprawdzaj uszczelki. W przypadku pneumatyki należy zawsze stosować filtry, regulatory i smarownice (jednostki FRL), aby zapewnić czyste, suche i naoliwione powietrze.
Nowoczesne, wysokowydajne formy często wykorzystują podejście hybrydowe, wykorzystując hydraulikę do ciężkiej, precyzyjnej pracy i pneumatykę do szybkich, pomocniczych funkcji. Doświadczony projektant form wybiera odpowiednie narzędzie do każdego konkretnego zadania, równoważąc wydajność, niezawodność, czystość i koszty, aby stworzyć formę, która jest nie tylko funkcjonalna, ale także solidna i wydajna w produkcji.
