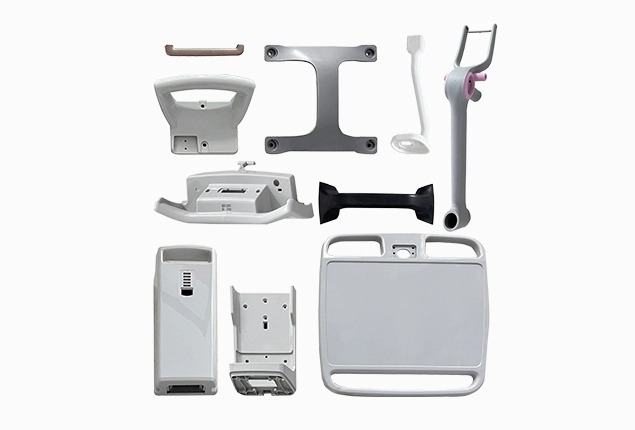

Wielokrotna wnęka Wysoka jakość plastikowej formy do masy ABS i materiału PP wspomaganego gazem

Przegląd formowania wspomaganego gazem (GAM).

Specjalistyczny proces formowania wtryskowego polegający na wtryskiwaniu azotu do stopionego materiału w celu utworzenia pustych sekcji, zmniejszenia zużycia materiału i zminimalizowania zapadnięć. Idealny do materiałów ABS i PP w konfiguracjach wielogniazdowych.

Przydatność materiału do formowania wspomaganego gazem

Projektowanie form wielogniazdowych wspomaganych gazem

Krytyczne cechy projektu

1. Układ wtrysku gazu

• Kołki/dysze gazowe: strategicznie rozmieszczone w każdej wnęce

• Kanały gazowe: Zrównoważona dystrybucja do wszystkich zagłębień

• Sterowanie sekwencyjne: Indywidualny czas gazu w komorze

• Ciśnienie gazu: Typowo 100-300 barów

2. Układ wielownękowy

• Zrównoważone napełnianie: poprzez systemy gorących i zimnych kanałów

• Rozstaw wnęk: odpowiedni dla przewodów chłodzących i kanałów gazowych

• Formy rodzinne: Możliwe ze wspomaganiem gazowym dla różnych części

• Liczba wnęk: typowo 2–32 wnęki (w zależności od rozmiaru części)

3. Udoskonalenie układu chłodzenia

• Chłodzenie konforemne: podąża za złożoną geometrią części

• Przegrody/pęcherzyki: do chłodzenia rdzenia

• Kontrola temperatury: ±2°C we wszystkich zagłębieniach

Parametry procesu wspomagania gazem

Dwustopniowy proces wtrysku

1. Faza krótkiego wtrysku: wtrysk 70–95% materiału

2. Faza wtrysku gazu: wtrysk azotu przez dedykowane kołki

3. Faza pakowania gazu: Gaz utrzymuje ciśnienie podczas chłodzenia

4. Odpowietrzanie gazu: Gaz uwalniany przed otwarciem formy

Projektowanie kanału gazowego

• Lokalizacja: Najgrubsze przekroje (żebra, piasty, uchwyty)

• Rozmiar: 2-3 razy większa od grubości ścianki

• Wzór: podąża naturalnymi ścieżkami przepływu

Specyfikacje budowy form

Komponenty wysokiej jakości

Wykończenia powierzchni

• Powierzchnie ubytków: SPI-B1/B2 (polerowanie o ziarnistości 600-1200)

• Kanały gazowe: Gładkie wykończenie zapobiegające turbulencjom gazu

• Obszary teksturowane: Dostępne na powierzchniach nienasiąkniętych gazem

Zalety formowania wspomaganego gazem

Korzyści produktu

1. Redukcja masy: 10-40% oszczędności materiału

2. Zmniejszone ślady zalewu: Szczególnie na żebrach i występach

3. Lepsze wykończenie powierzchni: Niższe ciśnienie wtrysku

4. Dolny tonaż zacisku: zmniejszony o 30-60%

5. Sekcje puste: do przepływu płynu lub kanałów okablowania

6. Wyższa sztywność: lepszy stosunek sztywności do masy

Elastyczność projektowania

• Zmienna grubość ścianki w tej samej części

• Duże płaskie powierzchnie bez wypaczeń

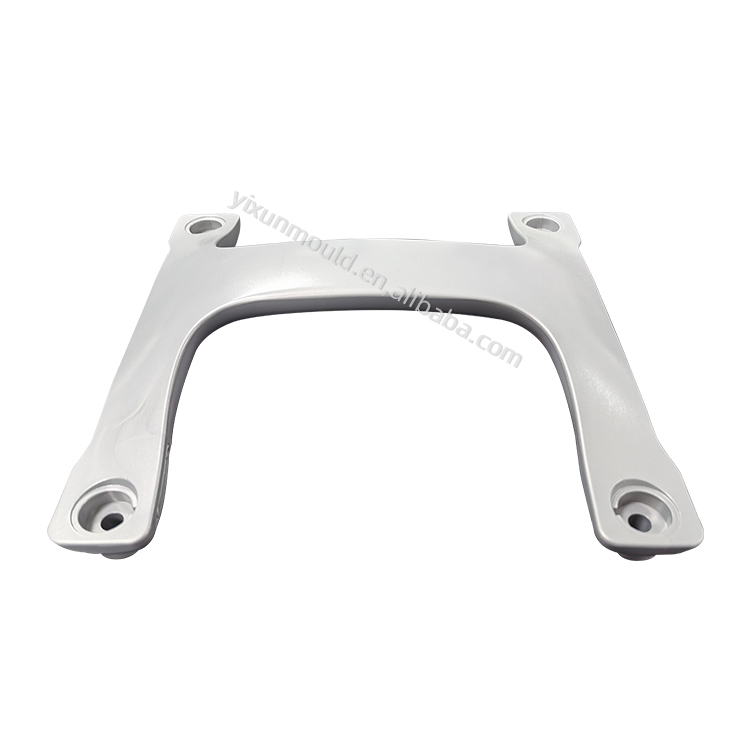

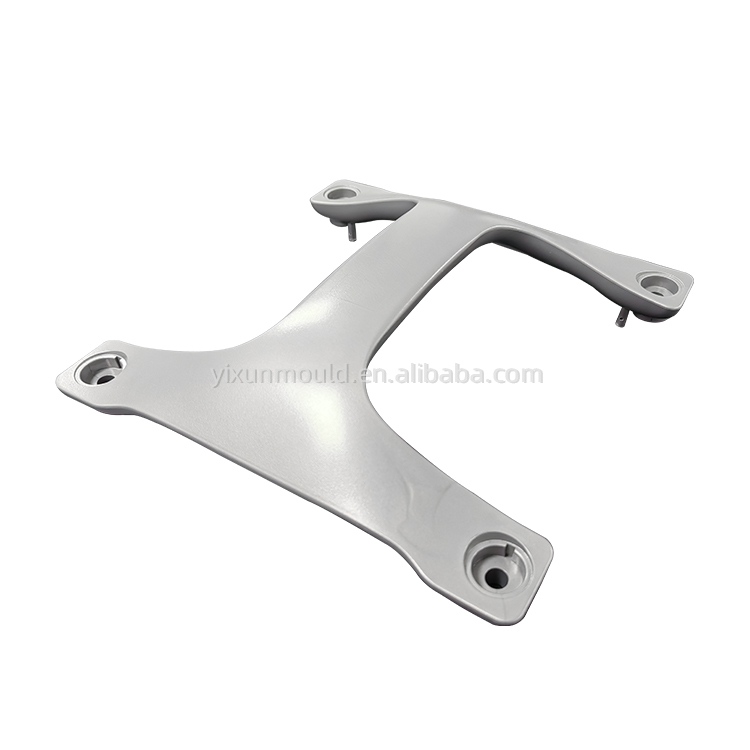

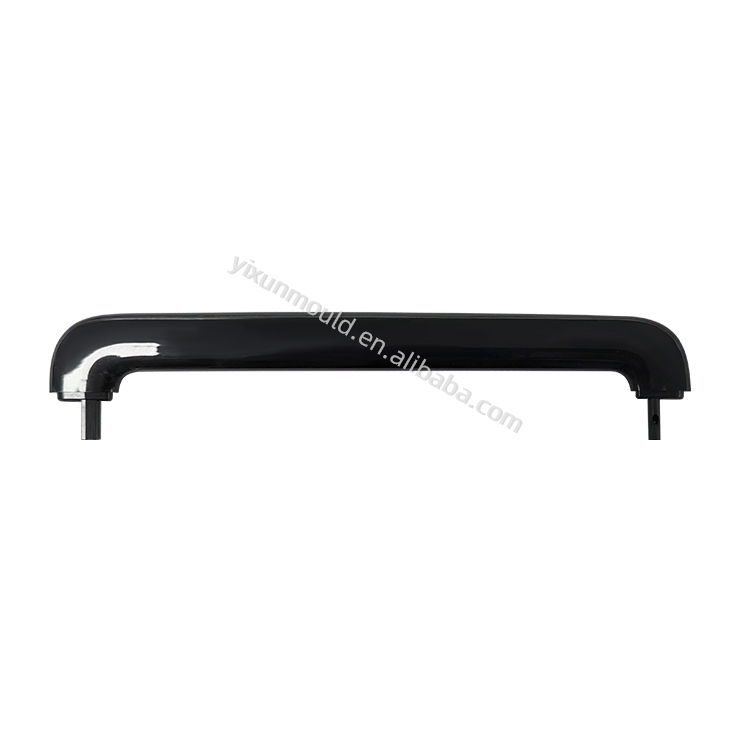

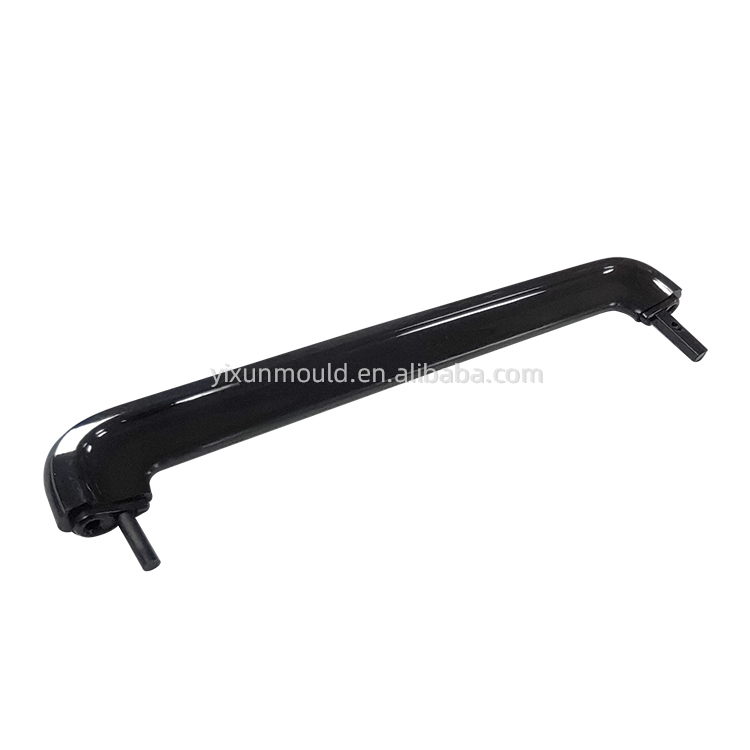

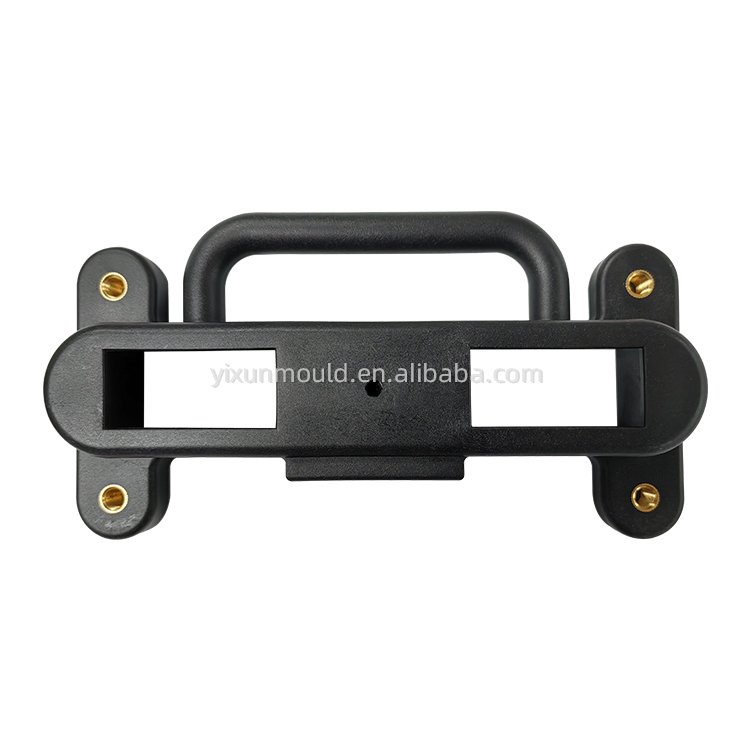

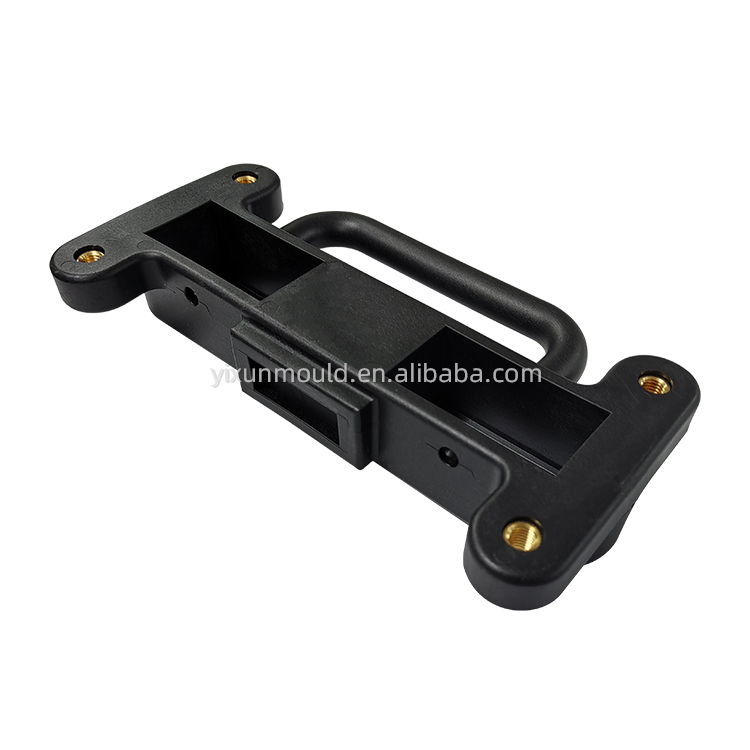

• Zintegrowane uchwyty/chwyty bez spoin

• Zmniejszone naprężenia szczątkowe

Typowe zastosowania

Dla materiału ABS:

• Motoryzacja: Panele drzwiowe, klamki, elementy wykończeniowe

• Meble: Skorupy krzeseł, podstawy stołów, podłokietniki

• Elektronika: Obudowy do drukarek, obudowy komputerów

• Towary konsumpcyjne: uchwyty do narzędzi, panele urządzeń

Dla materiału PP:

• Pojemniki: Pojemniki do układania w stosy, pudełka do przechowywania

• Meble: krzesła ogrodowe, lekkie stoły

• Przemysł: Palety, elementy do transportu materiałów

• Gospodarstwo domowe: Kosze na pranie, organizery do przechowywania

Wymagania dotyczące kontroli jakości

Testowanie i walidacja pleśni

1. Próby optymalizacji procesów

• Określanie procentu krótkiego strzału

• Optymalizacja czasu opóźnienia gazu

• Profile ciśnienia dla każdej wnęki

2. Punkty Kontroli Jakości

• Jednorodność grubości ścianki: Pomiar ultradźwiękowy

• Penetracja kanałów gazowych: Analiza przekrojów

• Jakość powierzchni: Kontrola śladów zlewu

• Stabilność wymiarowa: weryfikacja CMM

3. Monitorowanie produkcji

• Czujniki ciśnienia gazu w każdym kanale

• Monitorowanie ciśnienia w jamie ustnej

• Zbieranie danych SPC w czasie rzeczywistym

Rozważania dotyczące układu wielu wnęk

Systemy prowadnic dla GAM

• Preferowany gorący biegacz:

• Indywidualna kontrola temperatury

• Zrównoważone wypełnienie wszystkich ubytków

• Brak odpadów biegacza (oszczędność materiału)

• Opcje zimnego kanału:

• Formy trójpłytowe do automatycznego odgazowywania

• Konstrukcje kolektorów zapewniające zrównoważony przepływ

Wyzwania równoważenia

• Równowaga penetracji gazu przez wgłębienia

• Równomierność chłodzenia zapewniająca stałe czasy cykli

• Synchronizacja wyrzutu dla automatyzacji

Dane techniczne

Parametry projektu formy

• Naddatek na skurcz: 0,5-0,8% dla ABS, 1,5-2,5% dla PP

• Kąty pochylenia: minimum 1-2° (zwiększone w przypadku obszarów z teksturą)

• Grubość ścianki: 2-6mm (grubsza dla kanałów gazowych)

• Odpowietrzanie gazu: prześwit 0,01–0,02 mm

Wymagania dotyczące maszyny

• Jednostka wtryskowa: Możliwość precyzyjnej kontroli wtrysku

• Zespół wspomagania gazem: Generator azotu/układ sterowania

• Siła zacisku: zmniejszona o 30-50% w porównaniu do formowania konwencjonalnego

• System sterowania: Możliwość opóźnienia gazu i profilowania ciśnienia

Rozważania dotyczące kosztów

Inwestycja w formy

• Wyższy koszt początkowy: 20-40% więcej niż w przypadku konwencjonalnych form

• Szybszy zwrot z inwestycji: dzięki oszczędności materiałów i skróceniu czasu cyklu

• Koszt jednostkowy: znacznie niższy przy dużych nakładach

Ekonomika produkcji

• Oszczędność materiału: 10-40% na część

• Skrócenie czasu cyklu: 10-30% szybciej

• Oszczędność energii: mniejsze wymagania dotyczące siły zacisku

• Poprawa jakości: Zmniejszona liczba złomów

Wytyczne dotyczące wyboru

Kiedy wybrać formowanie wspomagane gazem:

1. Części z grubymi przekrojami lub żebrami

2. Elementy o dużej powierzchni

3. Zastosowania wymagające zmniejszenia masy

4. Produkty wymagające profili zamkniętych

5. Produkcja wielkoseryjna (>50 000 części)

Zalecenia dotyczące konkretnych materiałów:

• ABS: Doskonały do ​​elementów konstrukcyjnych o dobrym wykończeniu

• PP: Idealny do zastosowań wrażliwych na koszty i o umiarkowanych wymaganiach konstrukcyjnych

Znalezienie wykwalifikowanego producenta form

Wybierając producenta form do form wielogniazdowych wspomaganych gazem:

1. Zweryfikuj doświadczenie w zakresie GAM: Poproś o studia przypadków i próbki

2. Sprawdź wiedzę specjalistyczną dotyczącą systemów gazowych: Doświadczenie z wieloma technologiami wtrysku gazu

3. Oceń możliwości projektowania wielogniazdowego: poprzednie udane projekty

4. Przegląd możliwości symulacji: Analiza przepływu formy za pomocą modułów wspomagających gaz

5. Inspekcja systemów jakości: Dokumentacja i protokoły testów
