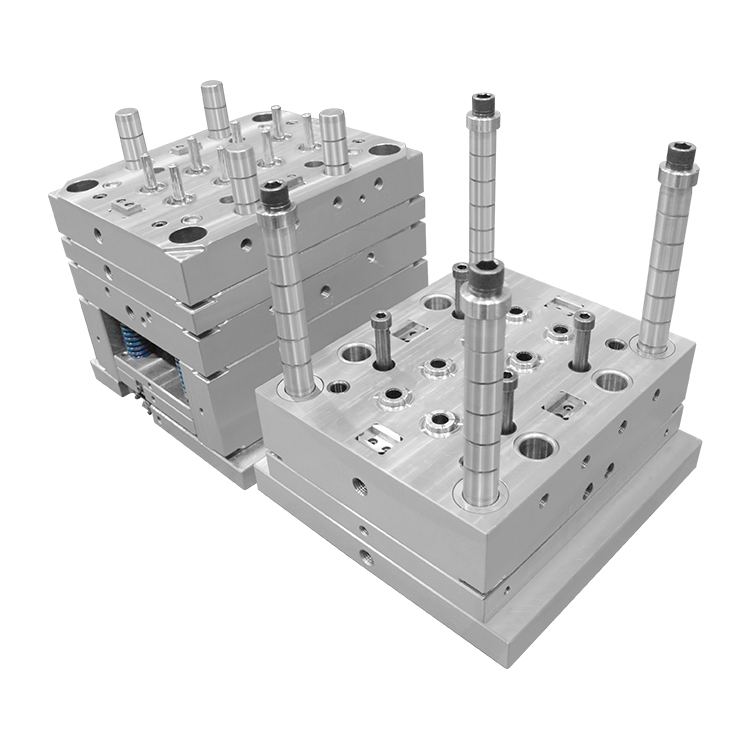

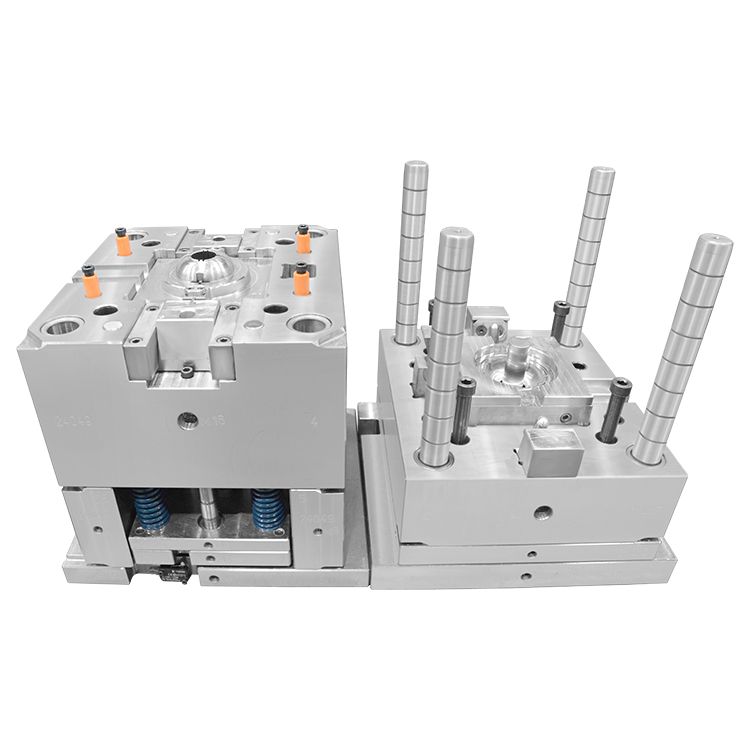

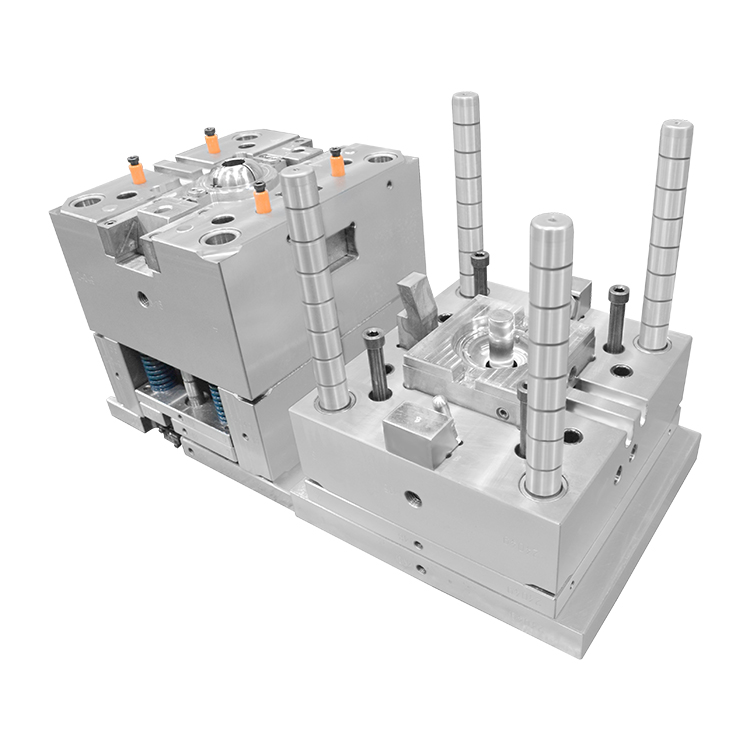

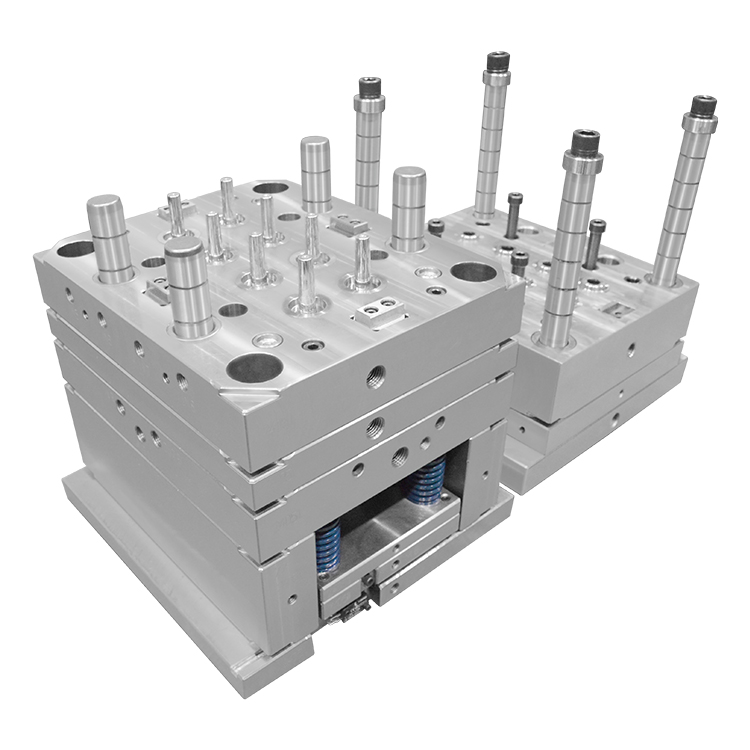

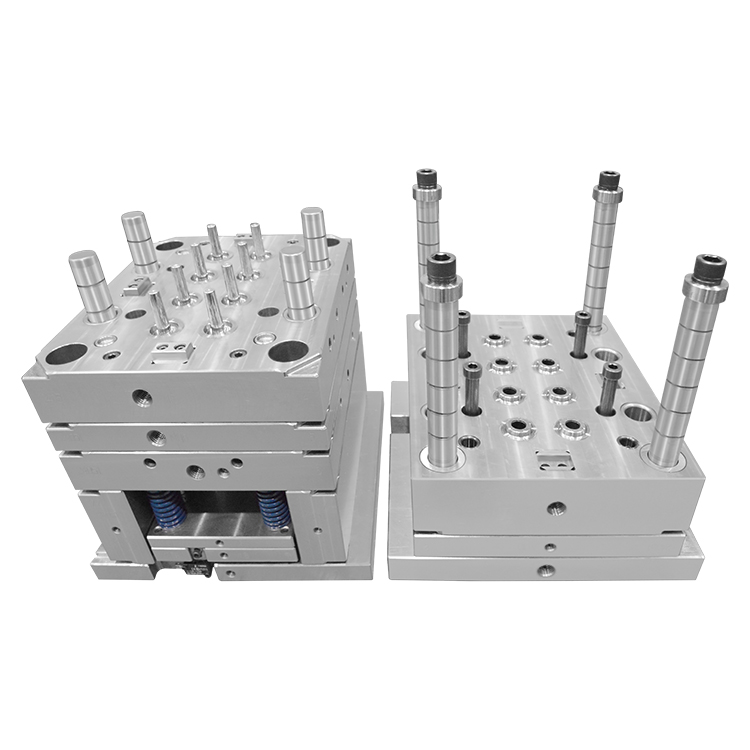

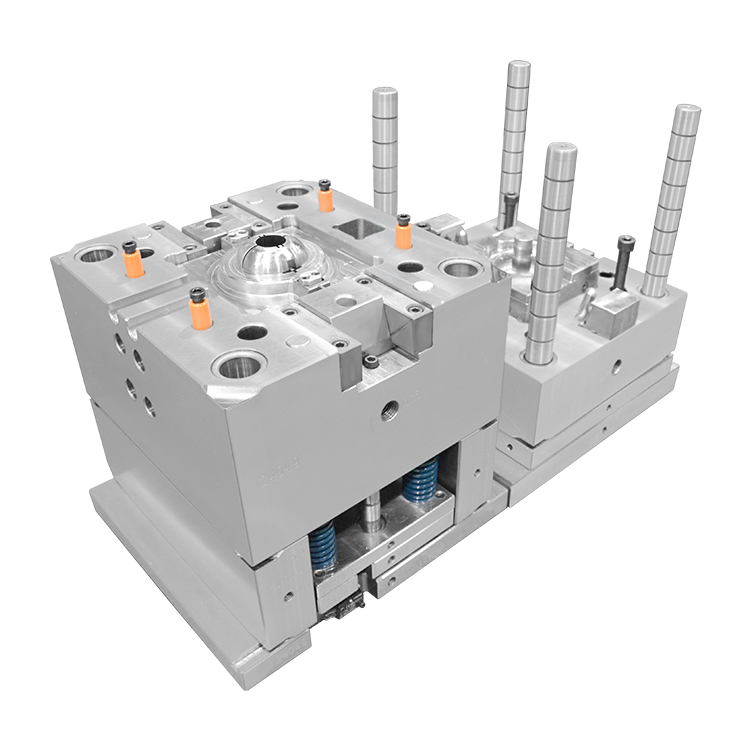

Wtryskowa plastikowa forma dla soczewek ABS/PC/PP Cold Runner Hot Runner Maker

Specjalizacja w formach soczewek

Precyzyjne formy zaprojektowane specjalnie do zastosowań w soczewkach optycznych i przezroczystych, odpowiednie do materiałów ABS, PC i PP, zarówno w konfiguracji z zimnym, jak i gorącym kanałem.

Wybór materiału na soczewki

Wymagania dotyczące formy dla soczewek

Krytyczne cechy projektu

1. Ubytki wysokopolskie

• SPI-A1 (wykończenie lustrzane) lub lepszy

• Polerowanie diamentowe powierzchni optycznych

• Zero defektów w obszarach optycznych

2. Precyzyjny układ chłodzenia

• Zrównoważone chłodzenie dla równomiernego skurczu

• Wkładki z miedzi berylowej w obszarach krytycznych

• Kontrola temperatury ±1°C

3. System wentylacyjny

• Mikrowentylacja na liniach podziału

• Opcje odpowietrzania próżniowego dla przejrzystości

• Prawidłowe ustawienie, aby uniknąć linii spawów

Wybór systemu prowadnic dla soczewek

Systemy gorącokanałowe (zalecane do większości zastosowań soczewek):

• Zalety:

• Brak problemów z zimnym ślimakiem wpływających na klarowność

• Lepsza kontrola nad nagrzewaniem ścinającym

• Zmniejszone straty ciśnienia

• Idealny do wielogniazdowych form soczewek

• Typy: Zasuwa do kontroli pozostałości po bramie

Systemy zimnokanałowe:

• Zalety:

• Niższy koszt początkowy

• Prostsza konserwacja

• Nadaje się do opracowywania prototypów

• Rozważania: Bramki z zakładkami preferowały minimalizację śladów bramki na powierzchniach optycznych

Dane techniczne

Wymagania dotyczące powierzchni optycznej

• Chropowatość powierzchni: Ra ≤ 0,012 μm dla obszarów optycznych

• Polerowanie: twarde chromowanie lub niklowanie zapewniające trwałość

• Płaskość: ≤ 0,01 mm na powierzchni optycznej

• Zarządzanie linią podziału: krytyczne dla zapobiegania wypływom

Projekt bramy dla soczewek

• Lokalizacja: Jeśli to możliwe, obszary nieoptyczne

• Rodzaje:

• Bramy punktowe (gorący kanał)

• Bramy zakładkowe (zimnokanałowe)

• Bramki krawędziowe dla większych obiektywów

• Pozostałość po bramie: ≤ 0,05 mm w obszarach widocznych

System wyrzutowy

• Metody:

• Wyrzut powietrza dla delikatnych soczewek

• Wyrzutniki łopatkowe do cienkich ścian

• Płytki ściągające do soczewek okrągłych

• Oznaczenia wyrzutnika: Umieszczone w obszarach nieoptycznych

Możliwości producenta form

Niezbędna wiedza specjalistyczna

1. Projekt formy optycznej

• Doświadczenie w zakresie wymagań dotyczących przepuszczalności światła

• Znajomość zagadnień związanych ze współczynnikiem załamania światła

• Techniki minimalizacji dwójłomności

2. Produkcja precyzyjna

• Obróbka CNC z mikronową dokładnością

• Możliwości EDM dla złożonych geometrii

• Szlifowanie o wysokiej precyzji

3. Fachowość polerowania

• Technicy polerowania diamentów

• Możliwość montażu w pomieszczeniu czystym

• Urządzenia do pomiaru powierzchni (profilometry)

Zapewnienie jakości

• Narzędzia pomiarowe:

• CMM dla dokładności wymiarowej

• Komparatory optyczne

• Testery chropowatości powierzchni

• Interferometry do badania płaskości

• Protokoły testowe:

• Analiza przepływu formy w celu optymalizacji napełniania

• Analiza chłodzenia pod kątem równomiernego skurczu

• Raporty z inspekcji pierwszego artykułu

• Walidacja przykładowej produkcji

Aplikacje branżowe

Typowe produkty do soczewek

1. Oświetlenie: soczewki LED, dyfuzory, reflektory

2. Motoryzacja: Oświetlenie wewnętrzne, soczewki sygnalizacyjne

3. Elektronika użytkowa: obiektywy aparatów, światłowody

4. Medycyna: okna instrumentów, osłony świateł

5. Sprzęt ochronny: okulary, osłony ochronne

Wytyczne dotyczące przetwarzania specyficznego dla materiału

W przypadku obiektywów komputerowych:

• Suszenie: 120°C przez 3-4 godziny

• Temperatura topnienia: 280-320°C

• Temperatura formy: 80-100°C

Dla soczewek ABS:

• Suszenie: 80-85°C przez 2-4 godziny

• Temperatura topnienia: 230-260°C

• Temperatura formy: 40-60°C

Dla soczewek PP:

• Suszenie: Opcjonalnie (w razie potrzeby 3 godziny w 80°C)

• Temperatura topnienia: 200-250°C

• Temperatura formy: 40-80°C

Zalecenie wyboru

W przypadku wysokiej jakości soczewek optycznych:

• Materiał: PC (najwyższa przejrzystość i trwałość)

• System prowadnic: Gorący kanał z zasuwami zaworowymi

• Polerowanie: SPI-A1 lub lepsze z chromowaniem

Do zastosowań wrażliwych na koszty:

• Materiał: PP (dobra przejrzystość przy niższym koszcie)

• System prowadnic: Zimnokanał z bramkami z zakładkami

• Polski: Wysoki połysk bez platerowania

Znalezienie wykwalifikowanego producenta form

Wybierając twórcę form do zastosowań w soczewkach:

1. Poproś o próbki poprzednich projektów obiektywów

2. Sprawdź możliwości i sprzęt do polerowania

3. Sprawdź doświadczenia z konkretnym materiałem

4. Przejrzyj procedury kontroli jakości

5. Oceń możliwości analizy przepływu formy
