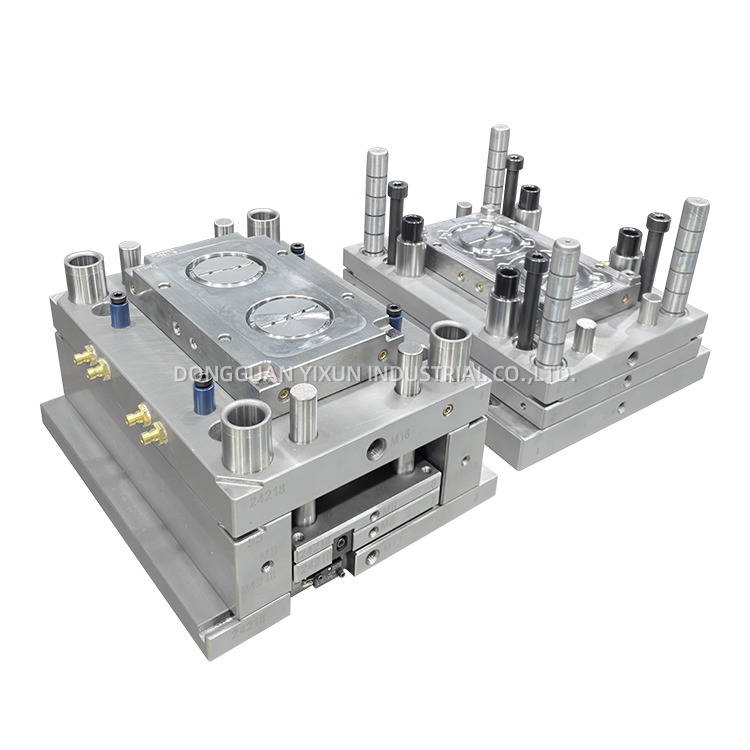

Wyjaśnianie form wtryskowych: magia suwaków i podnośników

Problem: Podcięcia

Najpierw zdefiniujmy wroga: podcięcie. Podcięcie to dowolny występ lub wgłębienie w części, które uniemożliwia jej bezpośrednie usunięcie z formy w kierunku głównego otwarcia (lub wyciągnięcia rdzenia).

Wyobraź sobie, że próbujesz usunąć kwadratowy kształt z okrągłego otworu - nie zadziała. W części z tworzyw sztucznych podcięcia są powszechne jako otwory boczne, haczyki wewnętrzne lub zatrzaski zewnętrzne. Aby to rozwiązać, potrzebujemy ruchu, który nie jest tylko prosto w górę i w dół.

Rozwiązanie 1: suwak (lub rdzeń)

Suwak to mechanizm, który porusza się poziomo (lub pod niewielkim kątem), aby odłączyć się od podcięcia przed otwarciem głównej formy.

Jak to działa:
najczęstszą metodą napędu jest użycie kątowego szpilki (lub pinu CAM). Gdy dwie połowy formy zaczynają się otwierać, stałą kątową szpilkę przesuwa się przez tuleję na suwaku, zmuszając go do poruszania się na bok na szynach prowadzących. Ten ruch boczny wyciąga rdzeń suwaka z podcięcia. Po wyczyszczeniu pleśń może się całkowicie otworzyć, a część można wyrzucić normalnie.

• Kluczowe funkcje:

• Prowadzenie przez: akcję otwierającą pleśń.

• Ruch: przede wszystkim poziomy.

• Siła: Wysoka. Są solidne i mogą tworzyć duże lub głębokie podcięcia.

• Lokalizacja: zwykle używane do podcięcia zewnętrznych lub bocznych.

Przykład rzeczywisty: uchwyt boczny zasilania, portu USB w obudowie komputerowej lub zatrzask na zestawie narzędzi.

Rozwiązanie 2: Podnośnik (lub wyrzutnik kątowy)

Podnośnik jest bardziej eleganckim rozwiązaniem dla wewnętrznych podcięć. Sprytnie łączy akcję wyrzutową z wydaniem podcięcia w jednym ruchu.

Jak to działa:
podnośnik jest zamontowany na płycie wyrzutu. Kiedy pręty pchnięcia maszyny wtryskowej zbliżają się, cała płyta wyrzucająca porusza się do przodu. Podnośnik, który znajduje się pod kątem wewnątrz bloku przewodnika lub obrażenia w rdzeniu, jest zmuszony podążać tą ścieżką. Powoduje to połączony ruch: porusza się w górę i na zewnątrz jednocześnie. Ten ruch zewnętrzny odciąga go od wewnętrznego podcięcia, gdy odpycha część z rdzenia.

• Kluczowe funkcje:

• Napędzany przez: system wyrzutowy.

• Ruch: przekątny ruch kompozytowy (w górę + out).

• Siła: umiarkowana. Kątowa szpilka może być słabym punktem, więc najlepiej jest w przypadku mniejszych wewnętrznych podcięć.

• Lokalizacja: prawie wyłącznie dla wewnętrznych podcięcia.

Przykład rzeczywisty: wewnętrzne klipy zatrzymujące w obudowie telefonicznej, mechanizm zatrzasny wewnątrz pokrywki pojemnika lub wewnętrzne bossy śrubowe z podcięciami.

Slider vs. Lifter: Szybkie porównanie

Jak wybrać? Kluczowe względy projektowe

Jako projektant formy wybór odpowiedniego mechanizmu ma kluczowe znaczenie. Oto proces myślowy:

1. Lokalizacja podcięcia: To główny czynnik. Czy to na zewnątrz czy wewnątrz?

2. Głębokość podcięcia: suwaki lepiej radzą sobie z głębszymi podcięciami ze względu na ich solidną budowę.

3. Linia rozbijająca i estetyka: suwaki mogą pozostawić widoczne linie świadków na zewnątrz części. Podnośniki ukrywają w środku.

4. Przestrzeń i koszt pleśni: suwaki wymagają więcej miejsca na zewnętrznej formie, potencjalnie zwiększając wielkość i koszt pleśni. Podnośniki działają w istniejącym śladzie płyty wyrzutowej.

Wniosek

W świecie formowania wtryskowego suwaki i podnośniki to klucze główne, które odblokowują złożone projekty części. Przekształcają prostą dwupabłogową formę w wyrafinowany, wieloczynnikowy system.

Mówiąc prosto:

• Użyj suwaka, aby wyciągnąć rdzeń z boku.

• Użyj podnośnika, aby wypchnąć i wyjść od wewnątrz.

Zrozumienie tych mechanizmów jest nie tylko dla projektantów pleśni. W przypadku twórców produktów i inżynierów, mając na uwadze od początku - rozważanie kątów, podcięcia i dostępu do oprzyrządowania - może prowadzić do części, które są nie tylko funkcjonalne, ale także łatwiejsze i tańsze w produkcji. To tutaj spotykają się inteligentny projekt produktu i mistrzowska inżynieria pleśni.
