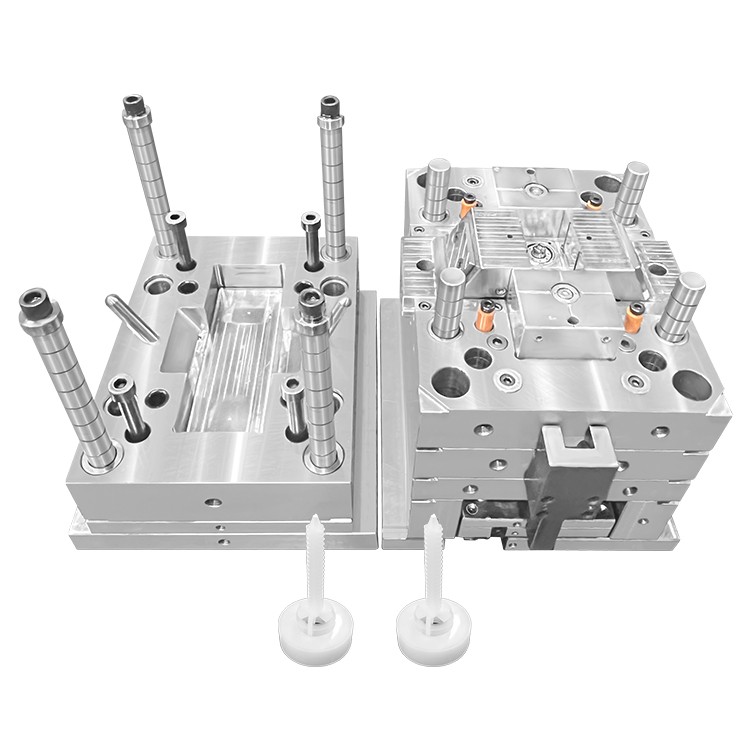

W gnieździe rodzi się nieskazitelna część formowana wtryskowo, ale jej udana podróż kończy się czystym wyrzuceniem. System wyrzutników jest niedocenianym bohaterem tego finałowego aktu, a jego rdzeniem są kołki wyrzutników. Wybór niewłaściwego typu to przepis na zaklejone części, defekty kosmetyczne, a nawet uszkodzenie samej formy.
Rozłóżmy najpopularniejsze typy kołków wypychaczy i konkretne scenariusze, w których świecą.
Koń pociągowy wyrzutu, występujący w prawie każdej formie.
Konstrukcja: Prosty kołek cylindryczny z płaskim końcem.
Zalety: Niski koszt, doskonała wytrzymałość, łatwość obróbki, standaryzacji i wymiany.
Idealny do: Wyrzucania płaskich lub lekko zakrzywionych powierzchni na większości części. Zazwyczaj stosuje się je w wielokrotnościach, aby zapewnić zrównoważony rozkład siły.
Uważaj: Unikaj używania na stromych podcięciach lub głębokich żebrach, ponieważ mogą one spowodować ślady „ociągania sworznia wypychacza”, a nawet przebić część.
Standardowy sworzeń ze wzmocnioną podstawą.
Konstrukcja: Posiada występ o większej średnicy na niewyrzucającym końcu.
Zalety: Znacznie zwiększona wytrzymałość na zginanie i sztywność. Zapobiega wyboczeniu długich, smukłych sworzni pod obciążeniem.
Idealny do: Kołki o wysokim współczynniku kształtu (długie i cienkie) lub zastosowań wymagających dużej siły w ograniczonej przestrzeni. Powszechnie stosowane na dole głębokich żeber lub występów.
Kiedy okrągła szpilka po prostu nie pasuje.
Konstrukcja: Przekrój prostokątny lub owalny, przypominający ostrze płaskie.
Plusy: Zapewnia większy obszar styku w wąskiej przestrzeni.
Idealny do: Wyrzucania głębokich, cienkich żeberek – jest to ich główne i najważniejsze zastosowanie. Nadaje się również do wąskich półek lub stopni. Niezbędny w obudowach elektroniki z gęstym ożebrowaniem.
Sprawdzone rozwiązanie dla elementów cylindrycznych.
Konstrukcja: Wydrążona tuleja (ruchomy wypychacz) otaczająca nieruchomy sworzeń rdzenia.
Plusy: Umożliwia wyrzucanie bezpośrednio wokół bossa lub dystansu, który tworzy dziurę.
Idealny do: Wyrzucania części z występami (do śrub, kołków itp.). Tuleja wysuwa piastę na zewnątrz, podczas gdy wewnętrzny kołek rdzenia tworzy otwór. Klasyczne rozwiązanie dla wtapianych wkładek gwintowanych lub słupków wyrównujących.
Wykorzystanie ciśnienia powietrza jako pomocy w wyrzuceniu.
Wzór: Szpilka z małym, kontrolowanym kanałem powietrznym biegnącym przez środek.
Zalety: Uwalnia sprężone powietrze w momencie wyrzutu, przerywając uszczelnienie próżniowe i zmniejszając wymaganą siłę wyrzutu.
Idealny dla:
Duże części w kształcie pudełka (takie jak pojemniki, obudowy) podatne na wysoką próżnię.
Miękkie, elastyczne materiały (TPE, TPU) dobrze chwytające formę.
Powierzchnie o wysokim połysku, gdzie jakiekolwiek ślady szpilek są niedopuszczalne.
Używany w połączeniu z mechanicznym systemem wyrzucania.
Wyrzucanie pod kątem, gdy proste pociągnięcie nie jest możliwe.
Konstrukcja: Sworzeń z zakrzywionym zakończeniem pasującym do odpowiadającej mu powierzchni pod kątem w części.
Zalety: Zapewnia dodatnią siłę wyrzutu w przypadku pionowych ścian pozbawionych przeciągów lub niewielkich podcięć.
Idealny do: Części z wewnętrznymi podcięciami lub teksturowanymi powierzchniami o zerowym naciągu, gdzie działanie boczne (ślizg) jest zbyt kosztowne lub skomplikowane. Wymaga precyzyjnej obróbki.
Gdy sam sworzeń jest częścią wnęki.
Projekt: Końcówka szpilki to ukształtowana powierzchnia, która tworzy specyficzną cechę części.
Zalety: Upraszcza konstrukcję formy poprzez połączenie rdzenia formującego i wypychacza.
Idealny do: Wyrzucania z elementu o określonym kształcie (np. kopuły, logo lub teksturowanej podkładki), gdzie to miejsce jest również logicznym punktem wyrzutu. Wymaga bardzo wąskich tolerancji, aby zapobiec powstawaniu błysków.
Wyrzucanie całą płytką, a nie pojedynczymi pinami.
Konstrukcja: Płytka stykająca się z całym obrzeżem części (np. brzegiem kubka lub kołnierzem wieczka).
Plusy: Idealnie zrównoważony rozkład siły na dużej powierzchni. Eliminuje ślady pinów.
Idealny dla:
Cienkościenne, okrągłe części, takie jak pojemniki, pokrywki lub krążki.
Części głęboko tłoczone.
Części wykonane z materiałów kruchych.
Wybór odpowiedniego eżektora to kwestia znalezienia równowagi. Rozważ te czynniki:
Geometria części: Płaskie obszary vs. żebra vs. występy.
Materiał: sztywne tworzywa sztuczne umożliwiają kontakt punktowy; miękkie elastomery wymagają szerszego wsparcia.
Wymagania kosmetyczne: Widoczne powierzchnie mogą uniemożliwiać użycie kołków lub wymagać specjalistycznych typów, takich jak wyrzutniki powietrza.
Mechanika form: Unikaj zakłóceń w kanałach chłodzących, prowadnicach, podnośnikach i innych komponentach.
Równowaga wyrzutu: Siły muszą być równe, aby zapobiec wypaczeniu lub sklejaniu się części.
Wyrafinowana forma rzadko wykorzystuje tylko jeden typ. Typowa obudowa obiektywu samochodowego może łączyć w sobie: standardowe kołki do głównego korpusu, wyrzutniki ostrzy do każdego cienkiego żebra, wyrzutniki tulejkowe do występów montażowych i popychacze powietrzne w głębokich kieszeniach. Zrozumienie tego zestawu narzędzi pozwala projektantom i inżynierom form zapewnić niezawodne, wysokiej jakości i wydajne wyjmowanie z formy – przekształcenie dobrej formy w świetną.
