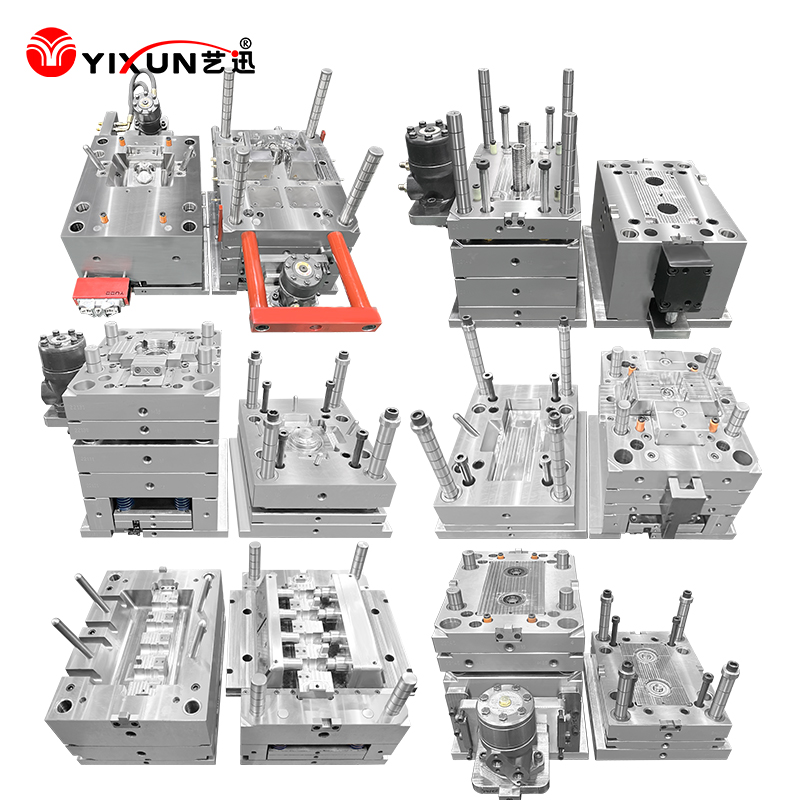

Kluczowe uwagi dotyczące projektowania form dla medycznych uchwytów formowanych wtryskowo
Stal na formy: Stosuj stale odporne na korozję i o wysokiej twardości (np. S136, H13), aby wytrzymać wielokrotną sterylizację (EtO/gamma) i zapobiec zanieczyszczeniu materiału. Niska zawartość węgla w S136 gwarantuje, że metal nie przedostaje się do tworzywa sztucznego, co ma kluczowe znaczenie dla biokompatybilności.
Wykończenie powierzchni: Polerowane na lustro wnęki (Ra ≤ 0,02 μm) eliminują mikrochropowatość, w której zatrzymują się bakterie. W przypadku uchwytów formowanych z TPE (miękki uchwyt + sztywna podstawa) forma musi integrować systemy wlewowe z dwóch materiałów, aby bezpiecznie połączyć oba materiały.
Optymalizacja przepływu materiału: W przypadku PP (o niskiej lepkości stopu) należy zaprojektować szerokie i krótkie kanały wlewowe, aby zmniejszyć naprężenia ścinające — zapobiega to degradacji materiału i utrzymuje biokompatybilność.
Ergonomiczna geometria wnęki:
Dopasuj wnękę formy do wymiarów dłoni na poziomie 95. percentyla (zgodnie z normą ISO 11226), aby zapewnić wygodny i niemęczący chwyt.
Zaokrąglone krawędzie (promień ≥ 1 mm) formy eliminują ostre rogi — zapobiega to podrażnieniom skóry i gromadzeniu się bakterii (brak szczelin na zanieczyszczenia).
Wzmocnione żebra i strefy nośne:
Dodaj żebra zintegrowane z formą (grubość 0,5–0,8 × grubość ścianki rękojeści) w krytycznych obszarach (np. w miejscu mocowania rękojeści do instrumentów). Zwiększa to wytrzymałość konstrukcyjną bez zwiększania wagi (uchwyty zwykle ważą 20–50 g ze względu na przenośność).
Użyj analizy elementów skończonych (FEA), aby sprawdzić umiejscowienie żeber, upewniając się, że rękojeść wytrzyma siłę ponad 50 N (typowe kliniczne obciążenie operacyjne) bez deformacji.
Bezszwowe, jednoczęściowe formowanie:
Unikaj zespołów wieloczęściowych (np. klejonych uchwytów), formując uchwyt jako pojedynczy element. Forma powinna łączyć wszystkie funkcje (uchwyt, klipsy mocujące, szczeliny wentylacyjne) w jednym cyklu, aby wyeliminować szczeliny, w których mogą gromadzić się bakterie.
Precyzja szczeliny wentylacyjnej:
W przypadku uchwytów ze szczelinami wentylacyjnymi (w celu zmniejszenia ciężaru/naprężenia) w formie zastosowano mechanizmy ślizgowe, aby uformować te elementy. Upewnij się, że szerokość szczeliny (≥2 mm) i zaokrąglone krawędzie umożliwiają łatwe czyszczenie (zgodnie z wytycznymi sterylizacji AAMI ST79).
Brak podcięć (jeśli to możliwe):
Zminimalizuj podcięcia (które wymagają skomplikowanych prowadnic formy), aby uprościć czyszczenie. Jeśli konieczne są podcięcia (np. w przypadku klipsów do instrumentów), zaprojektuj slajdy samowyrzucające się, które nie pozostawiają resztek plastikowego wypływu.
Strategia bramkowania:
Użyj bramek krawędziowych (umieszczonych w obszarach, w których nie ma uchwytu), aby uniknąć widocznych śladów na powierzchniach styku uchwytu. W przypadku dużych uchwytów należy zastosować wiele przewężek (przepływ zrównoważony), aby zapobiec powstawaniu linii spawów (które zmniejszają wytrzymałość konstrukcyjną).
W przypadku uchwytów formowanych z TPE należy zastosować sekwencyjne bramkowanie zaworów, aby najpierw wstrzyknąć sztywną podstawę, a następnie uchwyt z TPE — zapewnia to silne połączenie materiałów.
Jednolite systemy chłodzenia:
Zastosuj konforemne kanały chłodzące (wydrukowane w 3D tak, aby dopasowywały się do zakrzywionego kształtu uchwytu), aby utrzymać jednolitość temperatury formy (± 2°C). Zapobiega to wypaczeniom (często spotykanym w uchwytach PP) i zapewnia stałą grubość ścianki (± 0,05 mm).
Wydłuż czas chłodzenia (25–35 s) w przypadku grubszych części uchwytu (np. obszarów chwytu), aby wyeliminować naprężenia wewnętrzne — zapobiega to pękaniu po wielokrotnej sterylizacji.
Kontrola tolerancji:
Zachowaj tolerancję wymiarową ±0,05 mm dla elementów mocujących (np. zacisków, portów gwintowanych), aby zapewnić kompatybilność ze standardowymi instrumentami medycznymi (zgodnie z ISO 80601).
Użyj czujników wnęki w formie, aby wykryć niedopełnienie lub wypływ w czasie rzeczywistym — zmniejsza to ilość odpadów i gwarantuje, że każdy uchwyt będzie zgodny ze specyfikacjami.
Walidacja formy:
Przeprowadzić próby formy trwające 10 000 cykli, aby sprawdzić trwałość (brak zużycia wnęki) i spójność części. Po zakończeniu próby sprawdź uchwyty za pomocą współrzędnościowej maszyny pomiarowej (CMM), aby potwierdzić, że wszystkie wymiary są zgodne z projektami CAD.
