Czy zastanawiałeś się kiedyś, jak obudowa Twojego smartfona pozostaje tak cienka, a jednocześnie niewiarygodnie sztywna? Albo jak elementy silników samochodowych wytrzymują ekstremalne temperatury i obciążenia? Odpowiedź często kryje się w potężnym, wyspecjalizowanym narzędziu produkcyjnym: wtryskarce wysokociśnieniowej.
Podczas gdy wszystkie wtryskarki kształtują tworzywa sztuczne, maszyny wysokociśnieniowe stanowią elitarną siłę – zaprojektowaną tak, aby radzić sobie z najbardziej wymagającymi materiałami i złożonymi projektami. Przyjrzyjmy się, co je wyróżnia i dlaczego są niezbędne w nowoczesnej produkcji.

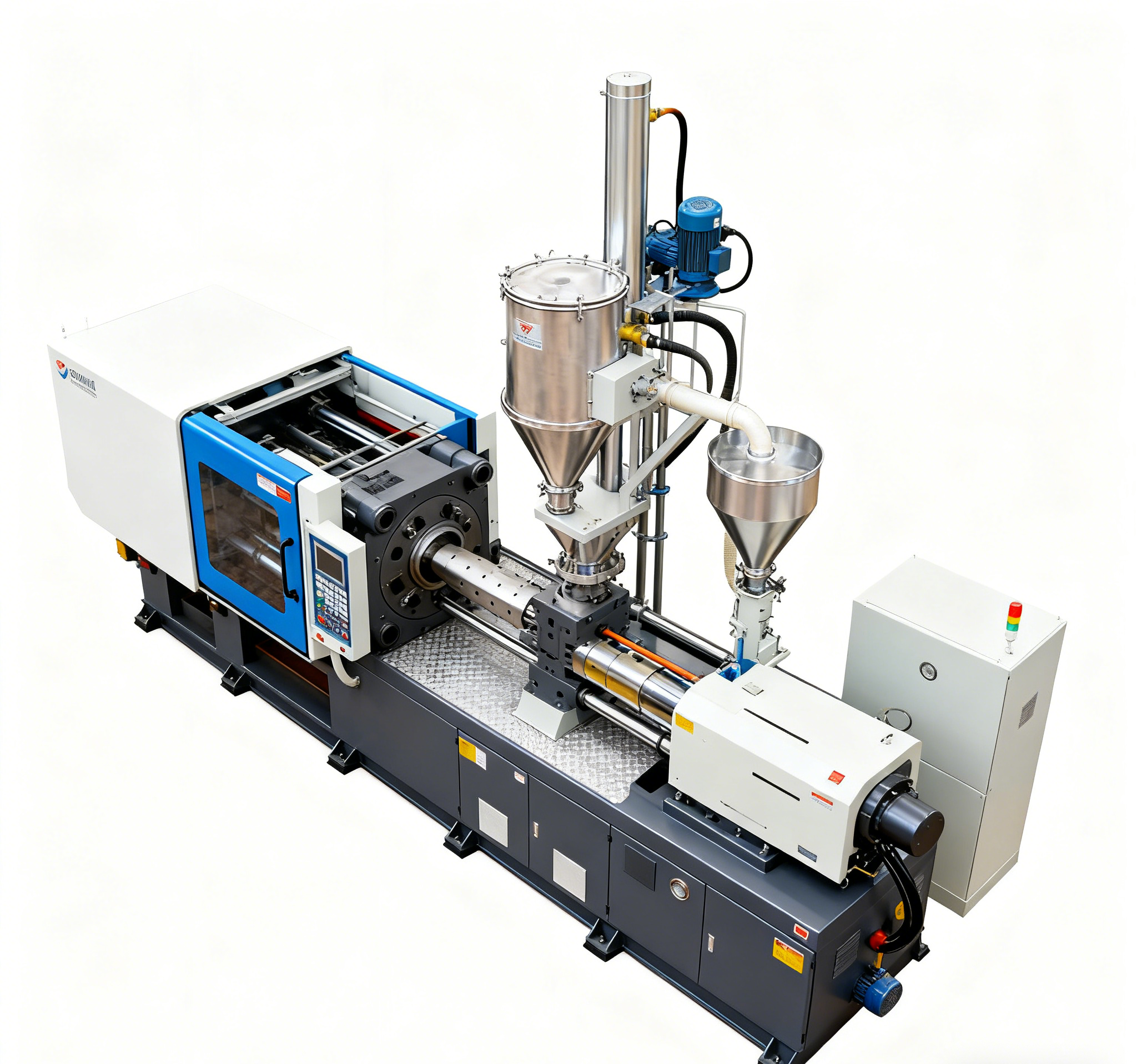

Krótko mówiąc, wysokociśnieniowa wtryskarka jest zbudowana tak, aby zapewniać i utrzymywać wyjątkowo wysokie ciśnienie wtrysku — zwykle powyżej 180 MPa, a często osiągające 250–400 MPa lub więcej.
W tym „ciśnieniu” nie chodzi o kruszenie pleśni; jest to siła potrzebna do wepchnięcia lepkiego, stopionego plastiku w każdy skomplikowany szczegół gniazda formy, szczególnie w przypadku:
Cienkie ścianki (tak cienkie jak 0,5 mm)
Długie i wąskie ścieżki przepływu
Materiały o dużej lepkości lub materiały wypełnione włóknami
Funkcje w mikrorozmiarach
Bez wystarczającego ciśnienia plastik ostygnie i zestali się przed całkowitym wypełnieniem formy, co spowoduje wadliwe części.
Pomyśl o tym, jak o porównaniu ciężkiej ciężarówki ze standardowym sedanem. Obydwa się poruszają, ale jeden jest przeznaczony do ekstremalnych obciążeń i trudnego terenu.
| Cecha | Standardowa wtryskarka | Wysokociśnieniowa wtryskarka |
|---|---|---|
| Ciśnienie wtrysku | Umiarkowany (~120–150 MPa) | Bardzo wysokie (≥180 MPa, do 400+ MPa) |
| Struktura maszyny | Przeznaczony do typowych obciążeń | Wzmocniona rama, grubsze kolumny i solidne płyty wytrzymujące duże siły wewnętrzne |
| Układ napędowy | Standardowy hydrauliczny lub serwoelektryczny | Systemy dużej mocy i szybkiego reagowania (często całkowicie elektryczne dla precyzji) |
| Śruba i beczka | Konstrukcja ogólnego przeznaczenia | Specjalna geometria (wyższy stosunek L/D), materiały odporne na zużycie |
| System sterowania | Standardowa kontrola procesu | Wysoka precyzja, kontrola ciśnienia i prędkości w czasie rzeczywistym |
| Główny cel | Formowanie kształtu — tworzenie dobrze wyglądających, funkcjonalnych części | Precyzja i pokonywanie trudności — osiąganie ekstremalnej dokładności w przypadku wymagających materiałów |
| Koszt | Niższa inwestycja początkowa | Znacznie wyższa dzięki wytrzymałym komponentom i zaawansowanej technologii |
Wymagane ciśnienie wtrysku reguluje uproszczona zależność:
P ∝ (lepkość stopu × długość przepływu) / (grubość ścianki)²
To oznacza:
Cieńsze ściany wymagają wykładniczo większego nacisku.
Dłuższe ścieżki przepływu lub bardziej lepkie materiały (takie jak PEEK lub nylon wypełniony 50% szkłem) znacznie zwiększają opór.
Napełnianie z dużą prędkością (aby zapobiec przedwczesnemu ochłodzeniu) wymaga również większego ciśnienia.
W takich warunkach standardowa maszyna może spowodować krótki strzał (niecałkowite napełnienie), podczas gdy maszyna wysokociśnieniowa może działać.
Maszyny te doskonale sprawdzają się w branżach, w których stawka jest wysoka, gdzie wydajność, precyzja i niezawodność nie podlegają negocjacjom.
Zaawansowana elektronika i technologie konsumenckie
Ultracienkie obudowy do laptopów i tabletów
Ramki środkowe i elementy konstrukcyjne smartfonów
Złącza miniaturowe (USB-C, szybkie porty danych)
Innowacje motoryzacyjne
Elementy pod maską (kolektory dolotowe, obudowy czujników)
Lekkie szelki i wsporniki konstrukcyjne
Elementy zestawu akumulatorów pojazdów elektrycznych i złącza ładowania
Precyzja w medycynie i służbie zdrowia
Narzędzia chirurgiczne wymagające sterylizacji w autoklawie
Obudowy urządzeń wszczepialnych
Skomplikowane, cienkościenne materiały laboratoryjne
Inżynieria i zastosowania przemysłowe
Przekładnie, łożyska i prowadnice ze wzmocnionych polimerów
Drony i elementy robotyki
Zespoły mechaniczne o dużym obciążeniu
Części optyczne i o wysokim połysku
Nośniki soczewek LED i płytki prowadzące światło
Osłony obiektywów samochodowych wymagające przejrzystości pozbawionej zniekształceń
Powszechnym błędnym przekonaniem jest to, że maszyny wysokociśnieniowe zawsze wymagają ogromnej siły mocowania. Chociaż ciśnienie wtrysku i siła mocowania są ze sobą powiązane, służą różnym celom:
Ciśnienie wtrysku działa wewnątrz stopu.
Siła zaciskania opiera się sile oddzielającej formę, która jest równa ciśnieniu wnęki x część rzutowanej powierzchni.
Maszyna wysokociśnieniowa wykonująca małą, skomplikowaną część może nie wymagać nadmiernej siły mocowania. I odwrotnie, duża część wykonana przy standardowym ciśnieniu może wymagać bardzo dużego zacisku. Kluczem jest równowaga systemu.
Wtryskarki wysokociśnieniowe to specjaliści w świecie tworzyw sztucznych. Umożliwiają to, czego nie są w stanie osiągnąć standardowe maszyny — przesuwanie granic materiałów, osiąganie mikroskopijnej precyzji oraz wytwarzanie mocniejszych, lżejszych i bardziej niezawodnych części.
Ponieważ branże w dalszym ciągu wymagają miniaturyzacji, innowacji materiałowych i doskonałej wydajności, te potężne maszyny pozostaną w czołówce zaawansowanej produkcji.
