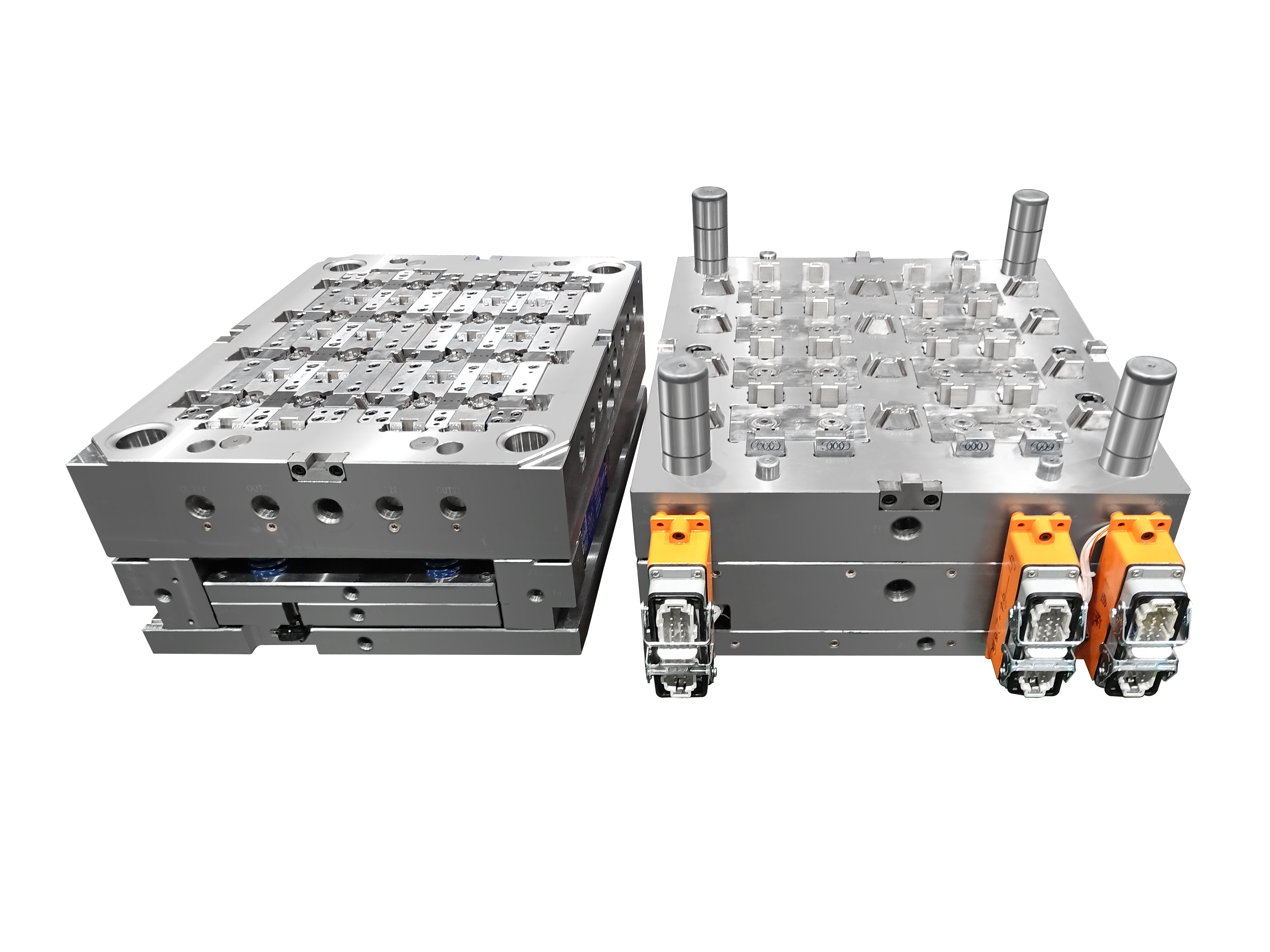

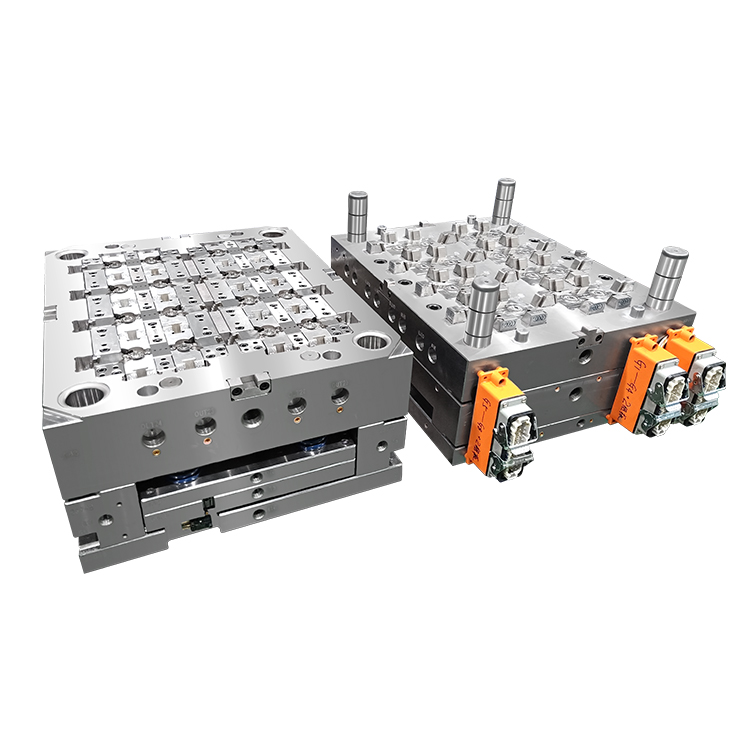

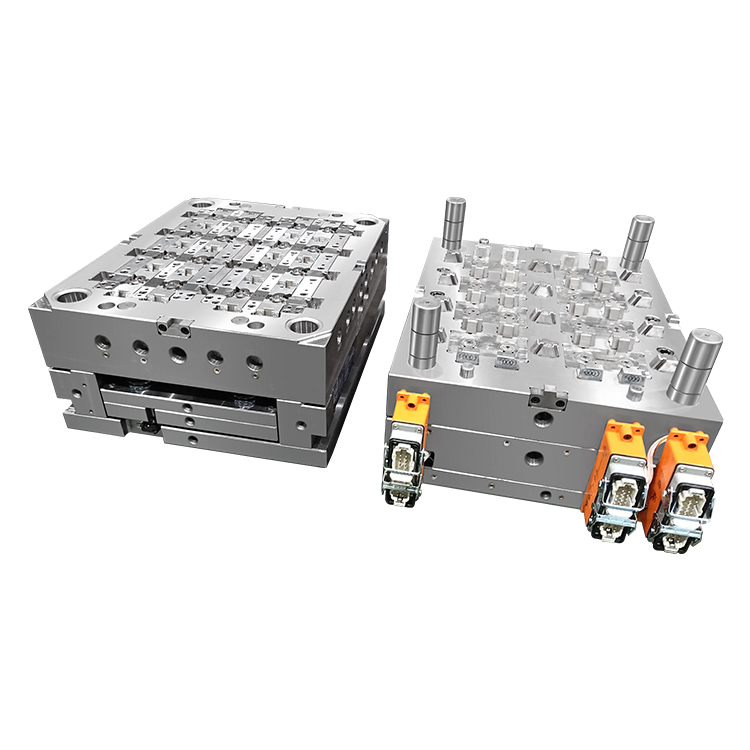

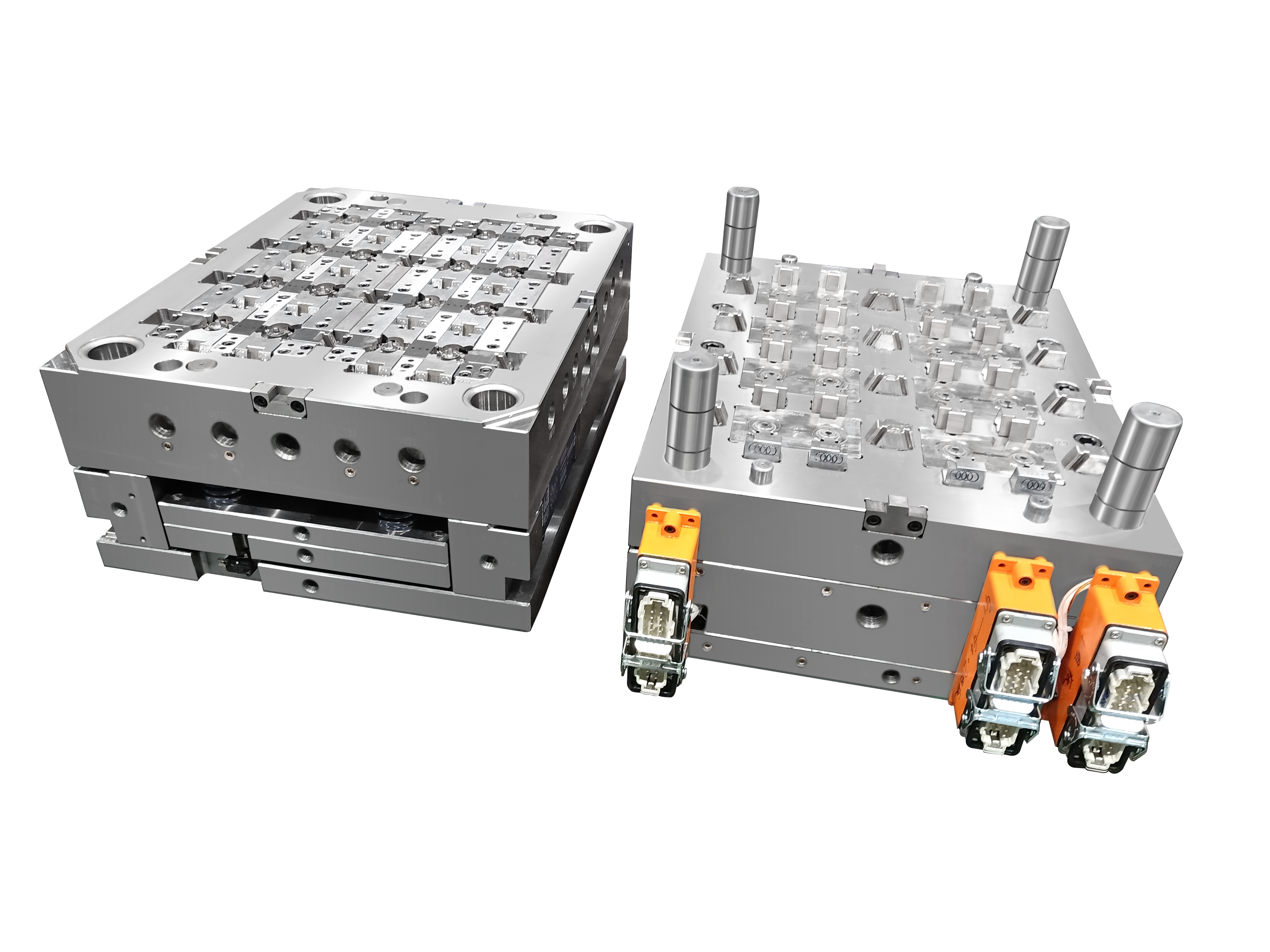

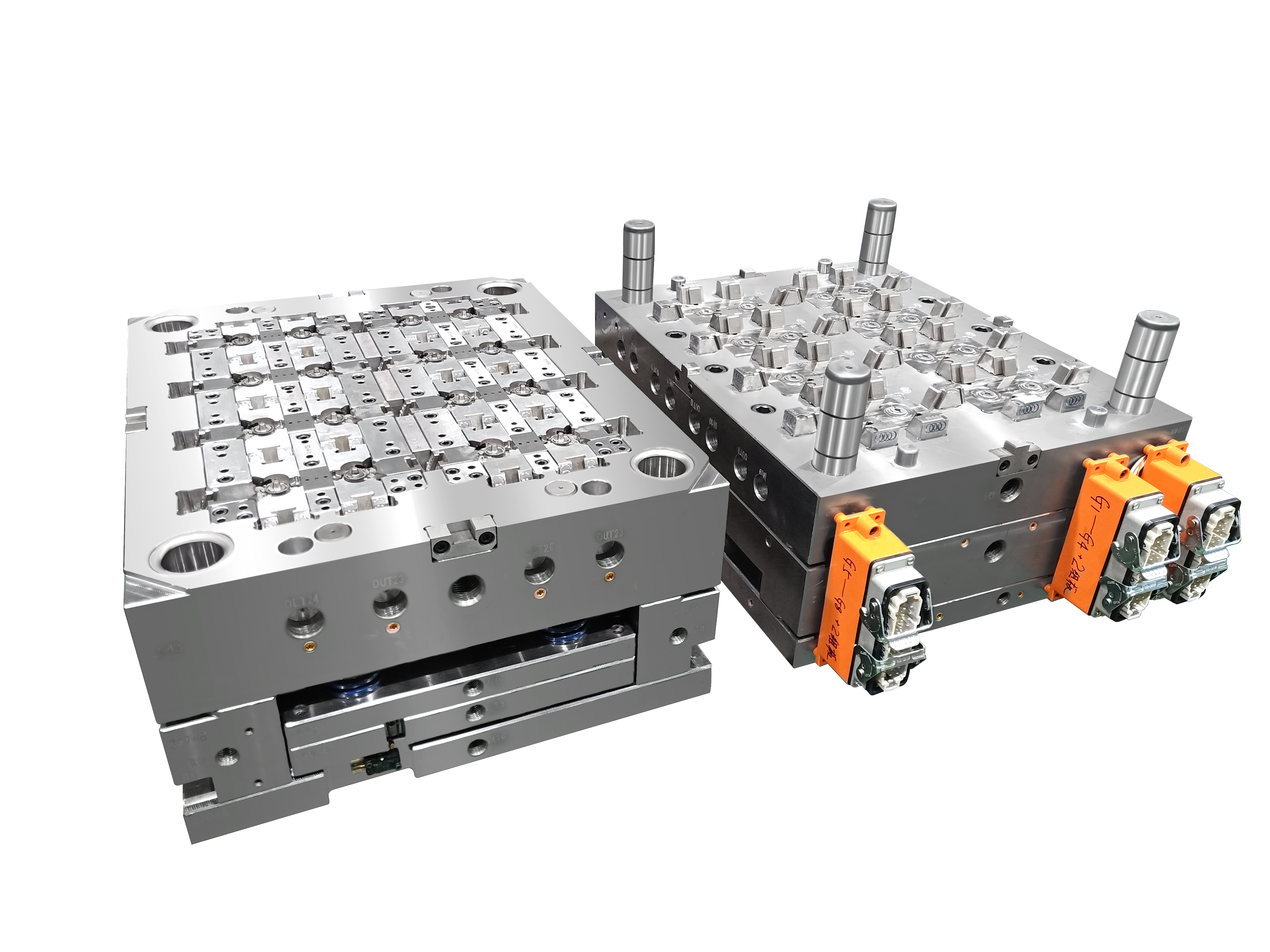

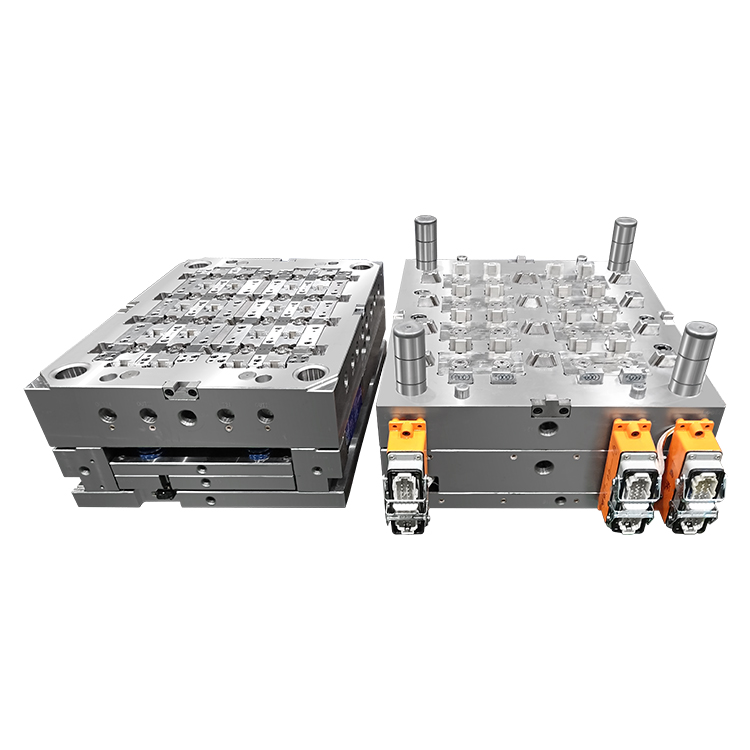

Ta 16-gniazdowa, wysokowydajna forma wtryskowa została zaprojektowana specjalnie do masowej produkcji precyzyjnych części pierścieniowych z PC (poliwęglanu), wyposażonych w zintegrowane boczne struktury ustalające zatrzaskowe. Zaprojektowane, aby sprostać typowym wyzwaniom związanym z brakiem równowagi wielu wgłębień, kosmetycznym wykończeniem powierzchni i uwalnianiem podcięć, to rozwiązanie formy zapewnia wyjątkową spójność części, wydajność cyklu i trwałość operacyjną w wymagających zastosowaniach w motoryzacji, elektronice i towarach konsumenckich.
| Specyfikacja funkcji | /korzyść |
|---|---|
| Architektura wielownękowa | 16 wnęk z naturalnie wyważonym systemem prowadnic typu H. Zapewnia identyczne ścieżki przepływu stopu i rozkład ciśnienia we wszystkich wnękach, minimalizując wypaczenia i odchylenia wymiarowe (tolerancja w granicach ± 0,02 mm). |
| Strategia częściowego polerowania | Wykończenie powierzchni specyficzne dla danej strefy: Wysoki połysk SPI A1 (Ra 12-25 nm) w obszarach o wyglądzie kosmetycznym, zapewniający doskonałą przejrzystość optyczną, przy jednoczesnym zachowaniu kontrolowanego Ra 0,4 ~ 0,8 µm na wybranych powierzchniach o krytycznym przepływie, aby zoptymalizować mobilność stopu PC i zmniejszyć ciśnienie wtrysku. |
| Boczny system lokalizacji zatrzaskowy | Solidny mechanizm suwakowy (pociągający rdzeń boczny) napędzany precyzyjnymi kołkami kątowymi. Niezawodnie uwalnia wewnętrzne/zewnętrzne podcięcia elementów zatrzaskowych z zerowymi śladami oporu, zapewniając bezpieczny i spójny montaż części w dalszych operacjach. |
| Zaawansowana sieć chłodnicza | Konforemne kanały chłodzące poprowadzone niezależnie dla każdego klastra wnęk, zapewniające równomierny rozkład temperatury (ΔT ≤ 3°C). Skraca czas cyklu o 15–20%, eliminując zapadnięcia i naprężenia wewnętrzne. |
| Wysokowydajna stal narzędziowa | Wykonane z importowanej stali premium S136 / H13 z powłoką przeciwzużyciową PVD/DLC. Zapewnia wyjątkową odporność na korozję, odporność na zużycie i żywotność przekraczającą 2 miliony strzałów w przypadku materiałów PC. |
Zaprojektowany dla komputerów PC o specjalnej reologii
PC jest znany ze swojej wysokiej lepkości i wrażliwości na szybkość ścinania. Nasza forma wykorzystuje symulację przepływu wspomaganą komputerowo (CAE) w celu optymalizacji lokalizacji przewężek (przewężek punktowych lub krawędziowych) i średnic kanałów, zapobiegając wahaniom przepływu, śladom przypaleń i defektom natryskiwania typowym dla cienkościennych geometrii pierścieniowych.
Bezbłędne zwalnianie podcięcia
Boczne obszary zatrzaskowe są często najsłabszym punktem podczas wyjmowania z formy. Nasza opatentowana konstrukcja suwaka jest wyposażona w kątowe wspomaganie wyrzutu, które zapewnia płynną sekwencję uwalniania bez tarcia, chroniąc delikatne żeberka ustalające przed pęknięciem lub odkształceniem nawet po setkach tysięcy cykli.
Zlokalizowane polerowanie zapewniające doskonałość funkcjonalną i estetyczną
Zamiast stosowania jednolitego wykończenia lustrzanego (które może w rzeczywistości utrudniać przepływ komputera), nasza strategia podwójnego polerowania poprawia zarówno formowalność, jak i estetykę. Rezultat: pierścień zewnętrzny o wysokim połysku i krystalicznie czystej przezroczystości, w połączeniu z matowym, funkcjonalnym wykończeniem w punktach styku zatrzaskowego, zapewniającym lepszą przyczepność i odporność na zużycie.
Inteligentna konserwacja i wymienność
Wszystkie sworznie rdzeniowe i wkładki gniazdowe są modułowe i wymienne, co pozwala na szybką naprawę lub wymianę bez demontażu całej podstawy formy, co znacznie zmniejsza przestoje i koszty konserwacji.
| Wartość | parametru |
|---|---|
| Typ formy | 16-gniazdowy, kanał zimny/gorący (możliwość dostosowania) |
| Kompatybilność materiałowa | PC, PC/ABS i inne konstrukcyjne tworzywa termoplastyczne |
| Standard podstawy formy | LKM / HASCO / DME (lub niestandardowe) |
| Obróbka powierzchniowa | Częściowy połysk lustrzany + powłoka zapobiegająca przywieraniu |
| System wyrzutowy | Połączone sworznie wypychaczy + podnośniki wspomagane suwakiem |
| Maks. Wymagana siła zaciskania | 180–250T (w zależności od obszaru projekcji części) |
| Czas cyklu | Zoptymalizowany do ≤ 18-22 sekund (w zależności od grubości części) |
| Gwarancja | 1 rok lub 1 milion strzałów (w zależności od tego, co nastąpi wcześniej) |
Forma ta idealnie nadaje się do produkcji precyzyjnych elementów pierścieniowych z funkcjami blokowania bocznego, takich jak:
Samochodowe pierścienie czujników wewnętrznych/zewnętrznych
Obudowy urządzeń elektronicznych do noszenia
Pierścienie łączące urządzenia medyczne
Tarcze obrotowe i ramki do urządzeń konsumenckich
Własne możliwości CAE: Pełna analiza przepływu formy w celu sprawdzenia napełniania, pakowania i chłodzenia przed cięciem stali.
Obróbka precyzyjna: 5-osiowa obróbka CNC, elektroerozja drutowa i frezowanie z dużą prędkością z tolerancjami na poziomie mikronów.
Rygorystyczna kontrola jakości: Każde wgłębienie jest indywidualnie sprawdzane za pomocą maszyny współrzędnościowej i komparatorów optycznych, aby zapewnić spójność między wgłębieniami.
Globalne doświadczenie w eksporcie: Zgodność z unijnymi normami RoHS, REACH i amerykańskimi normami FDA dla branż regulowanych.
Chcesz zwiększyć skalę produkcji części pierścieniowych dzięki niezawodnemu rozwiązaniu do formowania o dużej wnęce?
Skontaktuj się z naszym zespołem inżynierów, przedstawiając plik 3D CAD i specyfikacje materiałów, a my dostarczymy pełny raport DFM (Design for Manufacturability) i zoptymalizowany koszt w ciągu 48 godzin.
