YIXUN mold
3926909090
Tworzywo:
ABS/PA66: Wysoka wytrzymałość konstrukcyjna (wytrzymałość na rozciąganie ≥ 70 MPa), odporność na uderzenia i stabilność wymiarowa – odpowiednia do scenariuszy integracji nośnej.
Podstawowe cechy konstrukcyjne:

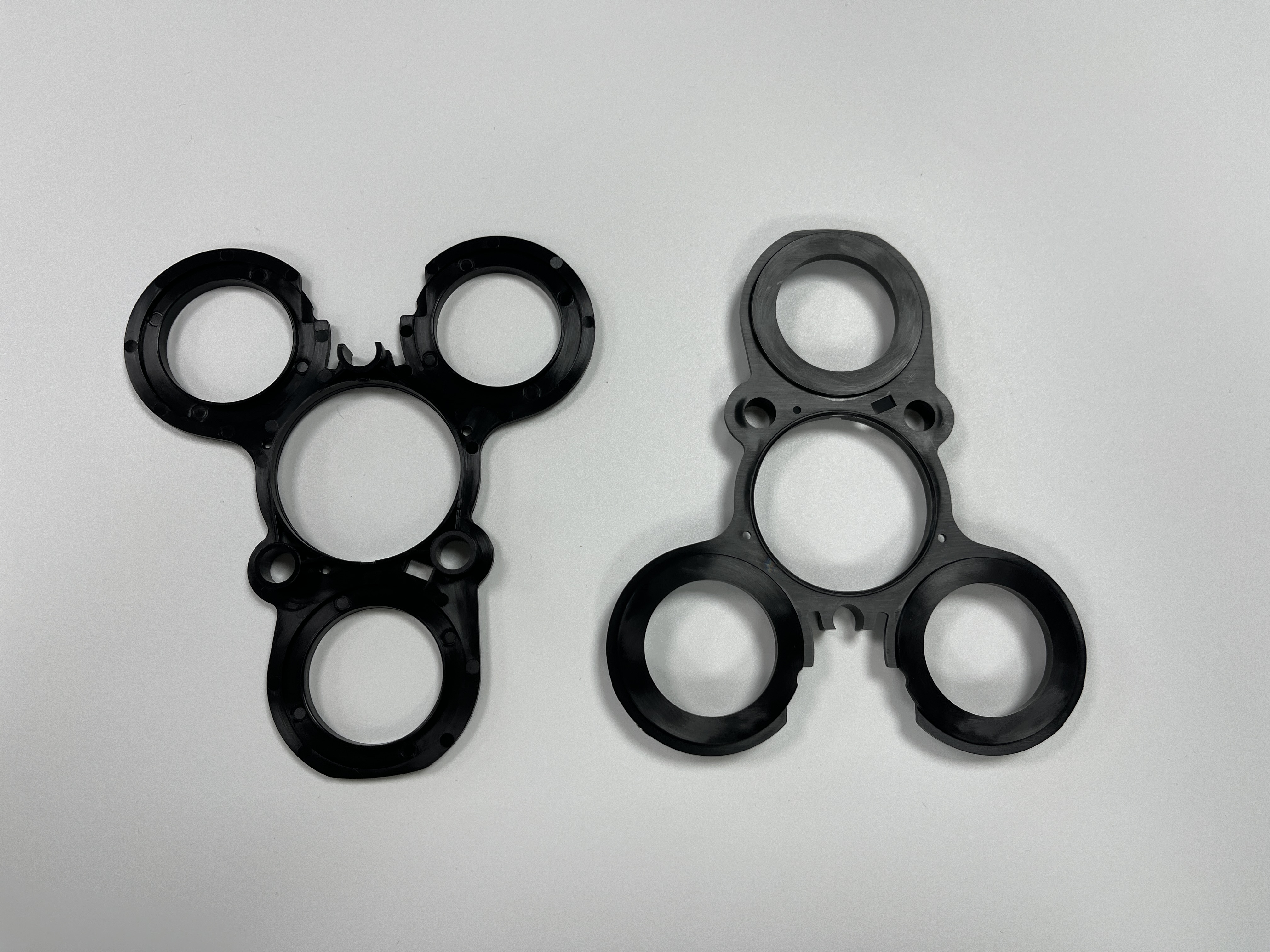

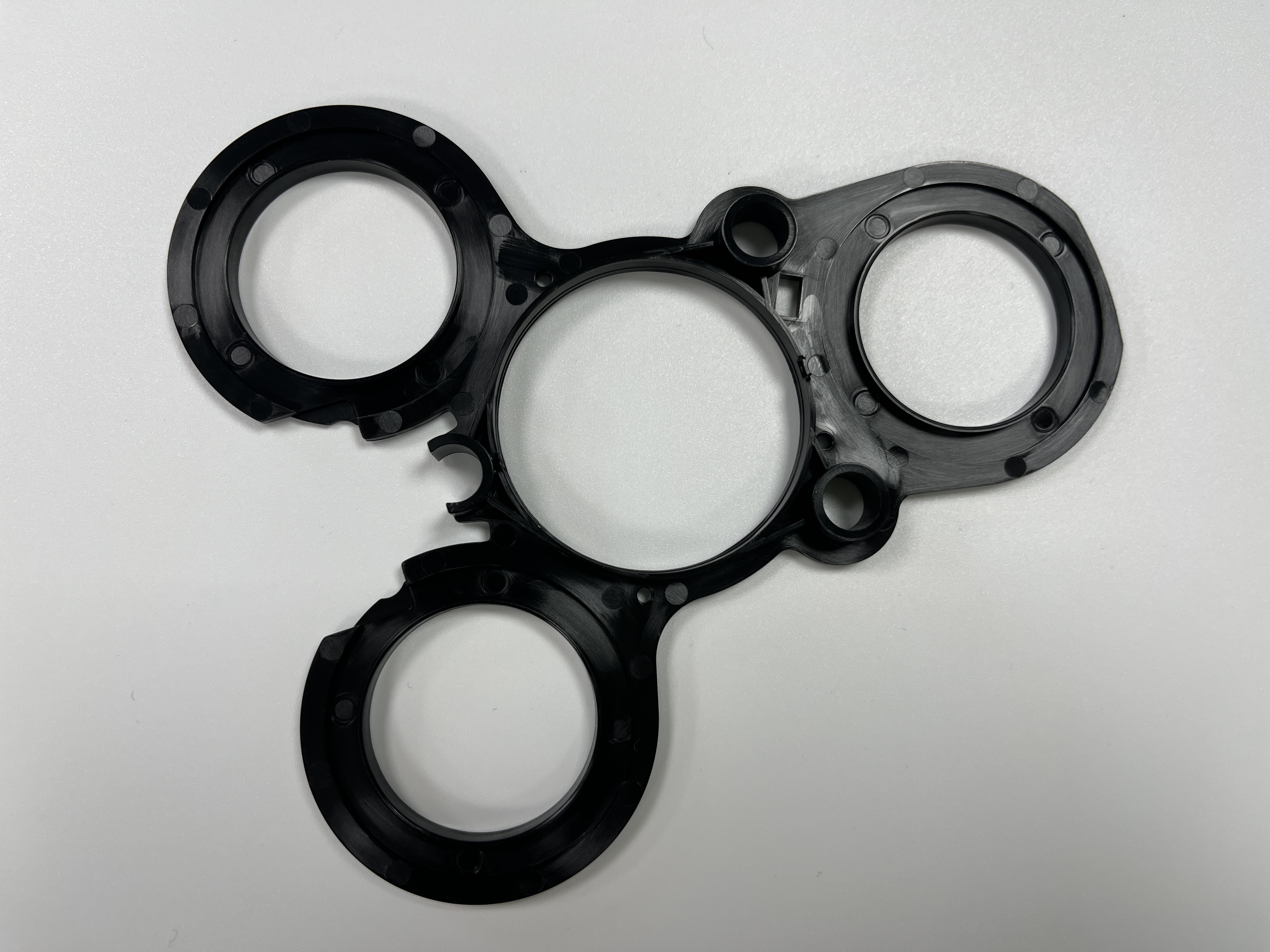

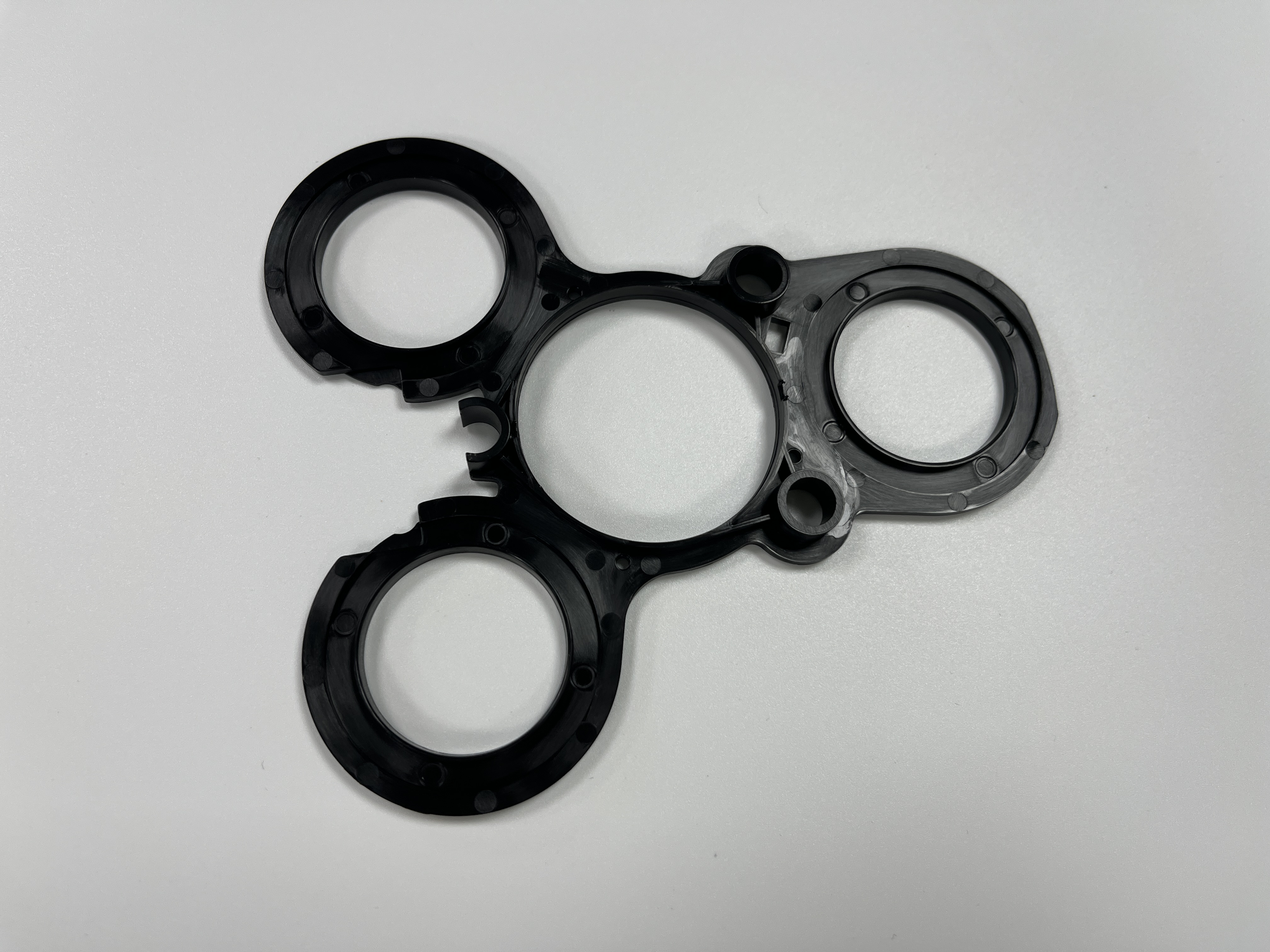

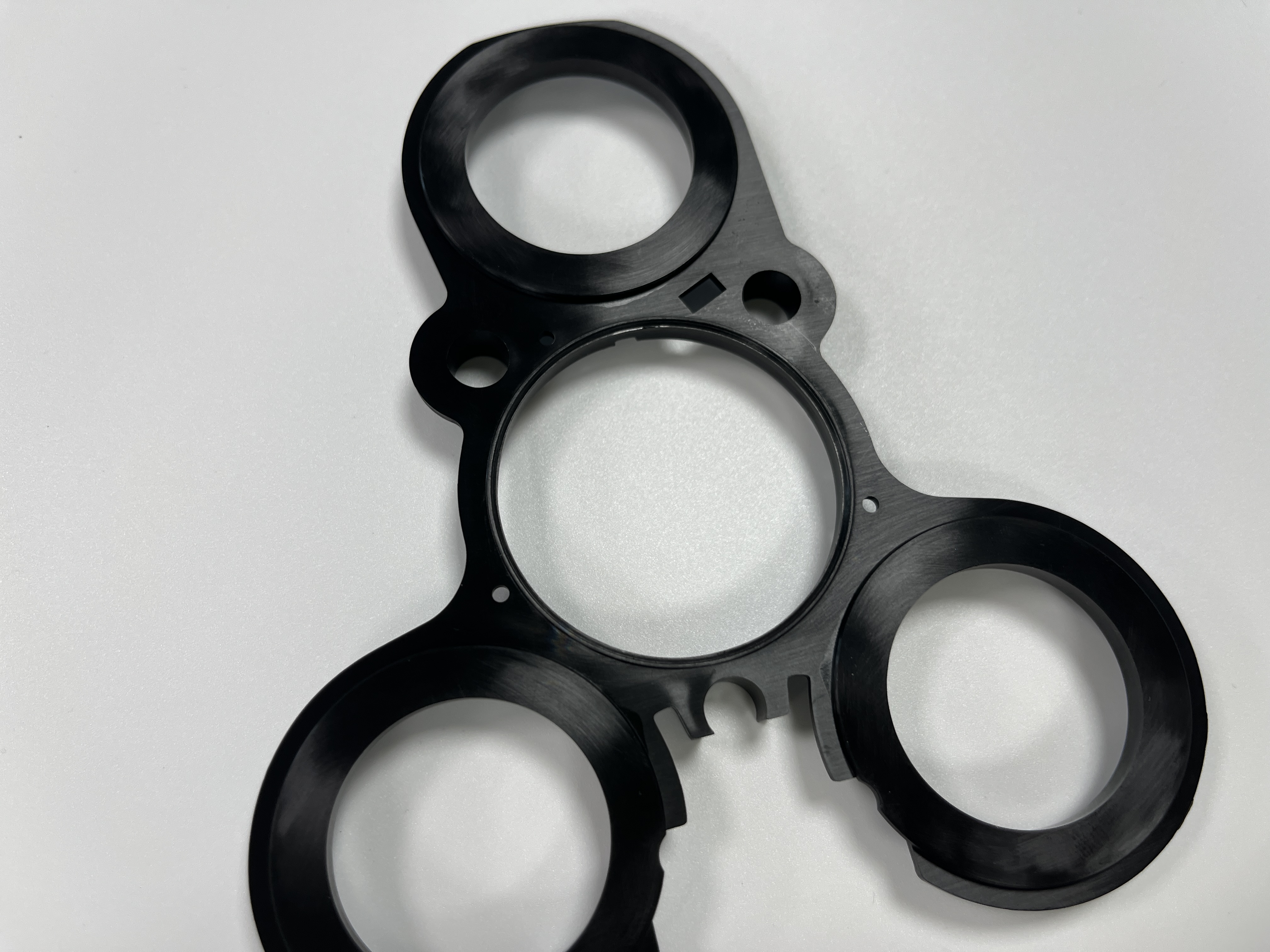

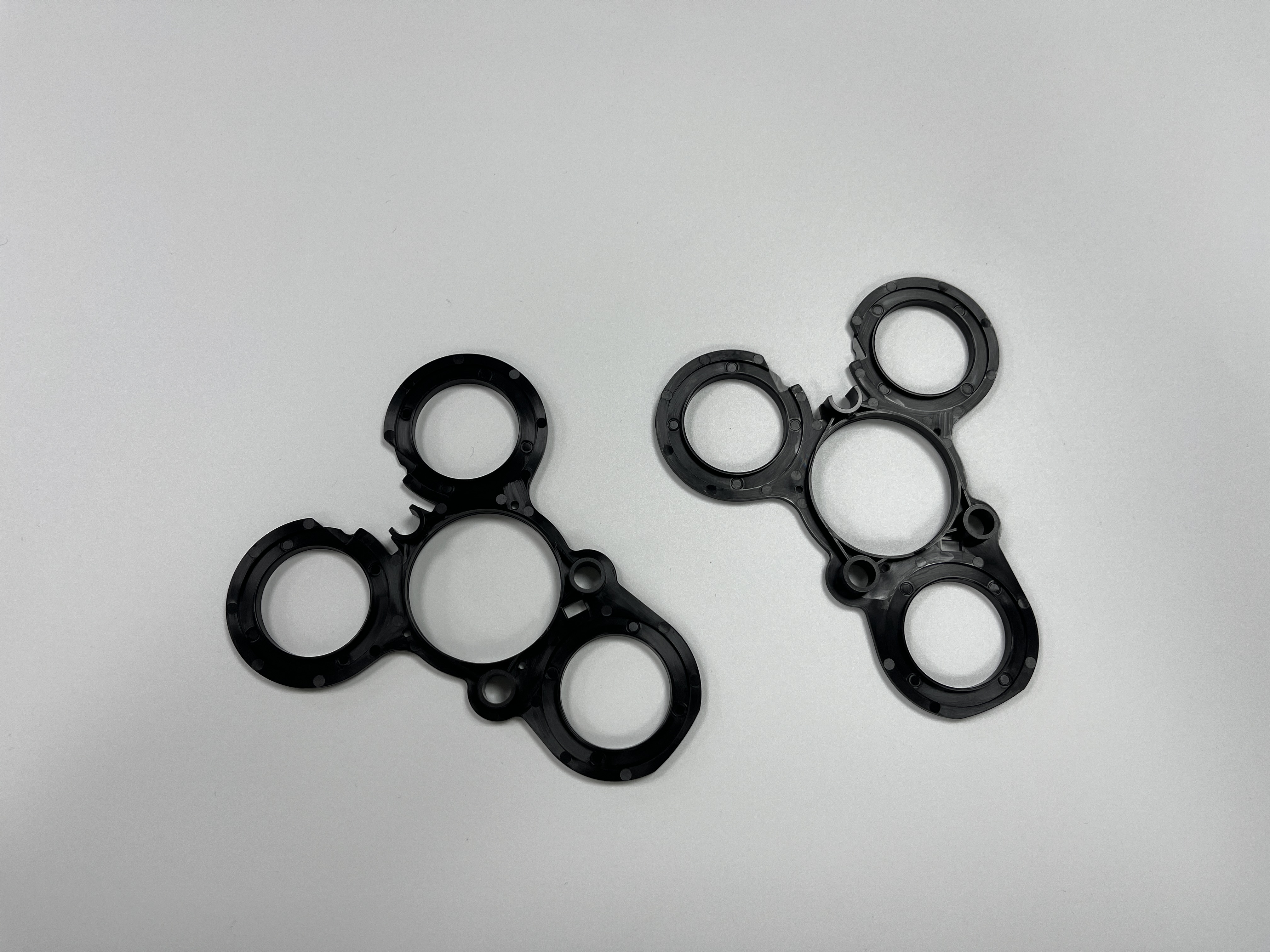

1 duży pierścień centralny + 3 małe pierścienie peryferyjne: zoptymalizowane do przechowywania komponentów o różnych rozmiarach (np. rurek, czujników, modułów), ze wzmocnionymi żebrami łączącymi pierścienie, aby zapobiec odkształceniom pod obciążeniem promieniowym 300N.
Pozycjonowanie występów: Wbudowane wypustki wyrównujące wewnątrz/wokół każdego pierścienia zapewniają dokładność ± 0,1 mm podczas łączenia z docelowymi komponentami.
Uniwersalna kompatybilność: konfigurowalne średnice pierścieni (centralny: 20–50 mm; obwodowy: 10–25 mm) w celu dopasowania do określonych wymiarów części.
Kontrola wymiarów pierścienia: 5-osiowe wnęki obrabiane CNC (tolerancja ±0,05 mm) zapewniają stałą średnicę wewnętrzną/zewnętrzną wszystkich pierścieni – co ma kluczowe znaczenie dla dopasowania komponentów.
Obsługa żeber i podcięć: Mechanizmy suwakowe tworzą wzmocnione żebra i wypustki pozycjonujące, nie uszkadzając delikatnych krawędzi pierścienia podczas wyrzucania.
Jednolite chłodzenie: Konformalne kanały chłodzące dopasowują się do konturu pierścienia/żebra, redukując czas cyklu o 20% i eliminując wypaczenia zintegrowanej struktury.
| Parametr | Specyfikacja | Cel |
|---|---|---|
| Temperatura stopu | 260–280°C | Zapewnia płynny przepływ do przecięć żebra/pierścienia (bez pustych przestrzeni). |
| Temperatura pleśni | 80–100°C | Utrzymuje stabilność wymiarową połączonych ze sobą pierścieni. |
| Ciśnienie wtrysku | 1000–1200 barów | Wypełnia cienkie odcinki żeber (szerokość 1,5–2 mm), zapewniając integralność strukturalną. |
| Czas chłodzenia | 45–55 lat | Całkowicie utwardza zintegrowaną strukturę, aby uniknąć deformacji po formowaniu. |
Scentralizowana integracja: organizuje 4 komponenty w jednym uchwycie, skracając czas montażu o 40% w porównaniu z indywidualnym pozycjonowaniem.
Wysoka sztywność: Wzmocniona konstrukcja żeber jest odporna na zginanie/skręcanie, nawet w środowiskach o wysokich wibracjach (testowana pod kątem wibracji 5G przez 24 godziny).
Precyzyjne wyrównanie: Tolerancja pozycjonowania pierścienia ± 0,1 mm zapewnia spójne dopasowanie komponentów we wszystkich partiach produkcyjnych.
Oszczędność: Jednoczęściowy wtrysk zastępuje wiele dyskretnych zamków, obniżając koszty materiału i montażu o 30%.
Urządzenia medyczne: Scentralizowany uchwyt na rurki infuzyjne, moduły czujników lub elementy sprzętu diagnostycznego.
Elektronika: Ramka pozycjonująca do złączy wielointerfejsowych, małych silników lub modułów płytek drukowanych.
Przyrządy przemysłowe: Podstawa montażowa do czujników ciśnienia, portów przewodów cieczy lub elementów siłownika.
Opcje dostosowywania:
Dostosuj rozmiary, ilości i zakładki pozycjonujące pierścieni, aby dopasować je do konkretnych komponentów.
Ulepszenia materiałów (np. trudnopalny ABS do zastosowań elektronicznych, odporny chemicznie PA66 do zastosowań medycznych).
Kontrola jakości:
Dokładność wymiarowa zweryfikowana przez maszynę współrzędnościową dla wszystkich pierścieni i funkcji pozycjonowania.
Test odporności na uderzenia (przeszedł test upadku z wysokości 1,5 m bez pęknięć).
Zgodny z RoHS (nie zawiera metali ciężkich) do zastosowań elektronicznych/medycznych.
