Po pierwsze, punkt odniesienia. Międzynarodowy standard ISO 286 (i jego regionalne odpowiedniki, takie jak GB/T 14486 w Chinach lub DIN 16742 w Europie) zapewnia ramy. Definiuje klasy tolerancji na podstawie nominalnej wielkości części.
Wspólnym i ekonomicznie rozsądnym celem dla większości zastosowań przemysłowych jest ogólna tolerancja MT4 lub klasy średniej. Jest to „słodki punkt”, w którym spełniają się funkcjonalność, koszt i produkcja. Wymaganie ściślejszej tolerancji (np. MT2 lub Fine Class) nie jest niemożliwe, ale wykładniczo zwiększa koszty oprzyrządowania, przetwarzania i kontroli jakości.
Dlaczego więc każda część nie może trafić w ten idealny numer na rysunku? Oto kluczowi gracze:
Zachowanie materialne (największy winowajca: skurcz)
plastik kurczy się, gdy chłodzi się ze stopionego stanu do stałego. To nie jest sugestia; To prawo fizyczne. Każdy materiał ma określony wskaźnik skurczu, ale nigdy nie jest jedną, idealną liczbą.
ABS: ~ 0,4-0,7%
Nylon (PA66): ~ 0,8-1,5% (a nawet więcej, jeśli jest niezrównane)
Polipropylen (PP): ~ 1,5-2,5%
Kicker? Ten skurcz jest anizotropowy (zależny od kierunku), szczególnie w materiałach wypełnionych szkłem. Kurczy się inaczej wzdłuż kierunku przepływu niż w poprzek. Zmiany partii materiału, zawartość wilgoci i stosunek runka mogą powodować niewielkie przesunięcia kurczenia się, czyniąc absolutną precyzję ruchomego celu.

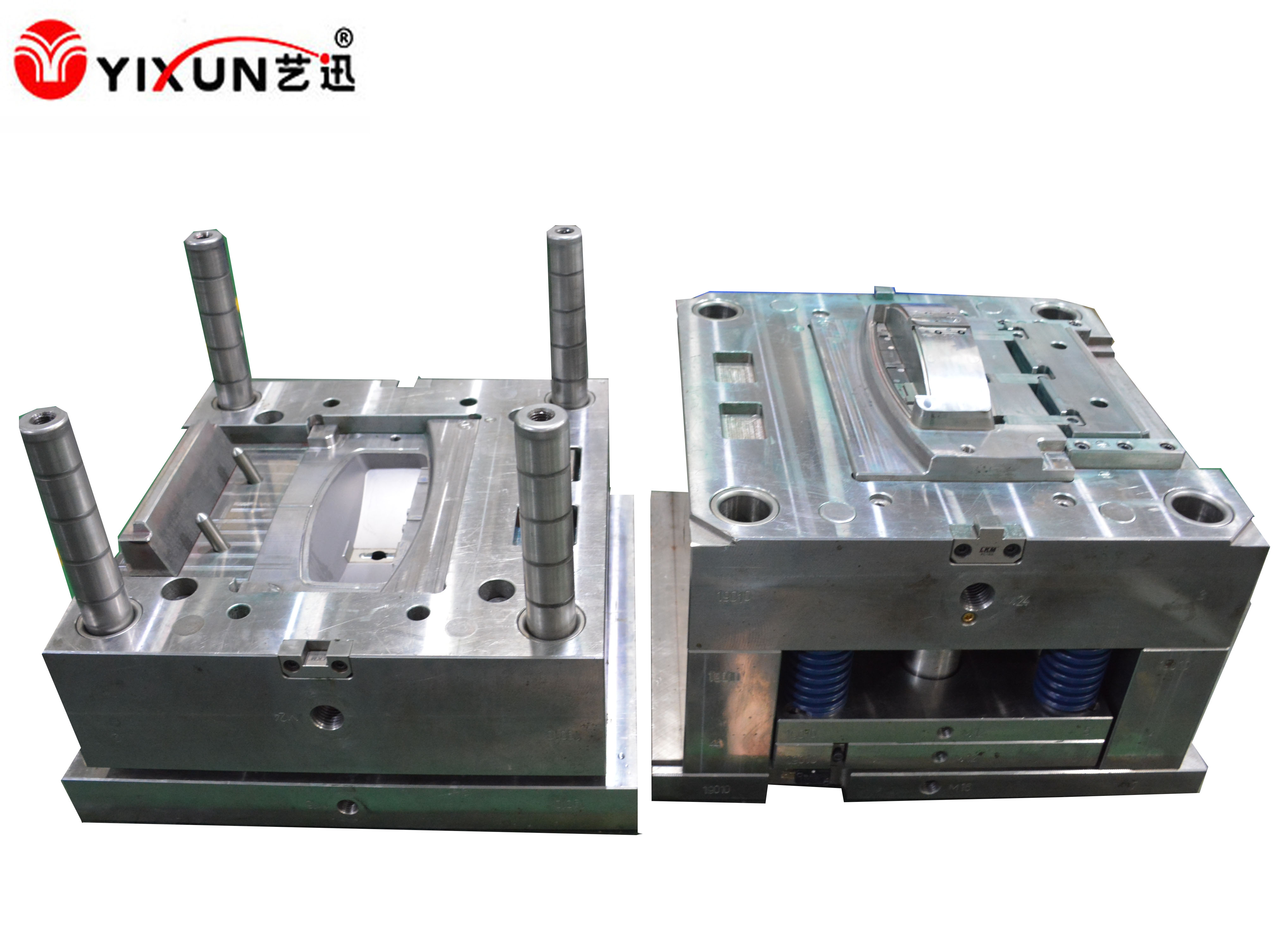

Precyzja pleśni i zdrowie
pleśń jest mistrzem. Jego precyzja jest absolutnym sufitem dla precyzji twojej części. Forma obrobiona za pomocą wysokiej klasy sprzętu CNC i EDM może osiągnąć wykwintne szczegóły. Jednak zużycie tysięcy cykli degraduje tę precyzję. Slajdy, podnośniki i piny wyrzucające opracowują zabawę mikroskopową, która może wprowadzać zmienność lampową i wymiarową.
Proces formowania wtrysku,
w którym sztuka spotyka się nauką. Ustawienia operatora maszyny bezpośrednio kontrolują sposób zachowania materiału w formie.
Utrzymywanie ciśnienia i czasu: jest to najbardziej krytyczny parametr do kontrolowania rozmiaru. Niewystarczające ciśnienie trzymania prowadzi do nadmiernego skurczu (mniejsze części). Zbyt duże ciśnienie może nadmiernie zapakować wnękę (większe części) i wywołać szkodliwe naprężenia wewnętrzne.
Temperatura pleśni: zimna forma szybko ustawia się, ale może wypaczać. Nierówna temperatura pleśni powoduje różnicowy skurcz. Konsekwentne chłodzenie nie jest negocjacyjne dla stabilnych wymiarów.
Prędkość wtrysku, czas chłodzenia: każda zmienna wpływa na to, jak łańcuchy cząsteczki pakują i krystalizują, ostatecznie wpływając na końcowy rozmiar.
Projekt części
Projektant ma ogromną moc. Część o jednolitej grubości ściany ostygnie równomiernie i przewidywalnie. Część z grubymi żebrami przymocowanymi do cienkich ścian ochłodzi się nierównomiernie, wypacza i stworzy koszmar do utrzymywania tolerancji. Dobry projekt dla produkcji (DFM) to pierwsza i najlepsza obrona przed problemami tolerancji.
Aftermath: Effects po wprowadzeniu
Część nie jest stabilna w momencie, gdy jest wyrzucona. Niektóre materiały, takie jak POM (Acetal) i PA (nylon), nadal krystalizują i kurczą się przez wiele godzin, a nawet dni po formowaniu (po shranie). Materiały higroskopowe, takie jak nylon, pochłaniają wilgoć z powietrza i rozszerzy się. Czynniki te należy przewidzieć i uwzględnić w projekcie.
Zdobądźmy konkretny. W przypadku dobrze zaprojektowanej części, dobrej formy i stabilnego procesu, oto, co zwykle możesz osiągnąć w wymiaru 100 mm:
| Kategoria materiałowa | Przykładowe materiały | Typowa osiągalna tolerancja (na 100 mm) | Dlaczego? |
|---|---|---|---|
| Cel ogólny | ABS, PC, Ps | ± 0,15 mm | Dobra równowaga stabilności i możliwości przetwarzania. |
| Plastiki inżynierskie | POM, niewypełniony nylon | ± 0,20 mm | Wyższe i bardziej nieprzewidywalne skurcze. |
| Wypełnione szkłem | PA66 + 30% GF, PBT | ± 0,10 mm | Szklane włókna tłumią skurcz, ale anizotropia jest wyzwaniem. |
| Krystaliczny | PP, HDPE | ± 0,30 mm | Wysoka skurcz i niższa nieodłączna stabilność. |
Kluczowa uwaga: osiągnięcie tolerancji mocniej niż ± 0,05 mm przesuwa się z formowania wtryskowego do sferę precyzyjnego formowania wtryskowego. Wymaga to specjalistycznego sprzętu, materiałów egzotycznych i nieustępliwej kontroli procesu i ma cenę premium.
Tolerancja z celem: nie każdy wymiar ma kluczowe znaczenie. Zastosuj ścisłe tolerancje tylko na cechy wpływające na dopasowanie, formę lub funkcję (FFA). Używaj ogólnych tolerancji na wszystko inne.
Komunikuj się wcześnie: Włącz się z partnerem do formowania podczas fazy projektowej (DFM). Ich doświadczenie jest nieocenione w ustalaniu realistycznych oczekiwań.
Projektowanie produkcji (DFM): Priorytetyzuj jednolitą grubość ściany, odpowiedni projekt i solidną geometrię. Część produkowana to część stabilna wymiarowo.
Plan iteracji: Pierwsze ujęcia z nowej formy są procesem uczenia się. Wymiary są często dostosowywane poprzez dopracowanie parametrów procesu przed rozważeniem jakiejkolwiek fizycznej zmiany formy.
Zrozumienie tolerancji formowania wtrysku polega na zrozumieniu wzajemnego oddziaływania wielu zmiennych. Liczby na rysunku są celem, ale realny wynik jest świadectwem synergii między twoim projektem, umiejętnościami producenta pleśni i wiedzy inżyniera procesu.
Szanując naukę procesu i ściśle współpracując z zespołem produkcyjnym, możesz ustalić osiągalne cele tolerancji, które zapewniają niezawodność, wydajność i opłacalność dla Twojego produktu.
