Suwak jest ruchomym elementem w formie wtryskowej, która tworzy cechy, które nie są wyrównane z głównym kierunkiem demoldingu. Porusza się bocznie (na boki) podczas otwierania pleśni, aby uwolnić podcięcia przed wyrzuceniem części.
Przykład:
Plastikowa obudowa z bocznymi klipsami wymaga suwaka do utworzenia i płynnego uwalniania klipsów.

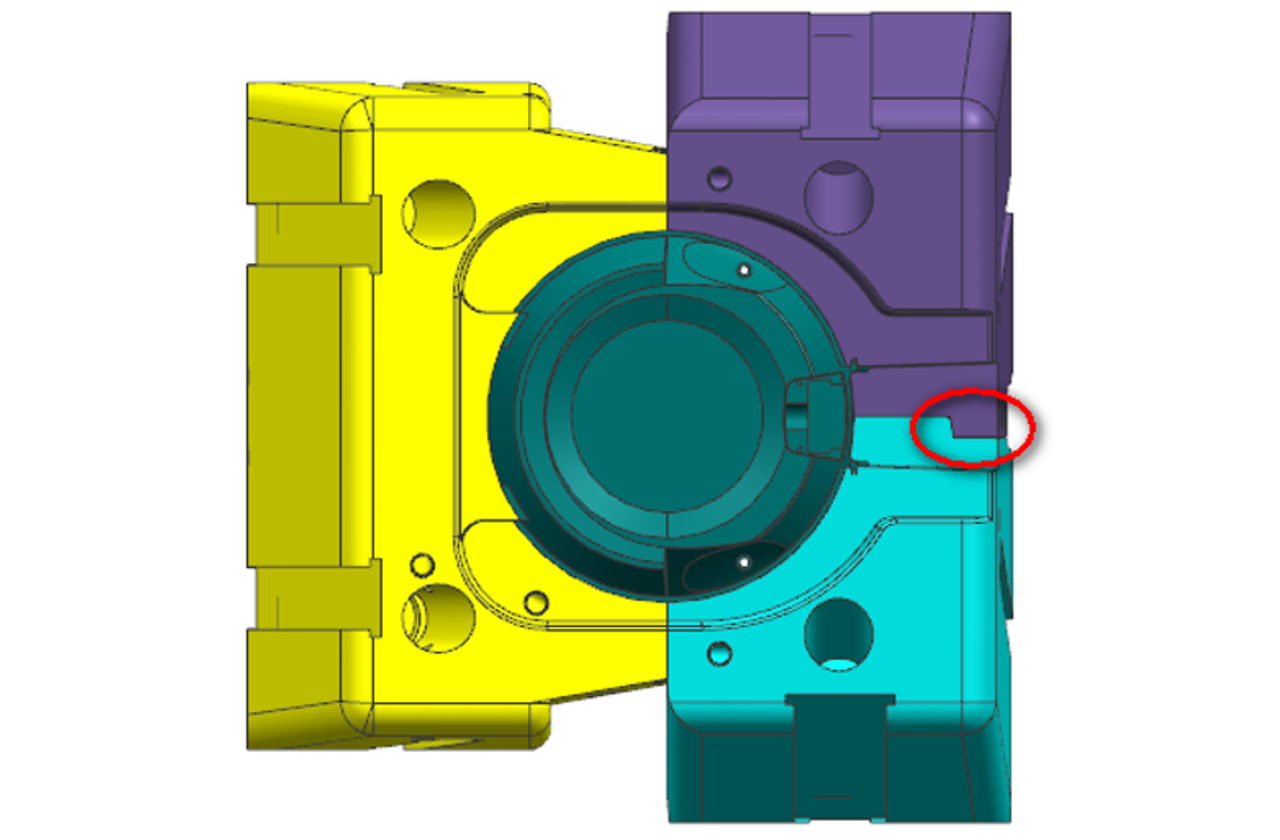

System suwaka składa się z:
SLIDER RORE - tworzy funkcję podcięcia (wykonaną ze stalowej stali, takiej jak H13).
SLIDER COURTE - Wspiera rdzeń i zjeżdżalnie wzdłuż przewodników.
PIN kątowa (ukośny pin) - napędza ruch suwaka w miarę otwarcia pleśni.
Blokowanie klina - zabezpiecza suwak podczas wstrzyknięcia, aby zapobiec ugięciu.
Prowadziowe szyny - Zapewnij płynny ruch ślizgowy.
Mechanizm powrotu - sprężyny lub cylindry hydrauliczne resetują suwak po wyrzuceniu.
Forma zamyka się - suwak jest wypychany na pozycję kątową, a klin blokujący mocno ją trzyma.
Wtrysk z tworzywa sztucznego - żywica wypełnia wnękę, w tym obszar podcięcia utworzony przez suwak.
Otwiera się pleśń - kąt kątowy zmusza suwak do cofania się na boki, oczyszczając podcięcie.
Częściowe wyrzucenie - Po w pełni cofnięciu suwaka piny wyrzutu wypychają część.
| Wpisz | Opis | Najlepszy |
|---|---|---|
| Standardowy suwak | Napędzany pinem kątowym, opłacalny | Proste dziury i podcięcia |
| Suwak hydrauliczny | Używa cylindra hydraulicznego do ruchu | Duże podcięcia, wysoka precyzja |
| Podnośnik (podnośnik kątowy) | Łączy wyrzucanie i działanie poboczne | Płytkie podcięcia w częściach |
| Wewnętrzny suwak | Upada do wewnątrz, aby uwolnić podcięcia | Wewnętrzne wątki, rowki |
✔ Odległość podróży = głębokość podcięcia + margines bezpieczeństwa (1–3 mm).
✔ Wybór pinu kątowego - zazwyczaj 15–25 °; Wzroczniejsze kąty zwiększają tarcia.
✔ Kanały chłodzenia - suwaki należy schłodzić, aby zapobiec przegrzaniu.
✔ Odporność na zużycie - stalowa stal lub powłoki (np., Tin) przedłużyć żywotność.
Trzymanie/zagłuszanie → Sprawdź smarowanie, wyrównanie szyny prowadzącej lub zużycie pinu kątowego.
Uszkodzenie części → Poliskowe powierzchnie suwakowe lub zwiększ kąty szkicu.
Flash (wyciek) → Dokręć dopasowanie klina blokującego lub zwiększ siłę mocowania.
Automotive - klamki drzwi, klipsy na desce rozdzielczej.
Elektronika - obudowy złącza z pstryknięciem bocznym.
Towary konsumpcyjne - czapki butelek z niciami.
Suwaki rozszerzają możliwości formowania wtryskowego, umożliwiając złożone geometrie części. Właściwy projekt-rozważanie ruchu, chłodzenia i materiału-zapewnia płynne działanie i części wysokiej jakości. W przypadku podlegających podcięciom można zastosować zaawansowane rozwiązania, takie jak suwaki hydrauliczne lub podnośniki.
Wskazówka: zawsze symuluj ruch suwaka (np. Za pomocą Moldflow) przed obróbką formy!
