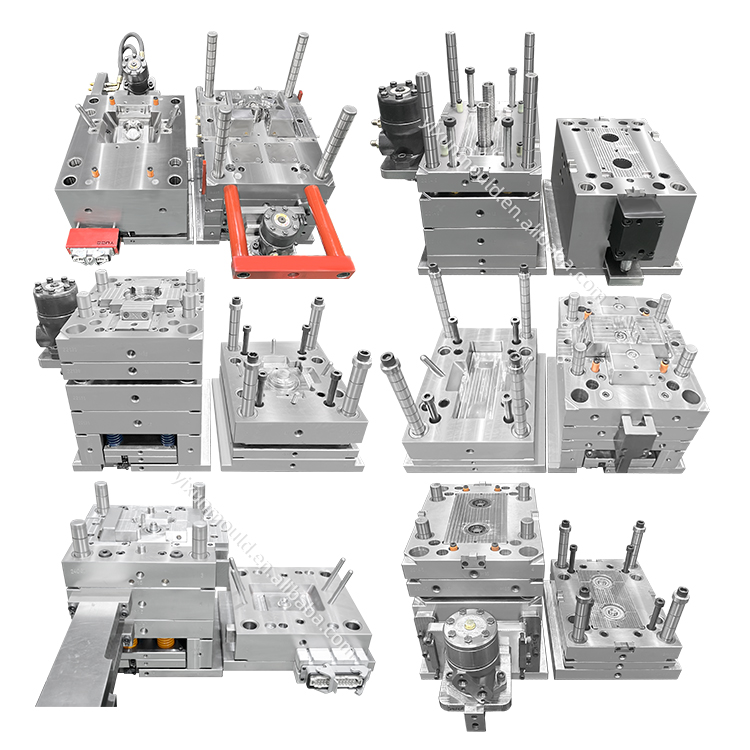

Zrozumienie tolerancji formowania wtrysku: praktyczny przewodnik dla inżynierów

Złota zasada: rozmiar ma znaczenie

Najbardziej fundamentalną zasadą tolerancji formowania wtryskowego jest to, że im większa część, tym większa dopuszczalna tolerancja. Wynika to przede wszystkim z skurczu materialnego - zjawiska, które staje się trudniejsze do jednolitej kontroli na większych odległościach.

Poniższa tabela służy jako ogólny przewodnik odniesienia. Jest to doskonały punkt wyjścia do recenzji projektowych i wstępnych dyskusji z partnerem do formowania.

Tabela odniesienia do tolerancji formowania wtrysku

Kluczowe czynniki wpływające na tolerancje

Tabela jest dobrym początkiem, ale inteligentna specyfikacja tolerancji wymaga zrozumienia zmiennych w grze:

1. Wybór materiału (największy sterownik):

• Krystaliczne polimery (takie jak PP, PA) zmniejszają się znacznie bardziej i są mniej przewidywalne niż polimery amorficzne (takie jak ABS, PC). Utrzymanie precyzyjnej tolerancji w polipropylenie jest znacznie trudniejsze niż w ABS.

• Zawsze zapoznaj się z arkuszem danych materiału, aby uzyskać specyficzny zakres skurczu.

2. Projektowanie części i formy:

• UNIWITOMOŚCI GRUBY ŚCIENIA: Wariacji powodują zróżnicowane chłodzenie i skurcz, co prowadzi do wypaczenia i pominięcia tolerancji.

• Lokalizacja i typ bramy: Określa, jak materiał płynie i pakuje się do wnęki, bezpośrednio wpływając na skurcz.

• Projekt systemu chłodzenia: Jednolite chłodzenie jest niezbędne do utrzymania stabilności wymiarowej, szczególnie na dużych częściach.

3. Proces formowania wtrysku:

• Utrzymanie presji i czasu: jest to najbardziej krytyczny parametr procesu do kontrolowania skurczu. Niewystarczające ciśnienie trzymania prowadzi do nadmiernego skurczu części.

• Czas chłodzenia i temperatura: Należy ściśle kontrolować, aby zapewnić spójność od strzału do strzału.

Ogólne kontra precyzja tolerancja: Które wybrać?

• Użyj ogólnych tolerancji na niekrytyczne części kosmetyczne, towary konsumpcyjne i wewnętrzne komponenty, w których dopasowanie i funkcja nie są wysoce wrażliwe na niewielkie zmiany. Jest to najbardziej opłacalne podejście.

• Określ precyzyjne tolerancje tylko dla cech krytycznych: komponenty blokowania, części z mechanicznymi przekładniami, elementami optycznymi i urządzeniami medycznymi. Przygotuj się na dłuższy czas optymalizacji procesu oraz wyższy koszt pleśni i części.

Najlepsze praktyki dla inżynierów

1. Zdefiniuj krytyczne wymiary: Nie każdy wymiar na rysunku ma kluczowe znaczenie. Wyraźnie identyfikuj i wywołuje tylko wymiary krytyczne do funkcji (CTF) z ich specyficzną tolerancją. Użyj ogólnej uwagi, takiej jak „nieokreślone tolerancje na ISO 20457 General ” dla wszystkich innych.

2. Komunikuj się wcześnie: zaangażuj się z partnerem do formowania wtrysku podczas fazy projektowej (DFM). Ich wiedza specjalistyczna jest nieoceniona przy ustaleniu, co można produkować.

3. Najpierw rozważ materiał: wybierz materiał o niskim i przewidywalnym skurczu, jeśli dokładność wymiarowa jest priorytetem.

4. Prototyp i potwierdzenie: Użyj wstępnego próbkowania (próby T1) do pomiaru rzeczywistych wymiarów części i udoskonalenia procesu przed produkcją na pełną skalę.

Wniosek

Określenie prawidłowych tolerancji to równowaga między koniecznością projektową, produkcją i kosztami. Podana tutaj tabela odniesienia stanowi solidne podstawy do ustalania realistycznych oczekiwań. Pamiętaj, że osiągnięcie ciasnych tolerancji to wspólny wysiłek między przemyślanym projektem a wysoce kontrolowanym procesem produkcyjnym.

Zawsze współpracuj z doświadczonym trybnikiem, który może poprowadzić cię przez ten złożony, ale kluczowy aspekt projektowania części.
